Monteren
4.6 Sluit de motor aan in de aansluitkast

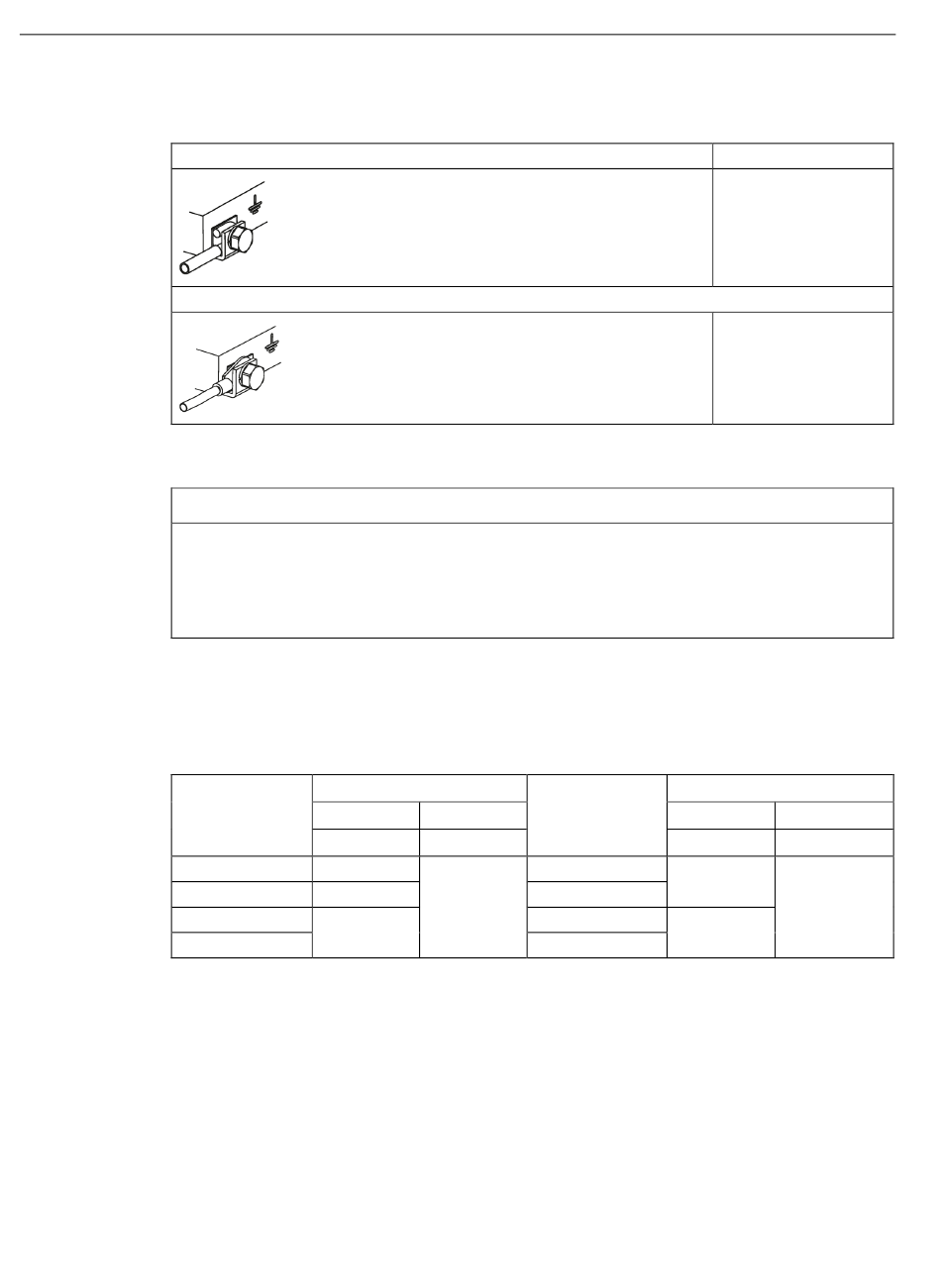

Aansluittype aardgeleider
Aansluiting van een enkele ader onder externe aardklem.
Aansluiting met DIN-kabelschoen onder externe aardklem DIN 46234.
Kabelwartel
LET OP
Beschadiging van de kabelmantel
Bij een te hoog aanhaalmoment voor het gebruikte kabelmantelmateriaal kan de
kabelmantel beschadigd raken.
Gebruik bij afwijkende kabelmantelmaterialen een lager aanhaalmoment.
Houd de volgende aanhaalmomenten aan voor metalen of kunststof kabelwartel voor direct
monteren. De snoerdiameter van de O-ring bedraagt 2 mm.
Tabel 4- 6
Schroefdraadmaa
t
M12 x 1,5
M16 x 1,5
M20 x 1,5
M25 x 1,5
4.6.8
Externe ventilator (optioneel)
Neem de draairichting in acht. Deze wordt door een pijl op de externe ventilator aangeduid.
Sluit de externe ventilator aan volgens het geldende schakelschema.
Controleer vóór inbedrijfstelling van de motor de functionaliteit van de externe ventilator.
Tijdens motorbedrijf moet de externe ventilator zijn ingeschakeld.
34
Aanhaalmoment voor kabelschroefverbinding en blinde stop
Aanhaalmoment ±10 %
Metaal
Kunststof
[Nm]
[Nm]
8
4
10
12
Schroefdraadmaa
Aanhaalmoment ±10 %
t
Metaal
[Nm]
M32 x 1,5
18
M40 x 1,5
M50 x 1,5
20
M63 x 1,5
Bedieningshandleiding, 04/2016, A5E37461092A/RS-AB
Aderdoorsnede
... 10 mm
2
... 25 mm
2
Kunststof
[Nm]
6
BA 2330
Inhoudsopgave
