Instandhouden
9.2 Reparatie
Demontage
1. Zeker de ventilatorkap voor het begin van de werkzaamheden tegen vallen.
2. Draai de bevestigingsschroeven los die de ventilatorkap aan de behuizing bevestigen.
3. Let daarbij op de aanwezige bevestigingselementen en bewaar deze voor de montage.
Montage
De montage van de ventilatorkap vindt plaats in omgekeerde volgorde.
1. Plaats de ventilatorkap en draai de bevestigingsschroeven vast.
2. Let op dat de bevestigingselementen onbeschadigd en juist gemonteerd worden.
9.2.5
Externe ventilator van metaal
Externe ventilatoren van metaal worden met een spieverbinding uitgerust en met een borgring
gezekerd tegen axiale verschuiving.
Demontage
1. De buitenste ventilator
2. Gebruik voor het losmaken van de externe ventilator een daarvoor bedoelde inrichting.
3. Gebruik geen hamer.
4. Zeker de inlegspie tegen vallen of neem deze eruit.
Montage
1. Verwijder de zekering van de inlegspie of draai deze in de moer van de inlegspie vast.
2. Controleer de juiste positie.
120
borgring. Gebruik hiervoor bij voorkeur tangen in overeenstemming met DIN 5254.

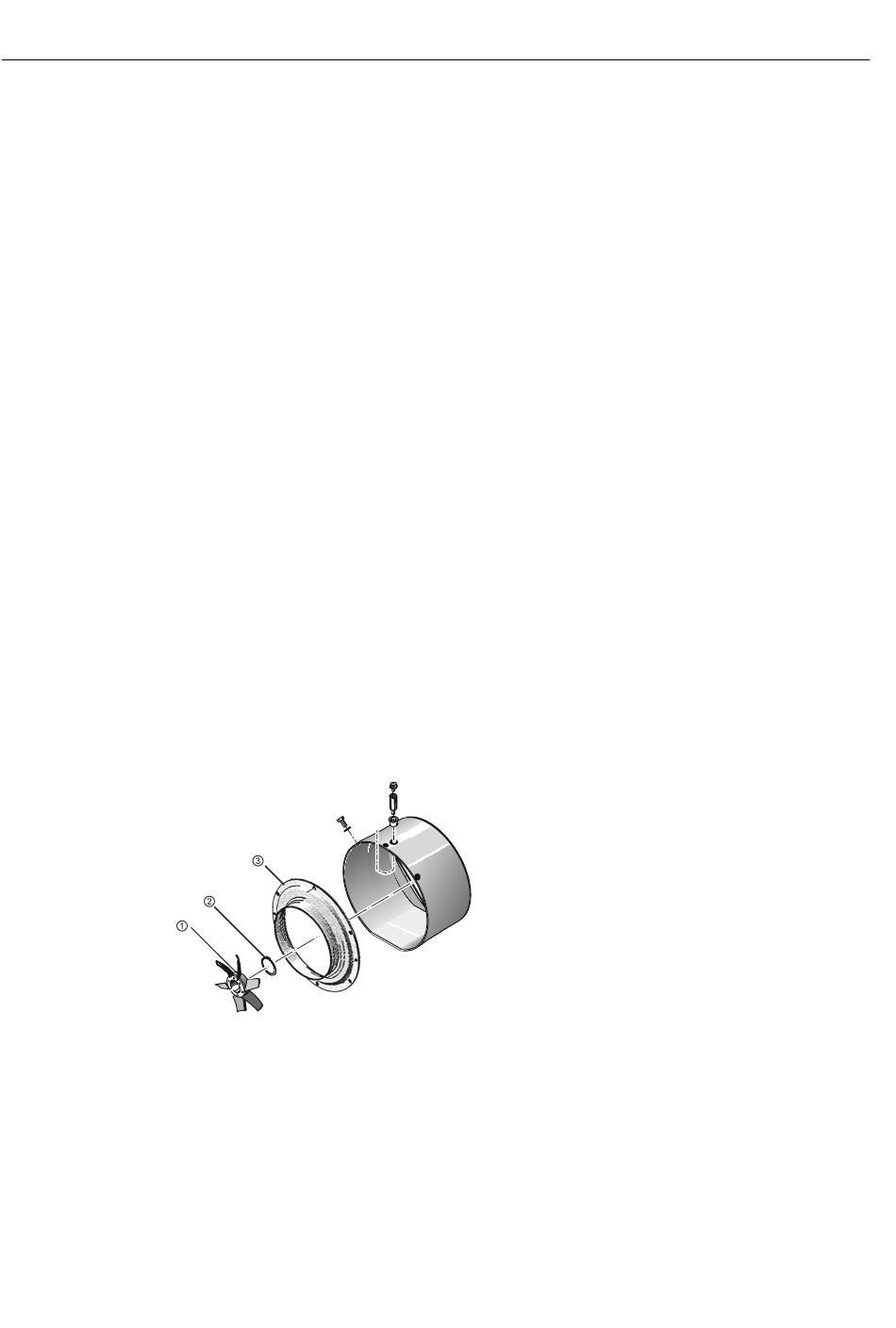

Beeld 9-1
Ventilatie (principevoorstelling met axiale ventilator)
①
wordt met borgring
②
aan de as bevestigd. Verwijder de
SIMOTICS TN Series N-compact 1LA8
Bedieningshandleiding 04/2015
