Installatiehandleiding ondergrondse hekopener
Fotocellen
!
De fotocel dient als beveiliging en voorkomt dat het hek sluit als er nog een auto in de
hekopening staat.

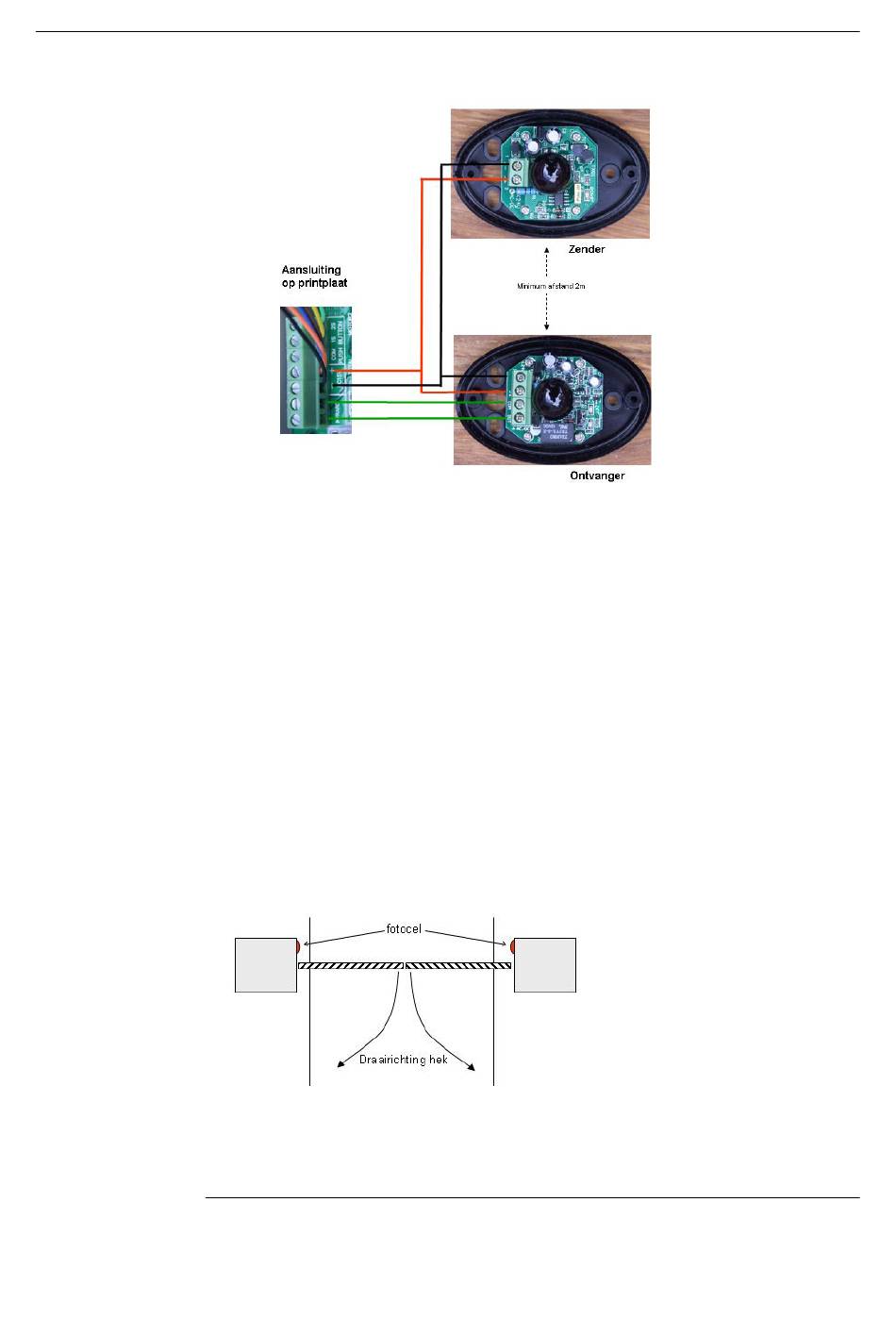

Aansluiting:
1.
Verwijder het fabrieksmatig aangebrachte bruggetje (aansluitpunt 1)
2.
Verbind de
&
COM
printplaat in de controlbox.
3.
Verbind de + - polen op de zender en ontvanger met elkaar en met de 15V aan-
sluiting (2) op de printplaat
4.
Let op: Plaats de ontvanger aan de controlboxzijde om de kabellengte te beper-
ken.
Plaatsing:
• Plaats de beide cellen recht tegenover elkaar op de beide poeren, op ongeveer
30cm hoogte en lijn de cellen goed uit t.o.v. elkaar,
• Controleer of de jumper (in de ontvanger) in de positie
• Zorg ervoor dat de zon niet pal in de cel van de ontvanger kan schijnen, scherm de
cellen zonodig af met een kapje,
• Plaats de cellen buiten de hekvleugels, zodat die niet de bundel kunnen onderbre-
ken.
Controleer of het hek stopt en terugkeert wanneer de bundel tijdens het sluiten wordt
onderbroken.
polen van de zender met de
OUT
aansluiting (1) op de
INFRARD
geplaatst is,
NC
7 / 8
