Installatiehandleiding ondergrondse hekopener
Remote control
in gebruik nemen
Overige
installatieopties
!

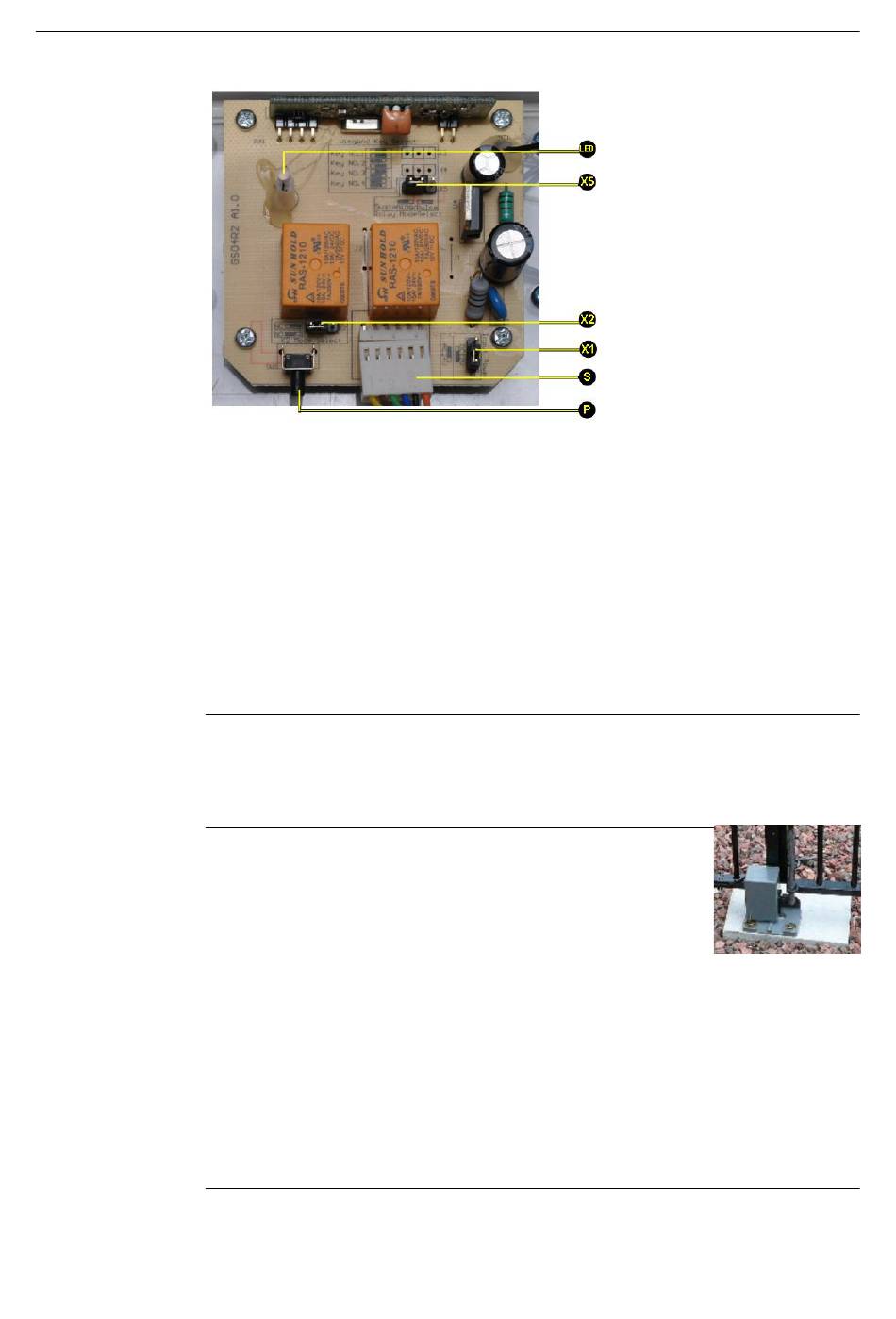

Het controlboard voor de remote control bevindt zich in het deksel van de controlbox.
Programmeer nu de handzenders.
1.
Check dat de LED aan is en rood brandt
2.
Druk de programmeerschakelaar (P) in en controleer dat de LED nu groen brandt
(u heeft nu 4 sec. voor de volgende stap)
3.
druk nu net zolang op de zwarte knop van de handzender, totdat de LED 3x knip-
pert, de handzender is nu geprogrammeerd.
4.
herhaal stap 2) en 3) voor iedere volgende zender (max. 7)die u wilt programme-
ren.
5.
Programmeer ook de groene knop als u bij een 2-vleugelig hek alleen de hoofd-
vleugel wilt kunnen bedienen. (Bij een éénvleugelig hek kunt u vanzelfsprekend
ook beide knoppen programmeren en gebruiken)
Zet de hoofdschakelaar (14) op "on", LED D15 knippert nu en LED D8 brandt continu.
Druk op de knop van de remote control en het hek gaat open,de groene LED D14
brandt.
Indien gewenst kan de standaard installatie worden uitgebreid
met:
• Montage van het elektrisch bediende slot.
(standaard meegeleverd)
Het elektrisch bediende slot plaatsen op de laatst sluitende hek-
vleugel en de sluitplaat monteren.
Bedrading aansluiten op positie (8) van de printplaat
• Afstand bediend openen en sluiten via een video / intercom.
Aansluiten (via een relais indien noodzakelijk) op positie
(2, DC15V) & (3, COM 1S 2S) van de printplaat (zie ook de handleiding van de in-
tercom)
• Openen en sluiten via een (code)slot aan de poort.
Aansluiten op positie (2) & (3) van de printplaat (zie ook de handleiding van het
codeslot)
Verwijder voorzichtig de stekker
(S) voordat u het deksel af-
neemt.
Check voordat u begint dat alle
jumpers goed staan ingesteld.
• Jumper X1 op 12V
• Jumper X2 op NO
• Jumper X5 op Pulse
8 / 8
