1. Schakelspil monteren

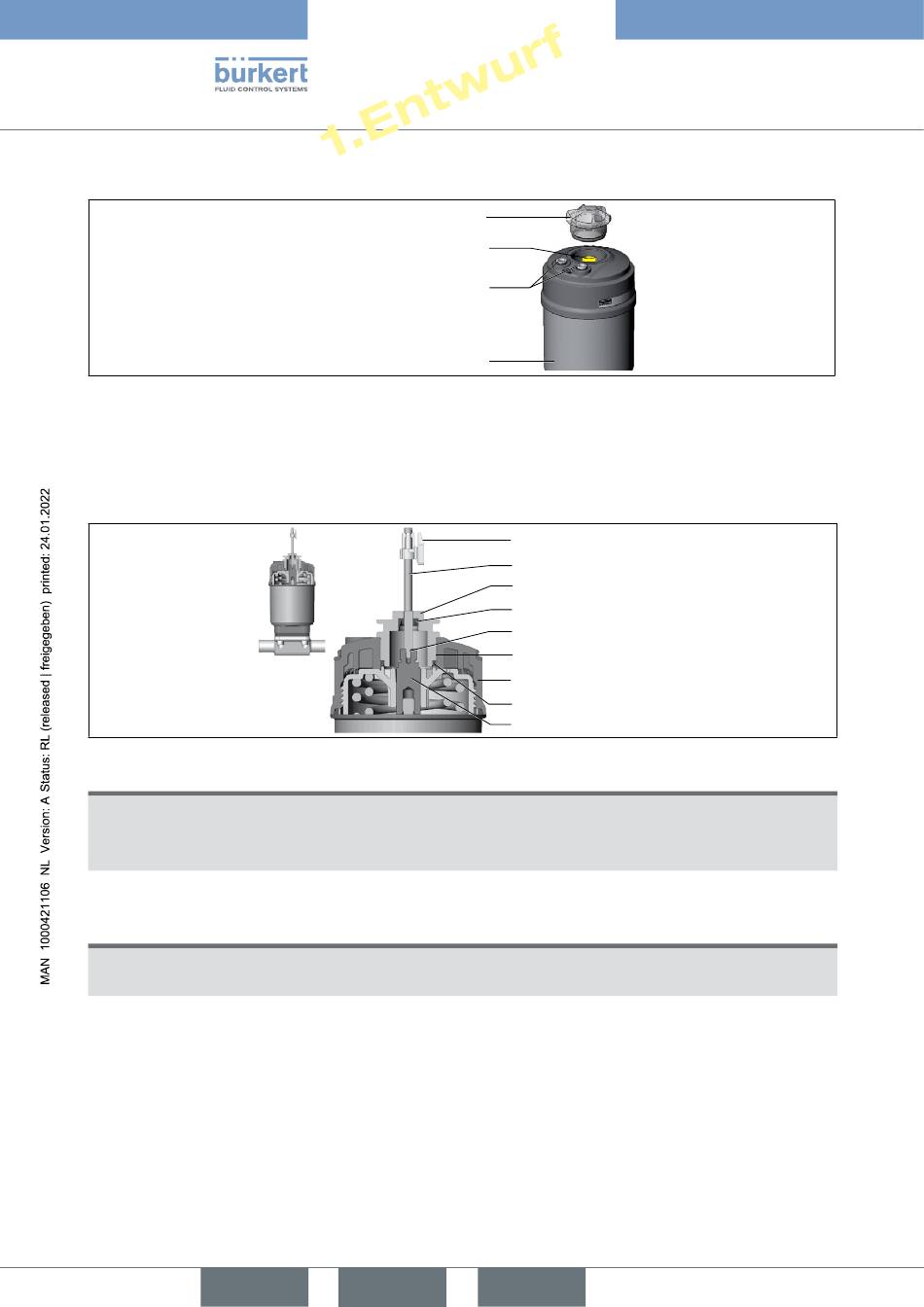

Afbeelding 7: Schakelspil monteren (1), geïntegreerde stuurluchtgeleiding
→
Transparante kap van aandrijving losschroeven.
→
Positie-indicator van spindelverlenging losschroeven.
→
Bij varianten met slangconnector: de klemhulzen (witte moffen) uit de stuurluchtaansluitingen
verwijderen.
Afbeelding 8: Schakelspil monteren (2), geïntegreerde stuurluchtgeleiding
LET OP
Beschadiging van de groefring bij onvakkundige montage.
De groefring is in het geleidingselement al voorgemonteerd en moet in de lipprofielen worden "ingesloten".
▶ Bij montage van de schakelspil de groefring niet beschadigen.
→
Schakelspil door het geleidingselement schuiven.
LET OP
Contaminatie van de groefring door schroefbeveiligingslak.
▶ Geen schroefbeveiligingslak op schakelspil aanbrengen.
→
Voor beveiliging van de schakelspil wat schroefbeveiligingslak (bijv. Loctite 290) op de schroefdraad van
de spindelverlenging in de aandrijving aanbrengen.
→
Correcte positie van de O-ringen testen.
→
Geleidingselement in het aandrijvingdeksel schroeven (aandraaimoment: max. 5 Nm).
→
Schakelspil op spindelverlenging schroeven. Daarvoor is aan de bovenkant een sleuf aangebracht
(aandraaimoment: max. 1 Nm).
→
Puck op schakelspil schuiven en vastklikken.
18
Transparante kap
Positie-indicator
Stuurluchtaansluitingen
(slangconnector met klemhuls
of schroefmof)
english
Nederlands
Aandrijving
Puck
Schakelspil
Geleidingselement
Groefring
Max. 1 Nm
Max. 5 Nm
Aandrijvingdeksel
O-ring
Spindelverlenging
