Onjuist:
1. Bediendeel
2. I/O-module
Gebruik een RS-485-signaalverdeler om het maximumaantal apparaten op de
bus, alsmede het totale bereik te verhogen. Elke verdeleruitgang biedt weer een
andere RS-485-bus, waarmee de uitgang nog eens 1200 m kan worden verlengd.
Er kunnen maximaal 31 NVR-units op elke uitgang worden aangesloten. Zie
Afbeelding 4 hieronder.

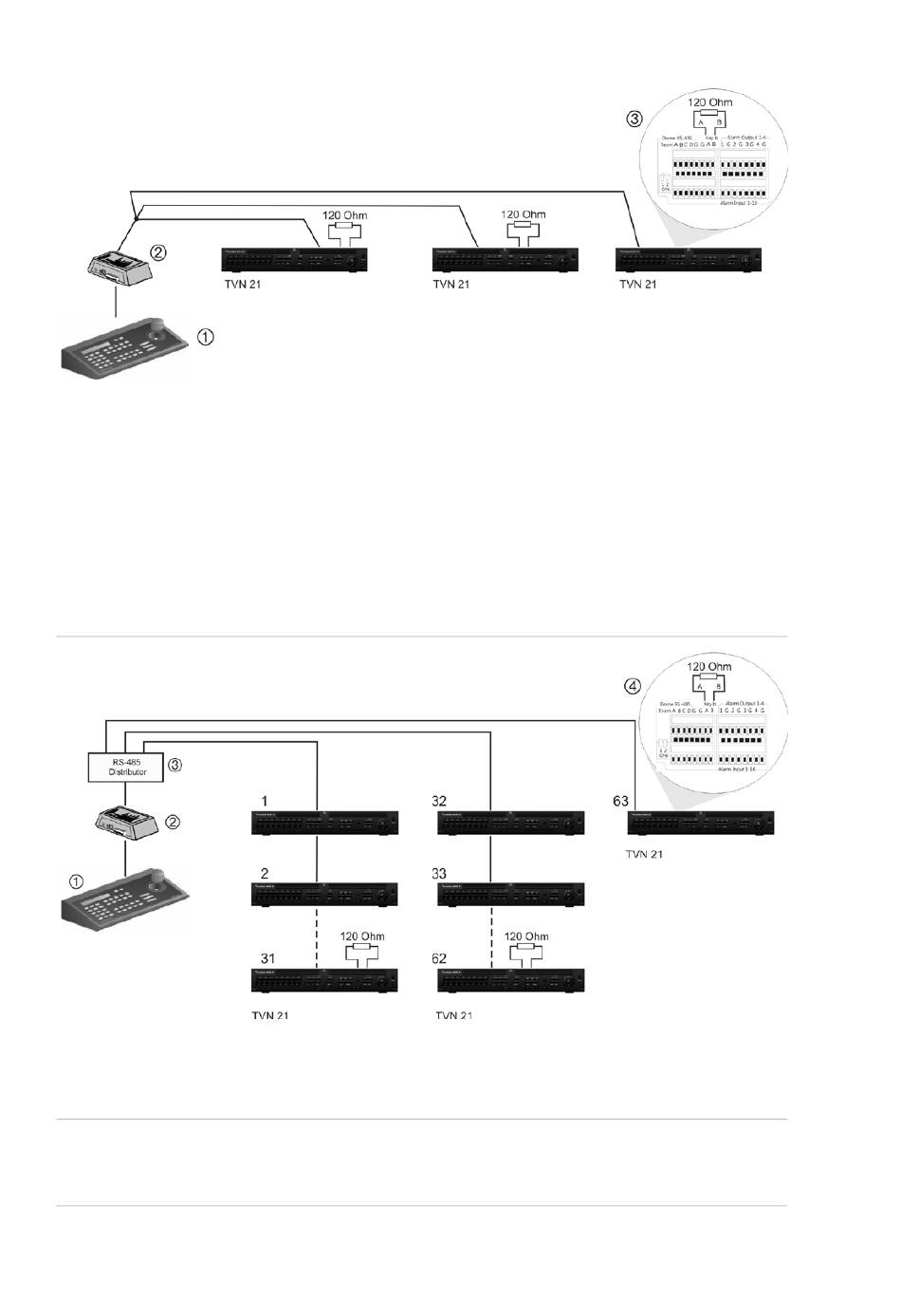

Afbeelding 4: Het systeem uitbreiden met een RS-485-signaalverdeler
1. Bediendeel
2. I/O-module
Let
op:
De meeste signaalverdelers zijn unidirectioneel. Dit betekent dat het
signaal alleen van de ingang naar de uitgangen gaat. Het is daarom niet mogelijk
om meerdere bediendelen aan te sluiten.
TruVision NVR 21 Gebruikershandleiding
3. Zie de sectie "RS-485-poorten" op pagina 8
3. RS-485-verdeler
4. Zie de sectie "RS-485-poorten" op pagina 8
1BHoofdstuk 2: Installatie
7
