4. Installatie

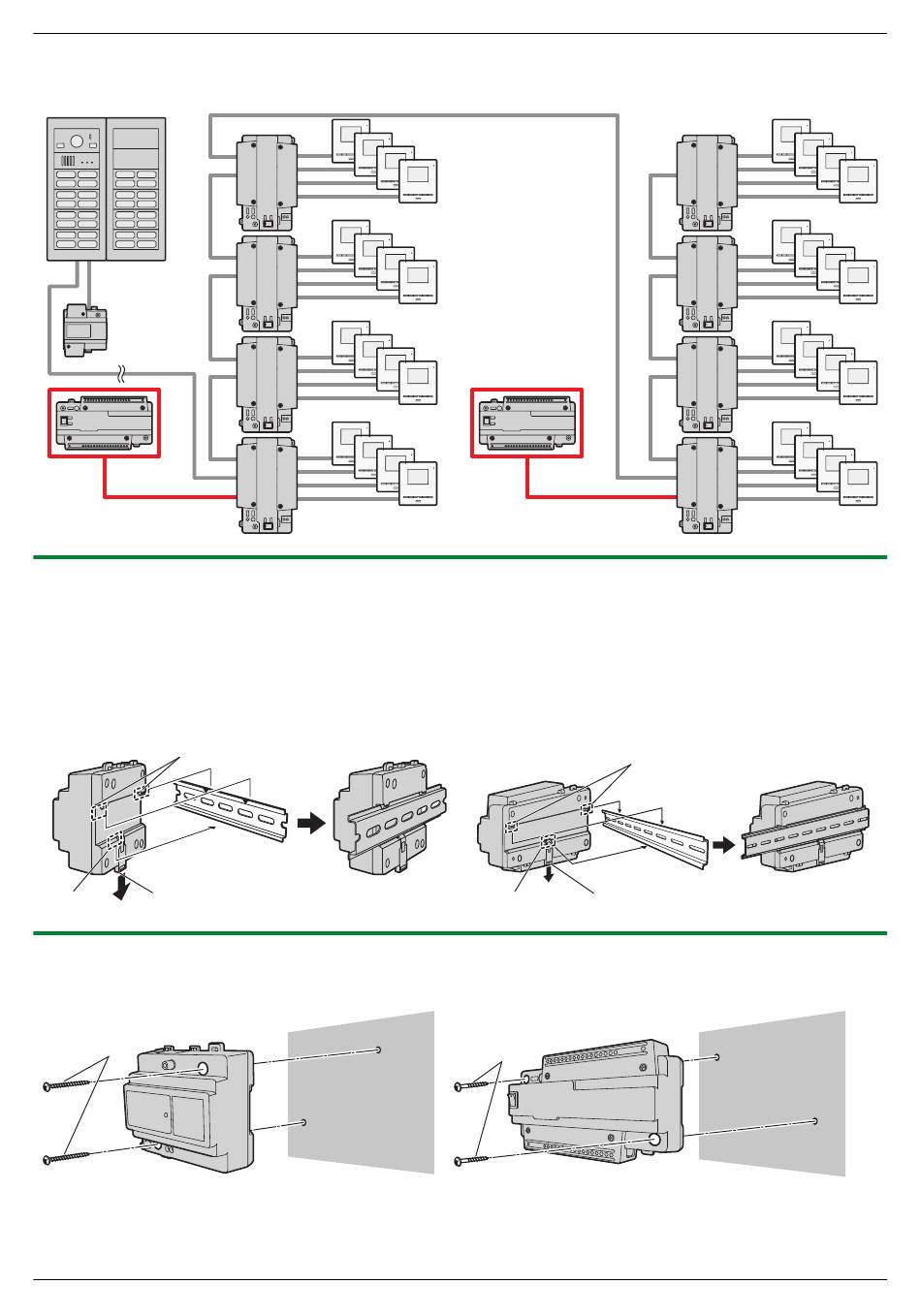

Voorbeeld: wanneer een VL-MV10 wordt aangesloten met 2 VL-PS2410-voedingseenheden
Het systeem bestaat uit 2 VL-PS2410-voedingseenheden.
4.2.4 Montage op een DIN-rail
Bevestig de voedingseenheid zodanig aan de DIN-rail dat de haak aan de onderkant van de voedingseenheid naar beneden wijst.
1
Hang de bovenste haken (A) van de voedingseenheid boven aan de DIN-rail.
R De voedingseenheid hangt nu aan de DIN-rail maar zit nog niet vast.
2
Trek de hendel (B) omlaag, zorg dat de onderkant van de voedingseenheid plat tegen de DIN-rail ligt en laat de hendel los.
R De onderste haak (C) schuift omhoog, zodat de onderkant van de voedingseenheid vastzit aan de DIN-rail.
VL-PS240
A
C
B
4.2.5 Direct aan een muur bevestigen
Bevestig de voedingseenheid stevig aan de muur met de 2 bevestigingsschroeven (A).
VL-PS240
A
24
#4
#3
#2
#1
1
VL-PS2410
VL-PS2410
A
C
B
A
#8
#7
#6
#5
