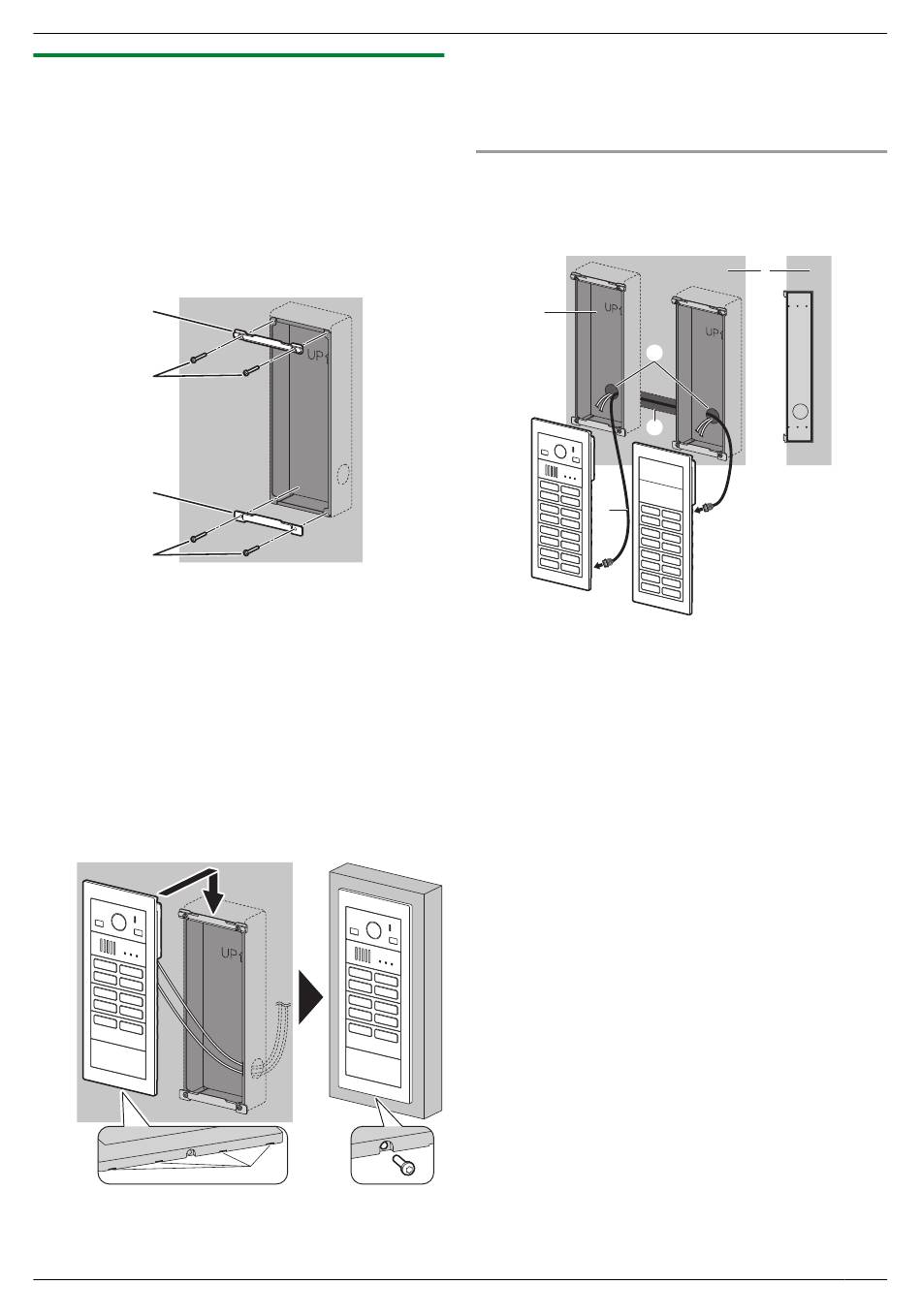

4.3.6 Verzonken bevestiging met behulp van de
achterkap
1
Open de uitbreekpoorten van de achterkap en steek alle
kabels erdoor.
R Zie de aanwijzingen in "Afmetingen en voorbereiding
van de achterkap (pagina 28)".
2
Installeer de achterkap in de muur.
3
Bevestig de boven- en onderplaat (A) met 4 schroeven
(B) op de achterkap.
A
B
A
B
4
Zet de DIP-switches in de juiste stand.
R Zie pagina 40 voor informatie over de DIP-switches
van het lobby station.
R Zie pagina 41 voor informatie over de DIP-switches
van de distributeur bij gebruik van busbedrading.
5
Sluit de draden en kabels aan op het lobby station.
R Zie 4.6.2 Draadtype en maximale draadlengte
(pagina 39).
6
Bevestig het lobby station op de achterkap en gebruik de
torxsleutel om het lobby station met 1 torxschroef (A) vast
te zetten aan het lobby station.
R Blokkeer de waterafvoeropening (B) niet.
B
A
Opmerking:
R Trekkracht per schroef 294 N {30 kgf} of meer. Als aan dit
criterium niet wordt voldaan, moet u extra maatregelen
treffen om de sterkte te vergroten.
2 frames van een lobby station installeren
Wanneer u 2 frames van een lobby station met elkaar wilt
verbinden, gebruikt u het verlengsnoer (apart verkocht) en
voert u de installatie aan de muur uit als volgt.
B
D
E
C
A
Muur
B
Achterkap
C
Verlengsnoer (VL-VM801; niet apart verkocht)
(circa 1 m)
D
Gaten
E
Steek het verlengsnoer door het gat en laat het snoer
achter de muur lopen.
4. Installatie
A
29
