IV. DE ROLSTOEL GEBRUIKEN EN
O. Hoge montagehoek instelbaar opklapbord onder de
voetsteun (vervolg)
4. De voetsteun verwijderen
a. Verwijder de twee 6 mm schroeven (Afb. 13:A) aan elke zijde van de voetsteun frameklem.
b. De volledige voetplaatassemblage kan nu worden verwijderd.
5. De voetsteun vervangen
a. Maak de twee 6 mm schroeven (Afb. 13:B) op de centrale klem los.
b. Schuif de buis (Afb. 13:C) uit de centrale klem.
c. Verwijder de twee 6 mm schroeven (Afb. 13:D) van de montagebeugel.
d. Schuif de buis (Afb. 13:C) uit de montagebeugel.
e. Vervang de buis (Afb. 13:C) door een van de nieuwe buizen uit de groeikit.
f. Herhaal stappen a - e voor de tegenoverliggende kant.
g. Breng de 6 mm schroef opnieuw in (Afb. 13:D) door de montagebeugel en buis (Afb. 13:C).
Schroef opnieuw vast en herhaal dit voor de tegenoverliggende kant en let op dat dezelfde
openingen worden gebruikt aan beide zijden.
OPMERKING: Er zij drie mogelijke posities (Afb. 14:A). Kies de positie die optimaal is voor
de gewenste hoogte van de voetsteun.
h. Breng de buis in (Afb. 13:C) door de spilbeugel (Afb. 13:E) en in de centrale klem. Herhaal
dit voor de tegenoverliggende kant.
i. Monteer de volledige voetsteunassemblage op het voorframe op de gewenste hoogte van
de voetsteun door de klemmen op het voorframe te plaatsen.
j. Vervang de twee 6 mm schroeven (Afb. 13:A) in de klem op elke zijde.
k. Schroef een van de 6 mm schroeven licht vast op elke zijde. Wanneer bevestigd, werk af
door de vier 6 mm vast te schroeven (Afb. Schroef elke schroef een klein beetje vast zodat
de klem gelijkmatig wordt vastgeklemd.
OPMERKING: Als de schroeven ongelijkmatig worden vastgeschroefd, kan dit schade
veroorzaken aan de bedrading in de klem.
l. Om de hoek van de voetplaat in te stellen, draai de centrale klem rond de verlengingsbuis
van de voetsteun.
m. Selecteer de gewenste positie en schroef de twee 6 mm schroeven opnieuw vast (Afb.
13:B) op 80 in./lbs.

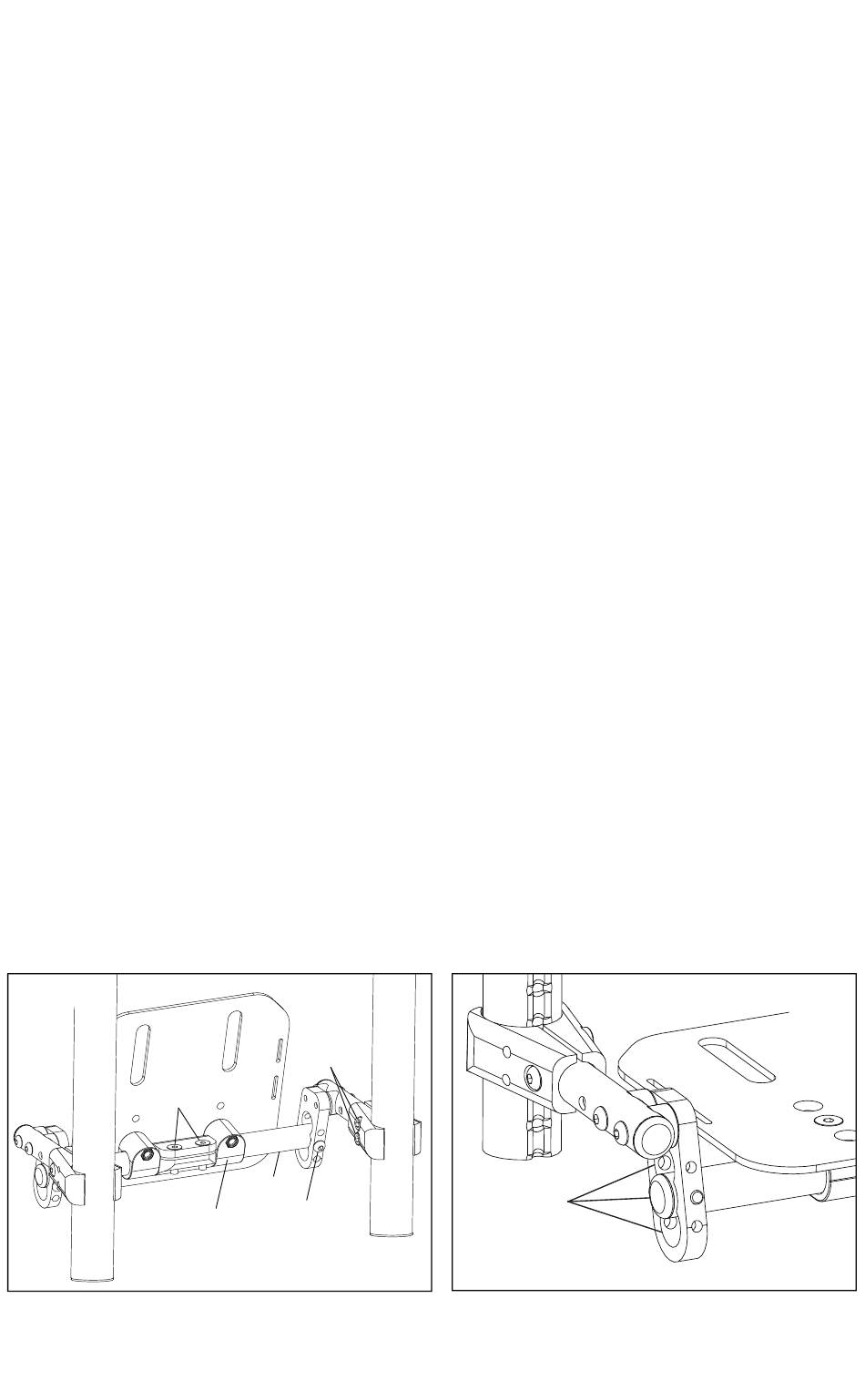

Afb. 13
INSTELLEN
A
B
C
D
E
A
28
