Elektrische aansluiting
Deze functies, die zijn geactiveerd door de externe ingangen zijn be-
schreven in de handleiding voor de bedieningsunit.
De externe ingangen worden op een schakelaar aangesloten voor hand-
matige bediening of op een regelaar met een potentiaalvrij relaiscontact.
6.10
Netaansluiting uitvoeren
6.10.1 Voedingsspanning
Houd de lokale regelgeving aan bij de keuze van de correcte diameter van
de kabels en de kabeltypen, maar houd daarbij tevens de hier gespecifi-
ceerde diameters aan.
Optie 1:
9kW
Functie
Binnenunit
Kabeltype
Conform de lokale richtlij-
Klemmen ge-
nen en voorschriften
schikt voor
Wanneer soepele aders
soepele of
worden gebruikt:
massieve
▶
voor omgevings-
aders
temperatuur <30 °C:
gebruik kabels met
temperatuurbesten-
digheid ≥ 80 °C!
▶
voor omgevings-
temperatuur
1)
≥ 30 °C
: gebruik ka-
bels met temperatuur-
bestendigheid
≥ 85 °C!
2
Kabeldiameter 5 x 2,5 mm
Zekering en
3x16 A: max. 210 W
maximale ex-
3x20 A: max. 500 W
terne belas-
3)
ting
1) Let erop dat de maximale omgevingstemperatuur van het toestel niet hoger mag
worden dan 35 °C
2) Let erop dat de maximale omgevingstemperatuur van het toestel niet hoger mag
worden dan 35 °C
3) Externe belasting uitgangen
Tabel 5 Kabeloppervlak en kabeltype
≤120 mm
≤10 mm

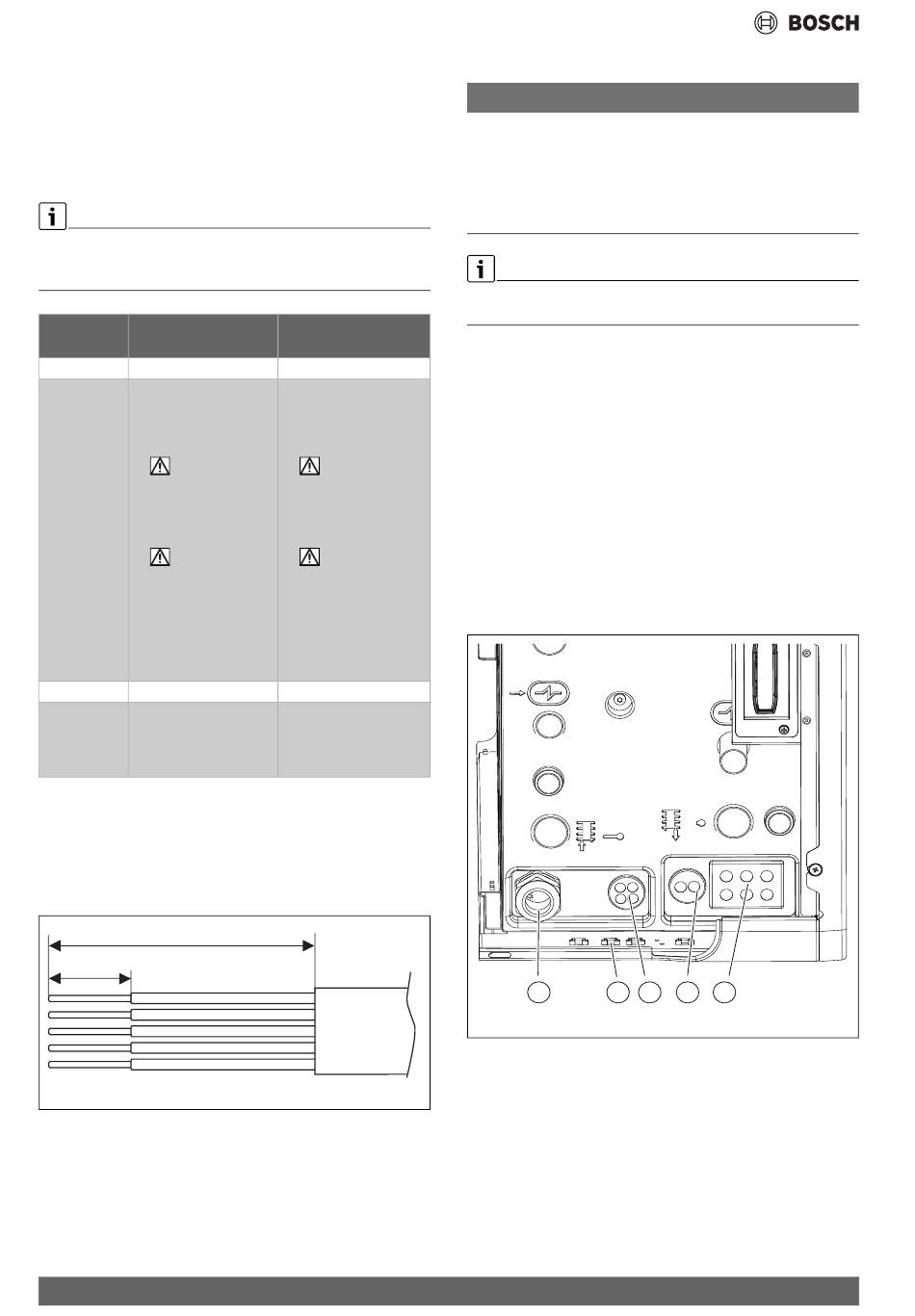

Afb. 24 Aders strippen aansluiting voedingsspanning
20
Optie 2:
(alleen 3 kW)
Binnenunit
Conform de lokale richtlij-
nen en voorschriften
Wanneer soepele aders
worden gebruikt:
▶
voor omgevings-
temperatuur <30 °C:
gebruik kabels met
temperatuurbesten-
digheid ≥ 80 °C!
▶
voor omgevings-
2)
temperatuur ≥ 30 °C
:
gebruik kabels met
temperatuurbesten-
digheid ≥ 85 °C!
2
3 x 2,5 mm
1x16 A: max. 135 W
1x20 A: max. 500 W
0010048737-001
6.10.2 Binnenunit aansluiten
OPMERKING
Materiële schade door kortsluiting!
De isolatie kan smelten op kabels die in aanraking komen met hete op-
pervlakken en kortsluiting veroorzaken.
▶ De kabelinstallatie moet zodanig worden uitgevoerd dat de kabels
geen hete oppervlakken raken zoals leidingen of het elektrisch ver-
warmingselement.
Kabelbinders moeten worden gebruikt om de kabels op de bevestigings-
punten vast te zetten.
1. Afdekking van de aansluitkast verwijderen.
2. Installeer de kabels van de kabelingangen naar de aansluitdoos:
– Installeer de aansluitkabels via de kabelwartels op de bodem van
de binnenunit. Zie afbeelding 25 voor de correcte volgorde van
de kabels.
– Bevestig de kabels met bindbandjes op de bevestigingspunten
(afbeelding 25 [3], afbeelding 26 [2], [4]). Vermijd kruisen
van de kabels.
– Installeer en bevestig de kabels in de binnenunit
(afbeelding 26).
– Zet na het plaatsen van de kabels de kabelwartels vast
(afbeelding 25 [1])
3. Installeer de kabels de aansluitdoos in (afbeelding 27).
4. Sluit de kabels aan conform de hoofdstukken 6.10.4 – 6.10.7.
5. Plaats de deksel van de aansluitdoos weer.
1
2
Afb. 25 Kabeldoorvoer naar de binnenunit
[1]
400 V~3 N, invoer naar binnenunit
[2]
Bevestigingspunt op plaatstalen plaat voor bevestigen van de ka-
bels met bindbandjes.
[3]
230 V~1 N, uitgang naar warmwatercirculatiepomp PW2
230 V~1 N, uitgang van PK2, koelseizoen
230 V~1 N, relaisuitgang voor circulatiepomp PC1, cv-groep
230 V~1 N, uitgang naar accessoiremodule
[4]
CAN-BUS-kabels
[5]
T0: temperatuursensor, aanvoer
T1: temperatuursensor, buiten
Compress 5800i AW – 6721866650 (2023/09)
3
4
5
0010050571-001
