2 | Productinformatie
2.9
Productoverzicht
14
13
12
11
10
9
8
7
6
5
4
3
2
1
A

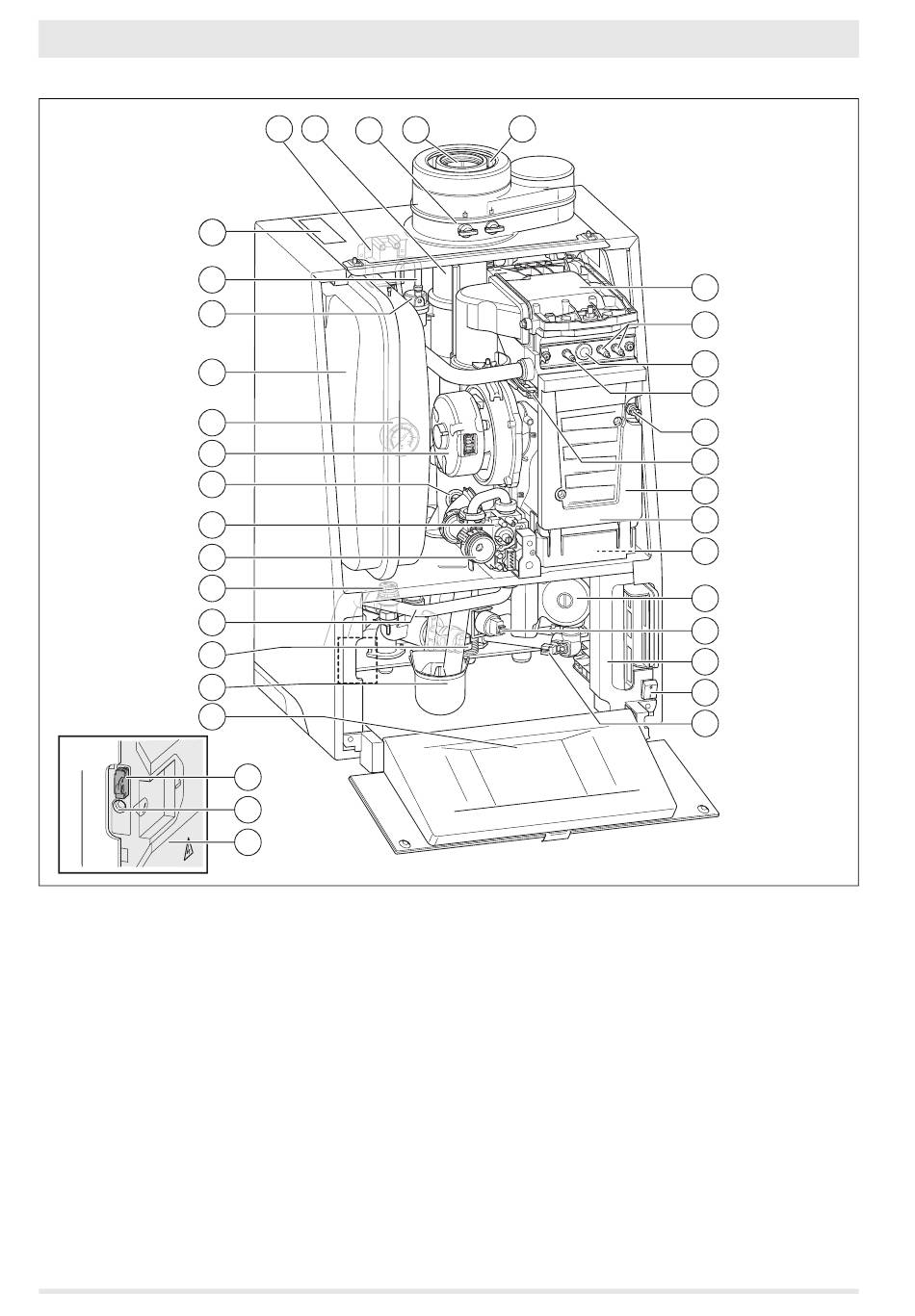

Afb. 1
Productoverzicht AquaPower plus HRC30/CW6, AquaPower plus HRC45/CW6
[1]
Steekplaats voor bedieningsunit
[2]
Condenssifon
[3]
3-wegklep
[4]
Gasleiding
[5]
Overstortventiel
[6]
Instelbare venturi
[7]
Gasblok
[8]
Rookgastemperatuurbeveiliging
[9]
Ventilator
[10] Manometer
[11] Expansievat (toebehoren), alleen voor HRC 30/CW6
[12] Automatische ontluchter
[13] Afvoerslang automatische ontluchter
[14] Typeplaat
[15] Ontstekingstransformator
[16] Rookgasbuis
[17] Rookgasmeetpunt
[18] Rookgasafvoer
[19] Luchttoevoer
[20] Branderdeksel
6
15 16
18
17
A
34
35
36
19
[21] Ontstekingselektrode
[22] Kijkglas
[23] Ionisatie-elektrode
[24] Veiligheidstemperatuurbegrenzer
[25] Aanvoertemperatuursensor
[26] Warmtewisselaar
[27] Inspectieopening warmtewisselaar
[28] Condensbak
[29] Cv-pomp
[30] Druksensor
[31] Klemmenstrook
[32] Aan-uitschakelaar
[33] Retourtemperatuursensor
[34] Codeerstekker
[35] Communicatiemodule aansluiting
[36] Besturingsunit
20
21
22
23
24
25
26
27
28
29
30
31
32
33
0010020378-004
Condens 9000i W • 6721823661 2023/03
