2.10

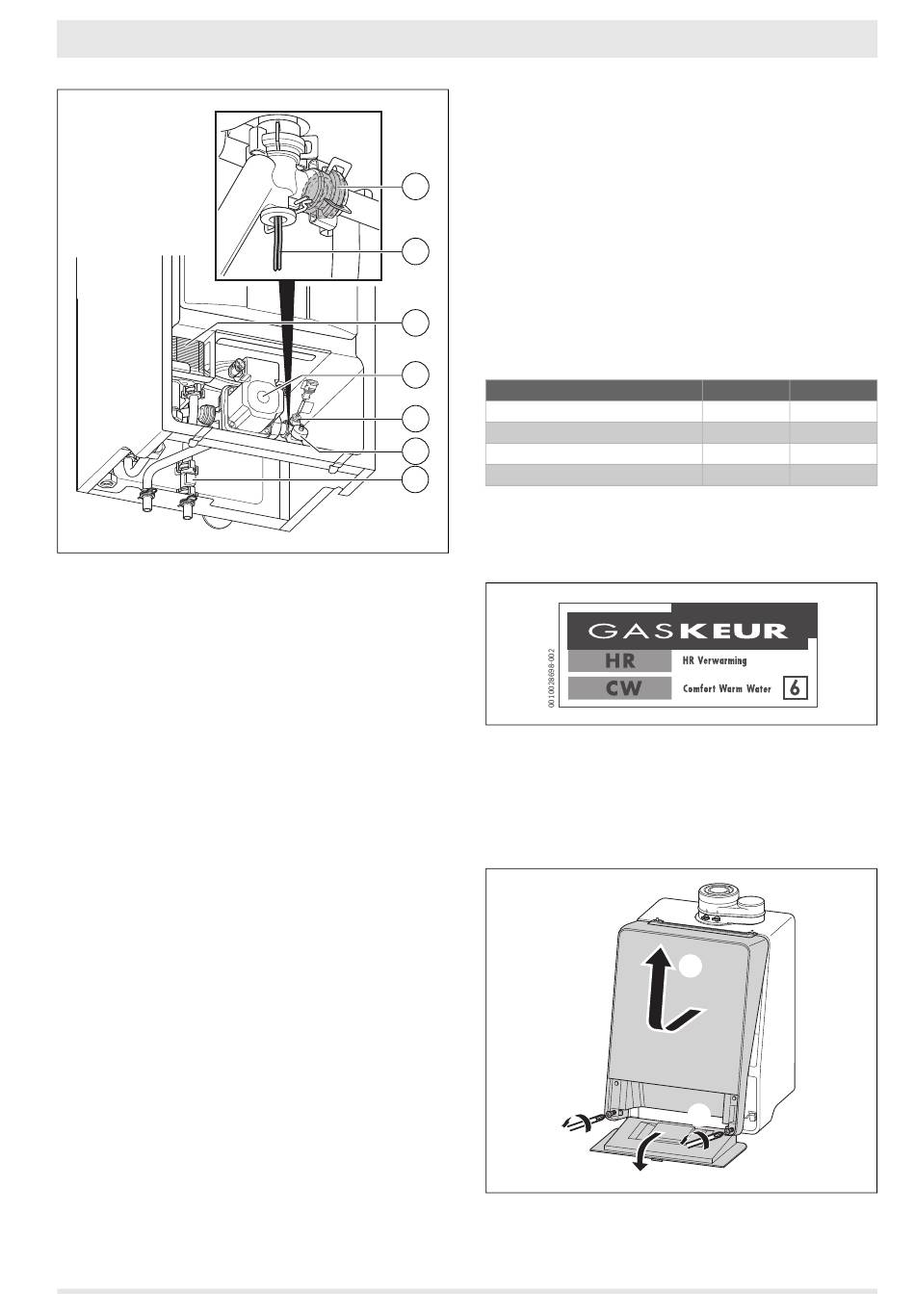

Productoverzicht oplaadboiler
Afb. 2
Productoverzicht oplaadboiler
[1]
Debietbegrenzer
[2]
Warmwatertemperatuursensor boiler
[3]
Platenwarmtewisselaar
[4]
Boilerlaadpomp
[5]
Regeltemperatuursensor
[6]
Aftapkraan
[7]
Waterdebietsensor
2.11
Productgegevens voor energieverbruik
De productgegevens voor het energieverbruik staan in de meegeleverde
gebruiksinstructie.
2.12
Gassoort
Dit cv-toestel is af fabriek geschikt en afgesteld voor aardgas G25.3.
Het cv-toestel kan worden omgebouwd naar propaan G31 (accessoire).
Hierbij kan het voorkomen dat niet meer aan alle gaskeurlabels wordt vol-
daan.
Toestelcategorie K (I
)
2K
Dit cv-toestel is afgesteld voor de toestelcategorie K (I
voor het gebruik van G en G+ distributiegassen volgens de specificaties
zoals die zijn weergegeven in de NTA 8837:2012 Annex D met een Wob-
be-index van 43,46 – 45,3 MJ/ m³ (droog, 0 °C, bovenwaarde) of 41,23
– 42,98 (droog, 15 °C, bovenwaarde).
Dit cv-toestel kan daarnaast opnieuw worden afgeregeld voor de toestel-
categorie E (I
) en is dan geschikt voor het gebruik van hoogcalorisch
2E
distributiegassen met een Wobbe-index van 52,07 - 54,18 MJ/ m³
(droog, 0 °C, bovenwaarde) of 49,4 - 51,4 MJ/ m³ (droog, 15 °C, boven-
waarde). Voorwaarde voor het hoogcalorische distributiegas is dat de
samenstelling niet meer dan 7% propaan, 12% ethaan, 1,5% koolstofdi-
oxide, 0,5% waterstof en 1,8% waterdamp bevat waarbij het totale PE
getal (propaanequivalent) niet hoger dan 7% mag zijn.
Bovengenoemde grenswaarden voor de Wobbe-index zijn de waarden
die gewaarborgd worden door de tests volgens de toestelnorm
EN 15502-2-1 met de extreme grensgassen die voor de genoemde toe-
stelcategorieën gelden.
Condens 9000i W • 6721823661 2023/03
2.13
Het Gaskeurlabel is een onafhankelijk prestatielabel dat door de keu-
ringsinstantie KIWA Gastec Certification wordt toegekend aan die gas-
verbruikstoestellen die voldoen aan specifieke eisen met betrekking tot
een aantal doelmatigheids-, milieutechnische en comfortaspecten.
Het cv-toestel draagt de volgende gaskeurlabels:
1
• Gaskeur HR: het cv-toestel heeft daarmee een rendement dat mini-
maal 96,5% op bovenwaarde is.
• Gaskeur CW: het cv-toestel heeft een prestatielabel voor produceren
van warm water volgens de Comfort Warm Water-klasse.
2
– een CW-tapdebiet van tenminste 7,5 l/min. van 60 °C;
– een douchefunctie vanaf 3,6 tot tenminste 7,5 l/min. van 60 °C
(dit komt overeen met 6 tot 12,5 l/min. bij 40 °C);
3
– het vullen van een bad met 200 liter water van 40 °C gemiddeld,
binnen 10 minuten, zonder gelijktijdigheid met een andere func-
tie.
4
Producttype
Specifieke leidinglengte [m]
5
Badvulling [l/min]
6
Effectieve toestelwachttijd [s]
Warmwaterzijdig drukverschil [kPa]
7
1) De classificatie van het cv-toestel op basis van Gaskeur CW-certificatiemetingen.
De meetresultaten worden aangeduid met de cijfers 1 t/m 6. Het CW-label wordt
alleen behaald bij de wamwatercomfortinstelling "Comfort".
0010020379-002
Tabel 4 Gaskeurwaarden CW2017
Afb. 3
2.14
▶ Klap het bedieningspaneel naar beneden [1].
▶ Maak de bevestigingsschroeven los [2].
▶ Kantel de onderzijde van het voorpanel naar voren.
▶ Til het voorpaneel op en neem deze weg [3].
) en is geschikt
2K
Afb. 4
Gaskeurlabels
1)
HRC 30/CW6 HRC 45/CW6
Gaskeurlabel
Openen voorpaneel cv-toestel
3.
2.
2.
1.
Openen voorpaneel
Productinformatie | 2
30
30
21,0
24,4
0
0
18,4
18,4
0010018592-001
7
