Bedieningshandleiding
Deze verkorte handleiding richt zich tot de eindgebruiker van de module.
Voor een betere leesbaarheid van de handleiding zijn de termen „Gebruiker", „Installateur" en „Expert"
gebruikt, zonder daarbij onderscheid te maken in geslacht. Beide geslachten worden echter wel
aangesproken hiermee.
Voor informatie over de programmering staan specifieke handleidingen op onze homepage
(www.ta.co.at) ter beschikking.
De module CAN-I/O45 kan als uitbreidingsmodule voor de vrijprogrammeerbare regelingen UVR16x2
of UVR1611 worden ingezet. Het heeft geen display voor de bediening direct op het apparaat. De
bediening geschiedt echter daarom via de UVR16x2 (vanaf versie V1.13), de CAN-monitor CAN-MTx2
of de C.M.I..
De veelvoud aan systemen maakt het niet mogelijk een handleiding voor alle voorkomende gevallen
te maken. U dient daarom in dezen een instrucutie van de installateur te krijgen.
Bij gebruik van de module in combinatie met de UVR16x2 of CAN-MTx2 maakt de programmeur als
gebruikersbediening van de regelaar een „functieoverzicht".Dit functieoverzicht kan ook gegevens uit
de module bevatten. In het functie-overzicht kunt u alle belangrijke meetwaardes controleren en in
geselecteerde functie instellingen wijzigen, welke voor u als gebruiker belangrijk zijn.
De module kan ook via de Control and Monitoring Interface C.M.I. bediend worden. Voor de bediening
door de gebruiker staat hiervoor het „onlineschema" ter beschikking. De bediening via het
onlineschema geschiedt logischerwijs hetzelfde als bij het functie-overzicht.
In deze handleiding leggen wij u uit, hoe u het functie-overzicht of het onlineschema oproepen kan en
hoe u waardes van uw systeem kan aanpassen.
Opmerking: Uw persoonlijke systeem wijkt normaliter af van de voorbeelden in de handleiding.

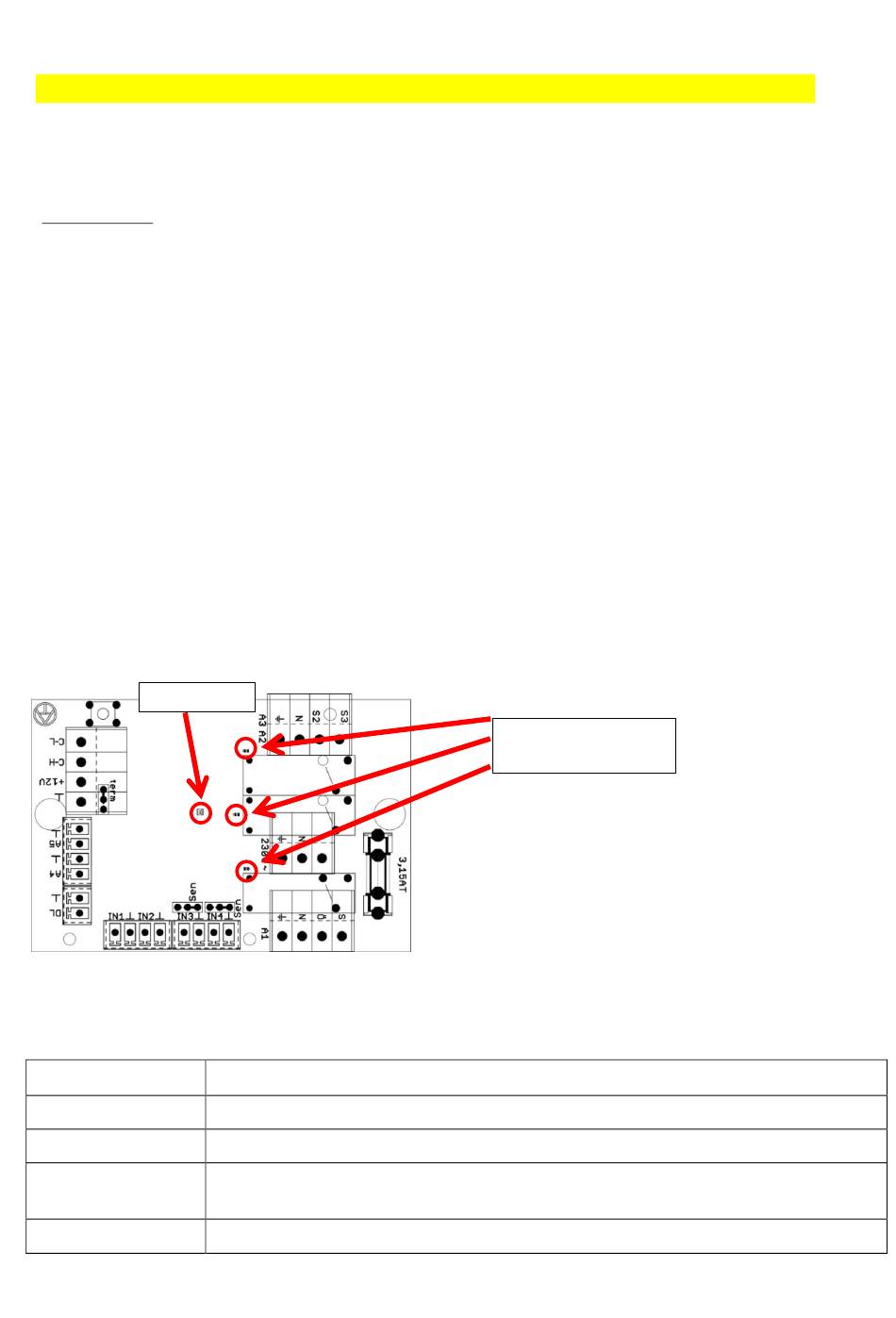

LED-statusweergaven
Modulestatus
Een actieve melding kan door een gewijzigde statusweergave worden gemeld. De instelling daarvoor
geschiedt in het Parametermenu van de functie „Melding".
Status-weergaves bij start van de module
Controlelamp
Rood continu aan
Oranje continu aan
Groen knipperend
Groen continu aan
Verklaring
De regelaar start op (= startroutine na het inschakelen, een reset of update) of
Hardware-initialisatie na het booten (opstarten)
Na de hardware-initialisatie wacht de regelaar ca. 30 seconden om alle voor de
functie noodzakelijke informatie te kriojgen (sensorwaardes, netwerkingangen)
Normaal bedrijf van de regelaar
Statusweergave van
de uitgangen
Bediening
25
