Klemmenoverzicht En Jumper - Technische Alternative CAN-I/O 45 Bedieningshandleiding
Verberg thumbnails
Zie ook voor CAN-I/O 45:
- Handleiding (164 pagina's) ,
- Gebruiksaanwijzing (68 pagina's)
Inhoudsopgave
Advertenties
Montagehandleiding

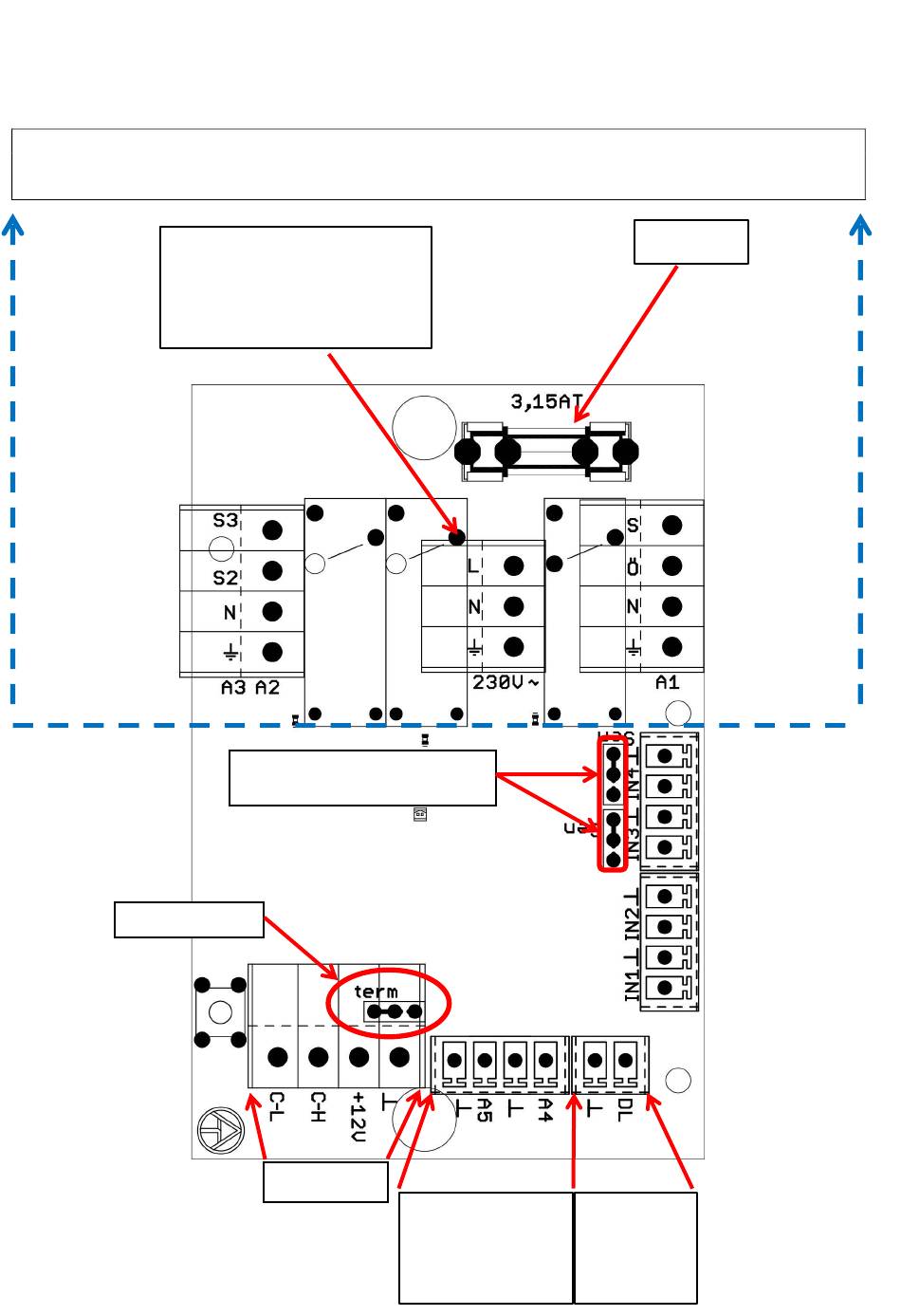

Klemmenoverzicht en jumper
Alle bekabeling met netspanning (230V) dienen in de behuizing zo kort mogelijk te worden
gehouden en mogen niet langs de componenten aan de laagspanningszijde (processor etc.) worden
geleid.
L: Net voeding (fase)
N: Net Nulaansluiting
Aarde-aansluiting PE
S3: maakcontact
A3
S2: maakcontact
A2
N: Nulaansluiting
Aarde-aansluiting
PE
Terminering
8
230V-aansluitingen
Jumper voor terminering,
hier: getermineerd
CAN - BUS
⊥: Massa
Analoge uitgang A5
⊥: Massa
Analoge uitgang A6
Zekering
S: maakcontact A1
Ö: verbreekcontact
A1
N: Nulaansluiting
Aarde-aansluiting
PE
⊥: Massa
Ingang 4
⊥: Massa
Ingang 3
⊥: Massa
Ingang 2
⊥: Massa
Ingang 1
⊥: Massa
Dataleiding
(DL-Bus)
