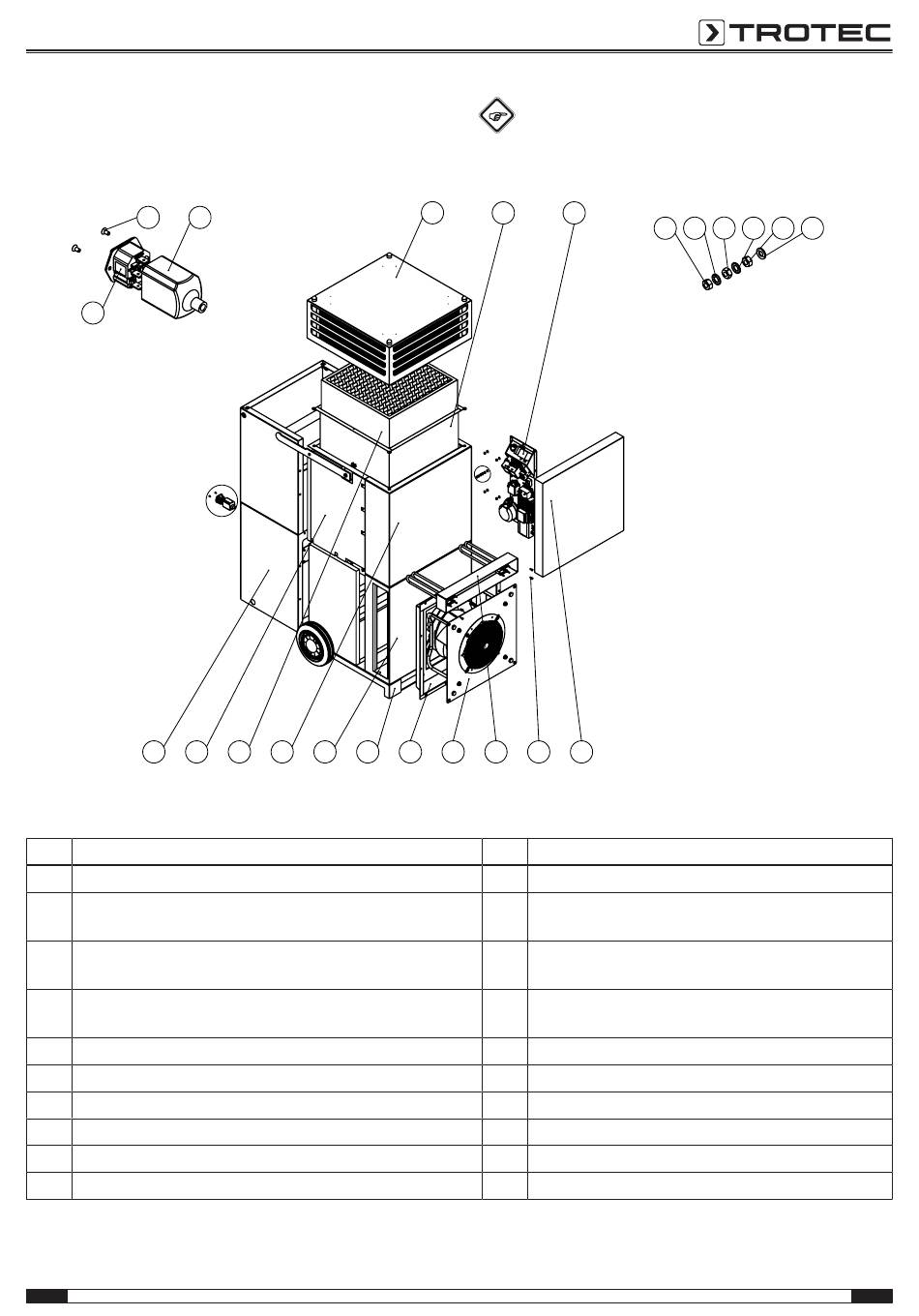

Reserveonderdeeltekening en -lijst
17
15
14
B (1 : 2)
5
9
Nr.
Reserveonderdeel
1
Opstelvoet (T0001442)
2
Ventilatorbox (T0001201)
3
Ventilatorhouder (T0000734)
4
Ventilator (TAC)
5
Tower basaltgrijs (3 platen basaltgrijs)
6
Standaard (T0001354)
7
Filterbox (T0001208)
8
Filtervatting (T0001567)
9
Isolatie bovendeel (T0001358)
10
Verwarming (T0001348)
NL
2
B
13
7
2
1
luchtreiniger met een hoge capaciteit TAC V+ II / TAC M II
Info
De positienummers van de reserveonderdelen
verschillen van de in de gebruiksaanwijzing gebruikte
positienummers van de onderdelen.
11
8
6
A
3
4
10
19
12
Nr.
Reserveonderdeel
11
Lamellenkap (T0001213)
12
Luchtfilter (minipleat F7 kunststofframe 496 x 496 x
48 mm met vlies)
13
Luchtfilter (HEPA H14, 417 x 417 x 292 mm + 6 mm
afdichting, heat resistant)
14
Netaansluiting (C14 L-N-PE 10A 250V/AC met
zekeringhouder)
15
PVC isolatiekap (aanduiding: 11987)
16
Ring (getande Ø5,1 x Ø10,2 x 1 VZ)
17
Schroef (verzonken inbus DIN 7991 M3 x 6 VZ)
18
Moer (zeskant DIN 934 M5 VZ)
19
Schroef (cil. inbus DIN 912 M4 x 10 VZ)
20
Ring (getand Ø5,3 x Ø10 x 0,6)
18
20
18
20
18
16
A (1 : 2)
23
