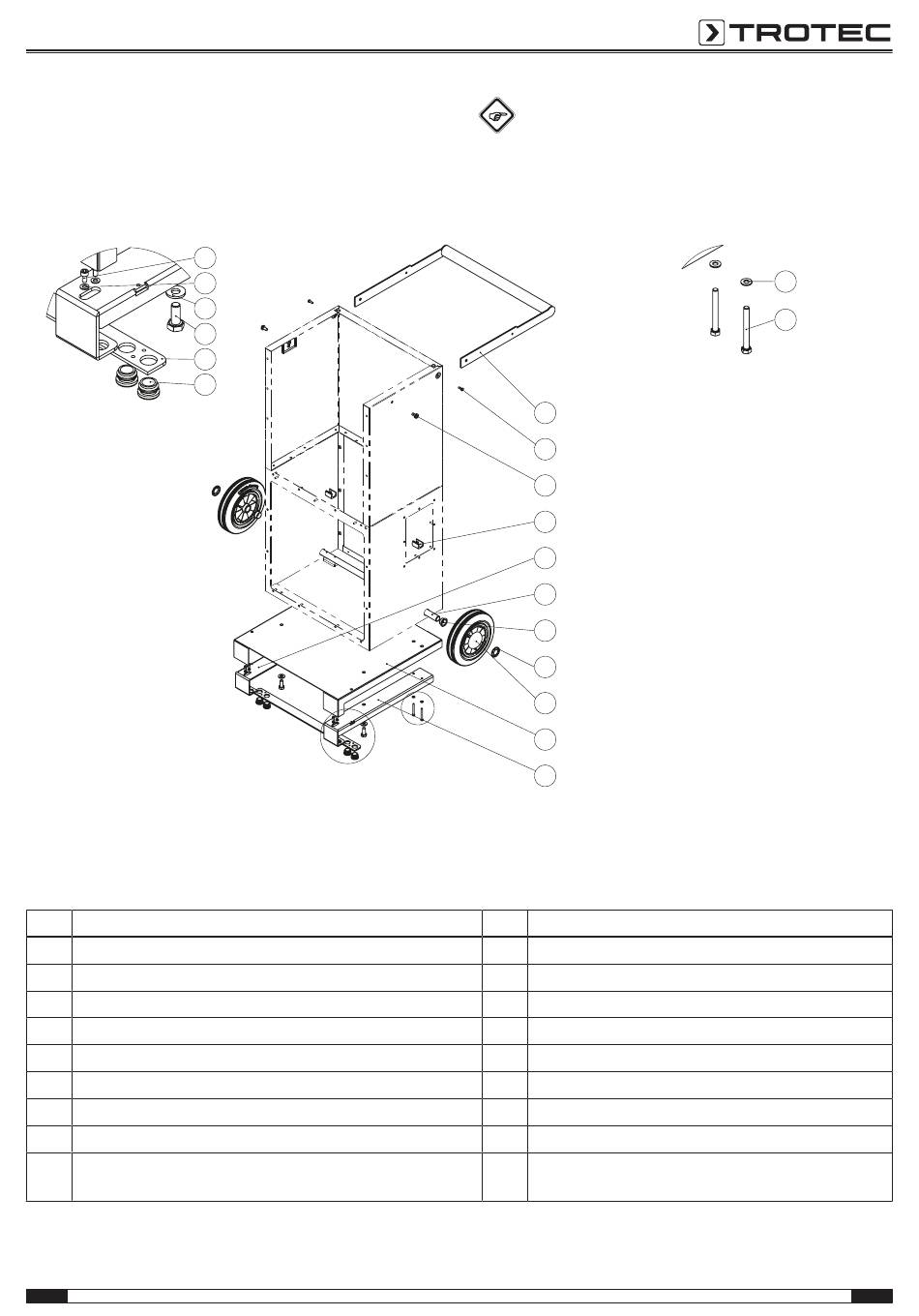

Opstelvoet
18
13
14
15
11
B (1 : 2.5)
Nr.
Reserveonderdeel
1
As (T0001833)
2
Greep SBG (T0001412)
3
Steun (T0001516)
4
Steun (T0001517)
5
Verbinding (T0001518)
6
Bodemplaat (T0001423)
7
Glijlager (met flens Ø20 zwart)
8
Wiel (glijlagerwiel Ø200/50, wiel massief rubber grijs, 80 kg) 21
9
Zadelvoeten (Ø20-22, lengte 29 mm, breedte 25,5 mm pen
Ø5,7, zwart)
NL
5
B
luchtreiniger met een hoge capaciteit TAC V+ II / TAC M II
Info
De positienummers van de reserveonderdelen
verschillen van de in de gebruiksaanwijzing gebruikte
positienummers van de onderdelen.
2
16
17
9
3
1
7
10
8
A
6
4
Nr.
Reserveonderdeel
14
Ring (Starlock Ø20)
15
Lamelplug (ronde inzet LDPE middelgrijs 111139)
16
Bout (zeskant DIN 933 M5 x 45 VZ)
17
Ring (getande Ø5,1 x Ø10,2 x 1 VZ)
18
Ring (getande Ø10,2 x Ø22,3 x 2,5 VZ)
19
Bout (zeskant DIN 933 M10 x 25 VZ)
20
Schroef (lenskopkruis DIN7985 M5 x 16 VZ zwart)
Schroef (lenskopkruis DIN7985 M8 x 16 VZ zwart)
22
Schroef (cil. Inbus DIN 912 M5 x 10 VZ)
13
12
A (1 : 2)
