3 - HARDWAREBESCHRIJVING
3.1 - Printplaten
Elk circuit is standaard voorzien van één SIOB/CIOB-printplaat,
voor het beheer van alle in- en uitgangen van de regelaar. De
TCPM-print wordt gebruikt voor het regelen en beschermen van
de werking van schroefcompressoren en de AUX1-printplaat
verzorgt de optionele detectie van eventuele koudemiddellekkage.
Voor de Energie Management Module (EMM) moet altijd een extra
SIOB/CIOB-printplaat worden gemonteerd. Alle printplaten
communiceren via een interne LEN-bus.
De SmartVu
TM
controleert continu de informatie die hij ontvangt
van de verschillende druk- en temperatuuropnemers en start aan
de hand daarvan programma's die de unit regelen.
De schakelkast bevat alle printplaten die de eenheid regelen en
het bedieningspaneel.
De eenheid is uitgerust met de SmartVu
■ 4.3-inch kleurenaanraakscherm (standaard)
■ 7-inch kleurenaanraakscherm (optie).
3.2 - SmartVu
aansluitingen
TM
Afhankelijk van de afmetingen van het touchscreen, bevinden de
aansluitingen zich aan de onderkant (of de onderkant en de
rechterkant) van de hoofdregelaar.
■ De regelaar beschikt over communicatieprotocollen zoals LEN,
CCN (Carrier Comfort Network), Modbus en BACnet.
■ EOL-weerstanden kunnen via het systeemmenu in- en
uitgeschakeld worden (zie ook paragraaf 5.6).
■ Ethernetpoorten maken TCP/IP-communicatie of GBS-
verbinding (gebouwbeheersysteem) mogelijk.

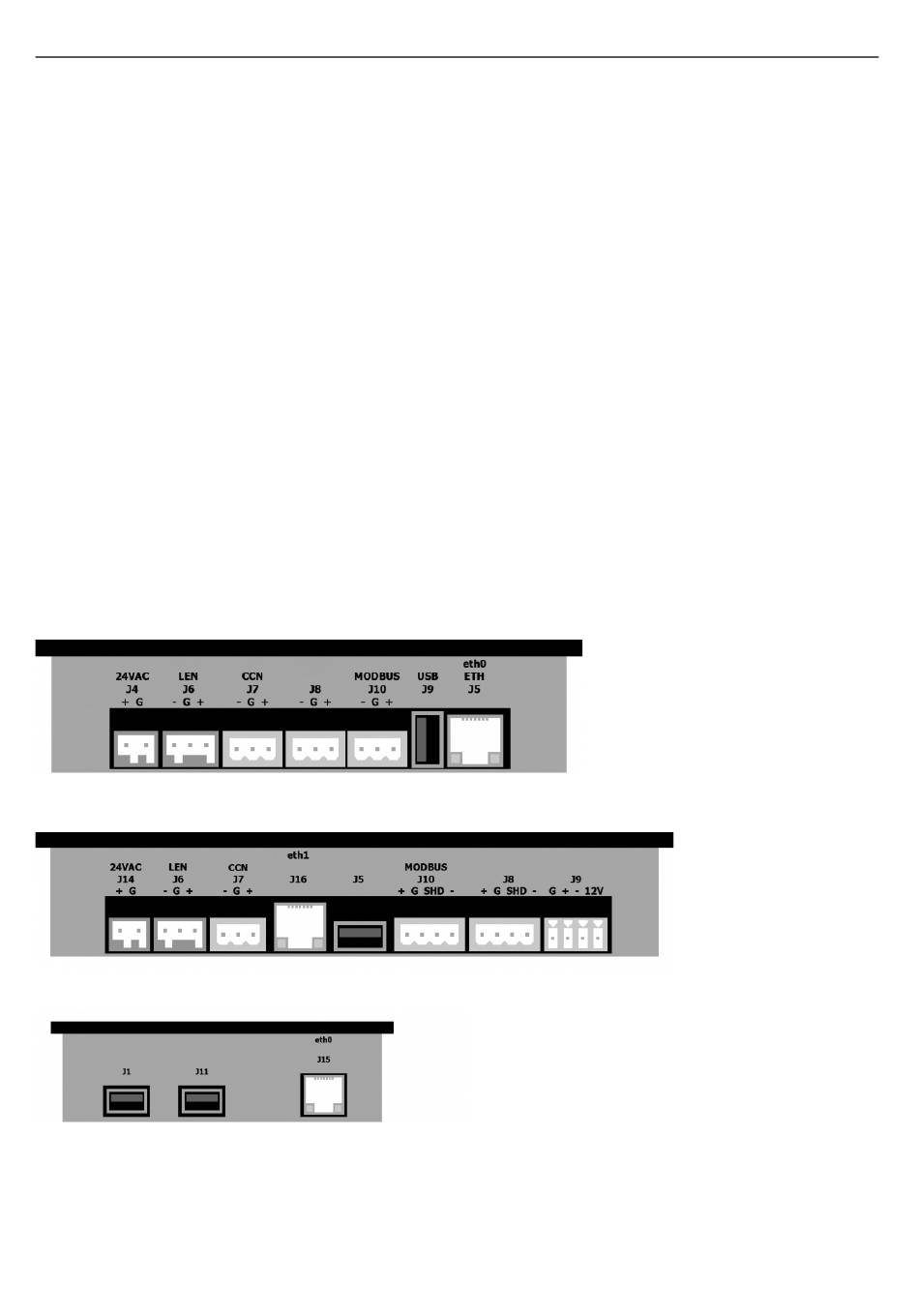

4.3" standaard touchscreen - onderaanzicht
7" optioneel touchscreen - onderaanzicht
7" optioneel touchscreen - zijaanzicht
6
-gebruikersinterface:
TM
3.3 - Voeding van de printplaten
Alle printplaten worden gevoed door een gezamenlijke, geaarde
24 V wisselstroombron. In geval van een stroomonderbreking
herstart de eenheid automatisch zonder dat daar een externe
opdracht voor nodig is. Wanneer er echter voorafgaand aan deze
onderbreking foutmeldingen bestonden, dan blijven deze in het
geheugen bewaard, waardoor onder bepaalde omstandigheden
een circuit of de gehele eenheid niet kan starten.
LET OP: Let op de juiste polariteit bij het aansluiten van de
stroomtoevoer op de printplaten, anders kunnen de printplaten
beschadigd raken.
3.4 - LED's
Alle printplaten controleren en melden voortdurend de juiste
werking van hun elektronische circuits. Er brandt een led op elke
printplaat wanneer deze juist functioneert.
■ De rode led die met een interval van twee seconden knippert,
duidt een juiste werking aan. Een ander interval geeft een
storing op de printplaat of softwarefout aan.
■ De groene LED knippert doorlopend op alle printplaten om aan
te geven dat de printplaat op juiste wijze communiceert via de
interne bus (LEN-bus). Als de groene LED niet knippert, geeft
dit een bedradingsprobleem van de LEN-bus of een probleem
met de configuratie aan.
