Riem resp. ketting verwijderen
Aanwijzing
De riem mag niet worden geknikt, verdraaid, de
verkeerd kant op gebogen, binnenstebuiten
gekeerd, geknoopt of samengebonden. Gebruik
de riem nooit als bandsleutel of kettingzweep.
Leg de riem nooit om met behulp van de
tandkrans. Verwijder de riem nooit met een
hefboom. Hierdoor kunnen de riemschijf en de
riem worden beschadigd.
8 Draai het achterwiel los en schuif het naar
voren.
De riem resp. de ketting komt los te zitten.

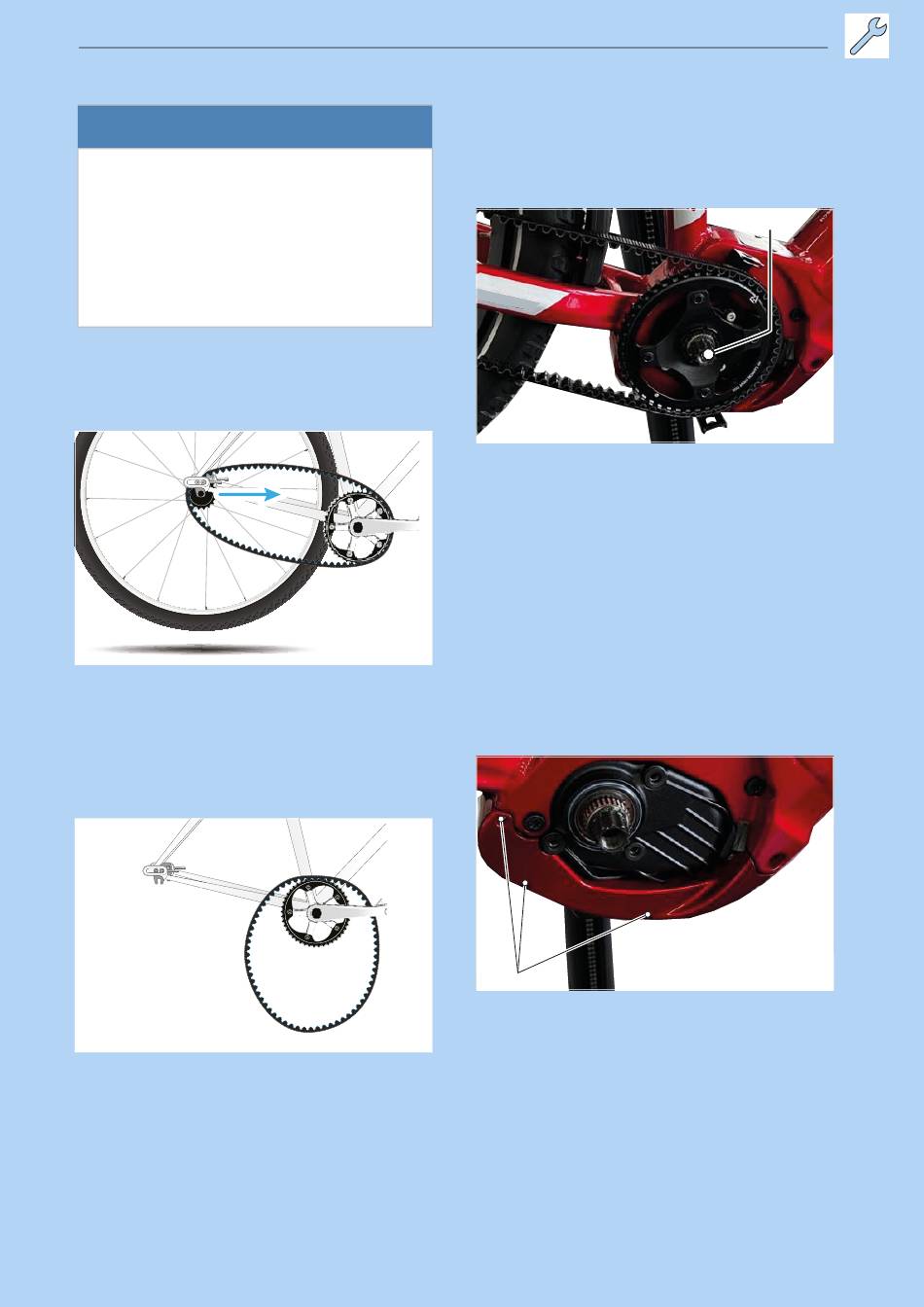

Afbeelding 68: Achterwiel naar voren schuiven
9 Verwijder het achterwiel.
De riem resp. de ketting hangt op de crankset.
10 Verwijder de riem resp. de ketting van de
riemschijf resp. het voorblad.
Afbeelding 69: Riem verwijderen
MY22Z01 - 16_1.0_26.07.2022
Crankset verwijderen
11 Draai met een inbusbit de
bevestigingsschroeven links en rechts los.
12 Draai met een inbussleutel 8 mm de
crankschroef los.
Afbeelding 70: Riemschijf losdraaien
13 Draai met een BOSCH cranktrekker op een
ratel de crank rechtsom los.
14 Verwijder de crank.
15 Draai met een BOSCH afnemer op een ratel of
momentsleutel de riemschijf los.
16 Verwijder de riemschijf met onderlegring.
Motor verwijderen
17 Draai met Torx® TX 20 de 3 bevestigings-
schroeven van de onderste motorafdekking
los.
1
Afbeelding 71: Bevestigingsschroeven onderste
motorafdekking (1)
18 Verwijder de onderste motorafdekking.
Montage
1
75
