Onderhoud

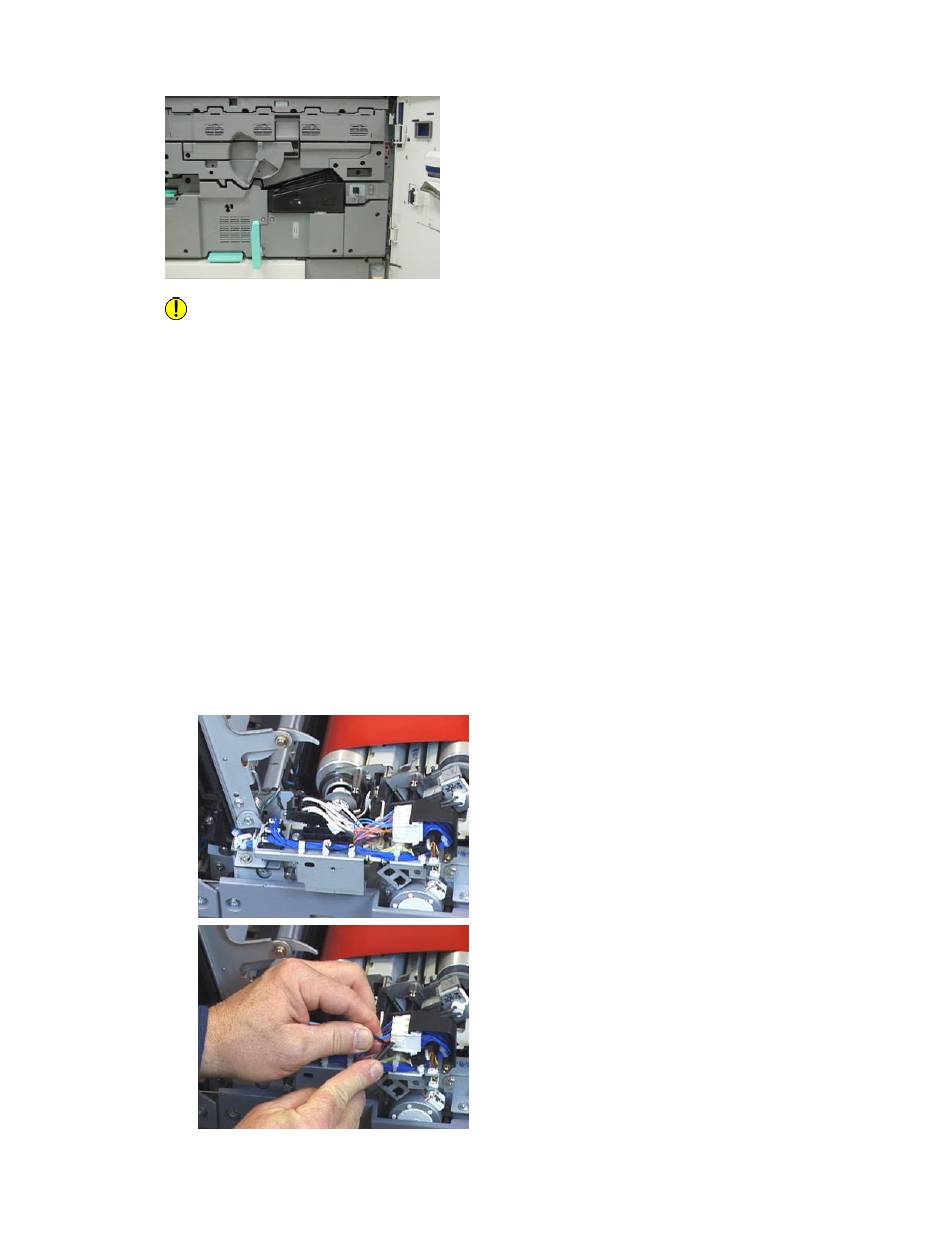

7. Verwijder één schroef met de meegeleverde T10 Torx-schroevendraaier en vervolgens
het voorpaneel van de fuser.
VOORZICHTIG
Bewaar alle schroeven om het paneel weer terug te kunnen plaatsen. Als u een schroef
in de fusermodule laat vallen, verwijdert u deze eerst voordat u verder gaat. Anders
kan de pers beschadigd raken of kan er een probleem met de afdrukkwaliteit of
storingscode ontstaan.
8. Verwijder de twee bevestigingsschroeven met behulp van de meegeleverde T15
Torx-schroevendraaier en til de bovenklep van de fuser op in de geopende stand.
9. Als er een overbruggingsconnector is aangesloten op de draadbundel, dan betekent
dat dat de fuserbreedte is beperkt. Een van de volgende twee overbruggingsconnectors
kan zijn aangebracht. Als er geen overbruggingsconnector is (dit is de
standaardsituatie), betekent dit dat de standaardfuser is geïnstalleerd. Trek de vier
fuserconnectors los:
a) Knijp de lipjes aan beide zijden van de zwarte connector in en trek deze naar
boven toe weg.
b) Duw met een Torx-schroevendraaier de lipjes voorzichtig in bij elk van de drie
witte connectors terwijl u voorzichtig aan de bedrading trekt.
c) Haal de draadbundel uit de klem.
9-22
