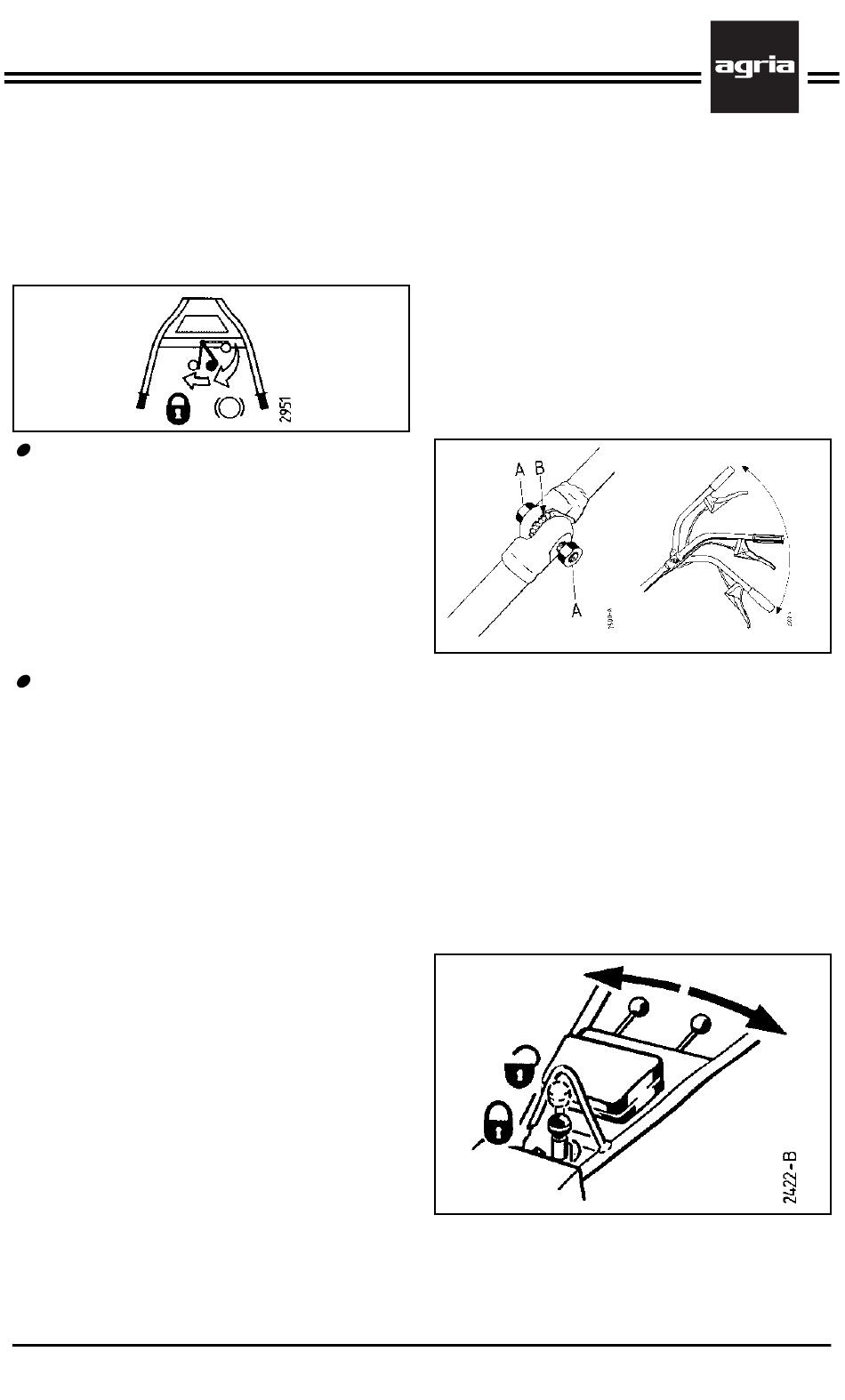

3. Machine- en bedieningselementen
Centrale rem
Om de machine in heuvelachtig terrein
te kunnen afremmen en om hem te kun-
nen parkeren, wordt een gecombineer-
de centrale blokkeerrem gebruikt.
Centrale rem
Excenterhendel (B/10) naar achteren met
de klok mee zwenken – beide aandrijf-
wielen worden afgeremd.
Bij het loslaten van de excenterhendel
zwenkt deze in de uitgangspositie terug
– rem is weer los.
Blokkeerrem
Excenterhendel (B/10) naar achteren met
de klok mee over het dode punt heen
zwenken. Excenterhendel blijft automa-
tisch staan – beide aandrijfwielen zijn
geblokkeerd. Voor het deblokkeren van
de blokkeerrem moet de excenterhendel
in de uitgangspositie worden terugge-
bracht – rem is weer los.
Uitgave 03.95
(naar keuze)
Communale werktuigdrager 5500 KL
Stuurstang hoogteverstelling
1. Beide borgmoeren en zeskantige
schroeven (A) zover losdraaien dat de
gleuven vrij zijn.
2. Linker en rechter stuurstang op de
gewenste hoogte brengen en in de pas-
sende gleuf leiden.
3. Zeskantige schroef en borgmoer weer
vastdraaien.
Zijwaartse verstelling van het
stuur
Knop (B/8) omhoog trekken en vasthou-
den, stuurstang heen en weer bewegen
(daarbij knop loslaten), zover totdat de
arreteerbout inklikt (controleren).
Aanwijzing: er is steeds maar één zwenk-
positie links en rechts aanwezig.
19
