Wordt de melder op het stroomnet aangesloten, dan heeft hij een op-
warmfase van ca. 40 s nodig (verbruiker en LED zijn ingeschakeld).
Daarna gaat de melder naar de normale modus zodat een bewegings-
test kan worden uitgevoerd.

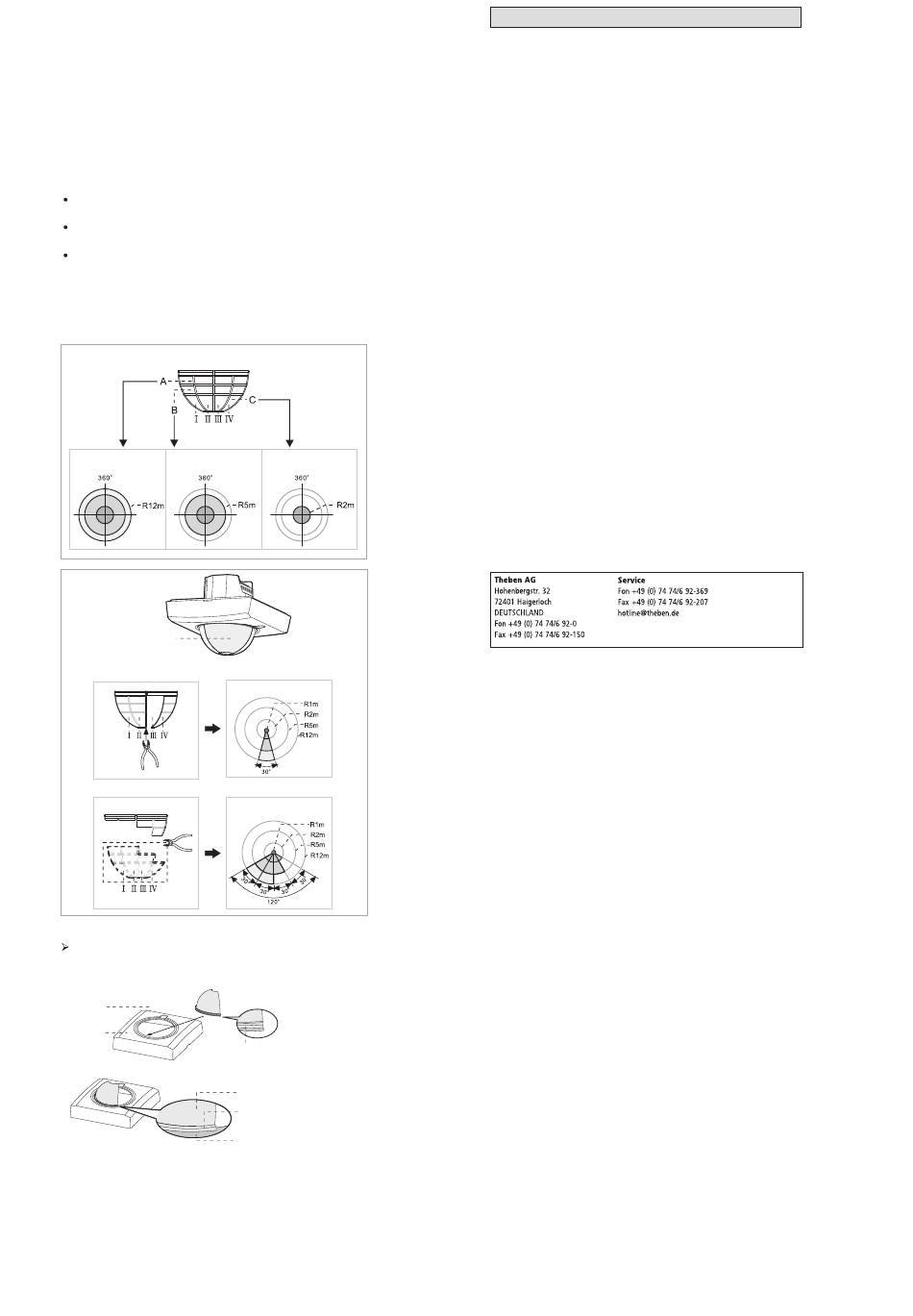

Beperking van het registratiebereik
SPHINX 104-360/2 DIMplus bezit 3 schuiven, die elk uit 3
zones (A,B,C) bestaat. Elke laag is in 4 kleine eenheden (I, II, III, IV)
onderverdeeld, waarbij elke eenheid een hoek van ca. 30 ° kan afdekken.
De melder wordt op een hoogte van 2,5 m geïnstalleerd (zie afbeelding):
Zone A+B+C verwijderen: Het registratiebereik heeft een radius
van ca. 12 m, cirkelvormig
Zone B+C verwijderen: Het registratiebereik is ca. 10 m,
cirkelvormig
Zone C verwijderen: Het registratiebereik is ca. 4 m, cirkelvormig
De binnenafdekking toont een cirkel met een diameter van 1 m. De afzon-
derlijke zones van de schuif kunnen met een tang worden verwijderd om
de melder aan het gewenste registratiebereik aan te passen.
Schuif
ABC
BC
Zone ABC verwijderd
Zone BC verwijderd
Het voor het verwijderen
gekozen gedeelte
Registratiebereik
Registratiebereik
Schuif bevestigen: het afdekraam verwijderen en de betreffende
schuiven bevestigen.
Flens van het
afdekraam
Afdekraam
Sleuf van de schuif
C
Zone C verwijderd
Schuif
Sleuf van de schuif
Flens van het afdekraam
7. Technische specificaties
Bedrijfsspanning:
230 V~ +10 % / -15 %
Frequentie:
50–60 Hz
Stand-by:
ca. 1 W
Instelbereik lichtsterkte:
5–2000 lx
Detectiehoek:
360°
Detectiebereik (3 m hoogte)
lopend dwars / frontaal / zittend: ø 24 m / ø 10 m / ø 6 m
Aanbevolen montagehoogte:
2,5–3,5 m
max. totale belasting (kanaal 1 + 2): 1400 W
KANAAL 1 LICHT
Schakeluitgang:
230 V (niet potentiaalvrij)
Nalooptijd:
1 s–20 min
Dimuitgang:
1–10 V DC, max. 100 mA
4 A (bij 230 V AC, cos φ = 1)
Schakelvermogen:
Gloeilampbelasting:
1000 W
Energiespaarlampen:
4 x 7 W, 3 x 11 W, 3 x 15 W, 3 x 20 W, 3 x 23 W
tl-lampbelasting (EVA):
400 VA
tl-lampbelasting (VVG) niet gecompenseerd, seriegecompenseerd: 900 VA
tl-lampbelasting (VVG) parallel gecompenseerd: 400 VA (42µF)
KANAAL 2 aanwezigheid
Nalooptijd aanwezigheid:
1–120 min
Inschakelvertraging aanwezigheid:
---
Schakelvermogen aanwezigheid: 2 A (cos φ= 1)µ, 30 V DC of 250 V AC
Gloeilampbelasting:
400 W
Energiespaarlampen:
2 x 7 W, 2 x 11 W, 1 x 15 W, 1 x 20 W, 1 x 23 W
tl-lampbelasting (EVA):
40 VA
tl-lampbelasting (VVG) niet gecompenseerd, seriegecompenseerd: 200 VA
tl-lampbelasting (VVG) parallel gecompenseerd: -60 VA (7µF)
Omgevingstemperatuur
–10 °C ... +55 °C
Beschermingklasse
II
Beschermingsgraad
IP 40
