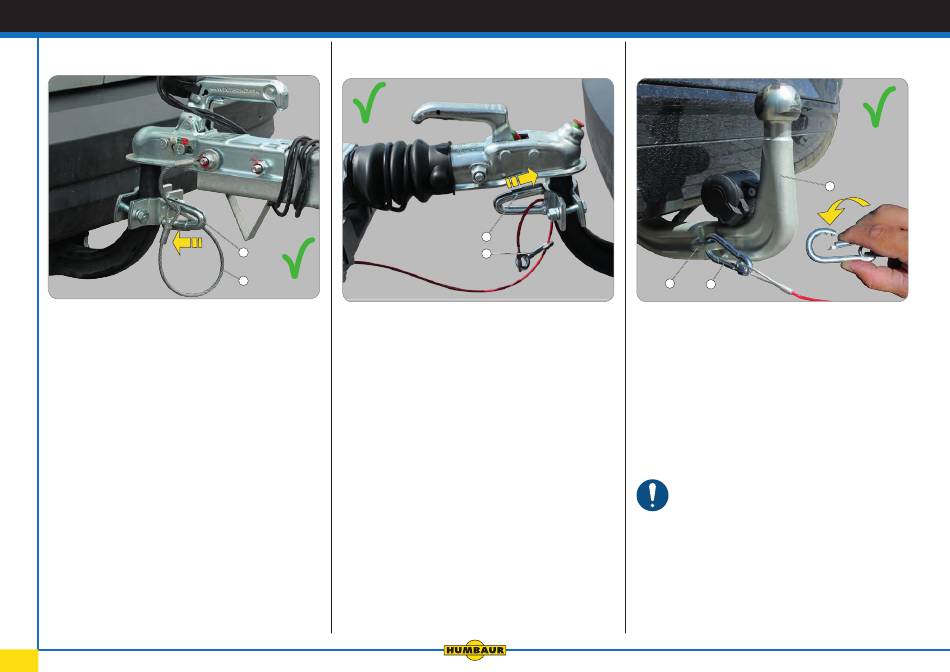

6.3.1 Veiligheidskabel vasthaken (ongeremd)
Veiligheidskabel vastgehaakt
1.
Haak, gesloten
2.
Veiligheidskabel, vergrendeld
►
Plaats de trekkogelkoppeling op de kogelkop van de auto
koppeling – controleer of hij vergrendeld is.
►
Trek aan de sluiting van de kleminrichting (1) en leg tege
lijkertijd de veiligheidskabel (2) als lus erin.
►
Laat de sluiting los.
De veiligheidskabel is erin gelegd en vergrendeld.
►
Controleer of het vereiste zwenkbereik van de kogelkop
peling wordt gewaarborgd.
16/56
V 2019/01
6.3.2 Losbreekkabel vasthaken
1
2
H - 013
Losbreekkabel vastgehaakt
1.
Haak, gesloten
2.
Losbreekkabel met veerhaak, vergrendeld
►
Plaats de trekkogelkoppeling op de kogelkop van de auto
koppeling – controleer of hij vergrendeld is.
►
Trek aan de sluiting van de kleminrichting (1) en leg tege
lijkertijd de losbreekkabel (2) als lus erin.
►
Laat de sluiting los.
De losbreekkabel is erin gelegd en vergrendeld.
►
Controleer of het vereiste zwenkbereik van de kogelkop
peling wordt gewaarborgd.
►
Controleer of de veerhaak (2) gesloten is.
6.3.3 Karabijnhaak (DIN 5299) vergrendelen
1
2
H - 014
Losbreekkabel met karabijnhaak vastgehaakt
1.
Kogelkoppeling, zwenkbaar
2.
Oog aan de zijkant
3.
Losbreekkabel met karabijnhaak, vergrendeld
►
►
►
1
2
3
Druk de klikvergrendeling van de karabijnhaak in.
Haak de karabijnhaak (3) in het bevestigingsoog (2).
De klikvergrendeling van de karabijnhaak sluit automa
tisch wanneer deze wordt losgelaten.
Controleer of de losbreekkabel niet over de grond sleept.
De karabijnhaak moet voldoen aan de norm DIN 5299
en een grootte van 70 mm lang, D=7 mm (vorm C / max.
belasting 180 kg) hebben.
Alleen een karabijnhaak in deze uitvoering mag recht-
streeks op de autokoppeling worden bevestigd!
Kleinere karabijnhaken mogen alleen aan de losbreekka-
bel als een lus worden vastgehaakt!
Origineel gebruiksaanwijzing
H - 015
