Stappen
1. Verwijder de tape waarmee de connectorvergrendeling van de I/O-kaartkabel aan de systeemkaart wordt bevestigd.
2. Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van de systeemkaart.
3. Koppel de ventilatorkabel los van de systeemkaart.
4. Maak de luidsprekerkabel los van de luidsprekerkaart.
5. Til de vergrendeling omhoog en koppel de touchpadkabel los van de systeemkaart.
6. Til de vergrendeling omhoog en koppel de kabel van het toetsenbord los van de systeemkaart.
7. Til de vergrendeling omhoog en koppel de kabel van de toetsenbordverlichting los van de systeemkaart.
8. Verwijder de twee schroeven (M2x4) waarmee de beugel van de USB Type-C op de systeemkaart wordt bevestigd.
9. Til de beugel van de USB Type-C weg van de systeemkaart.

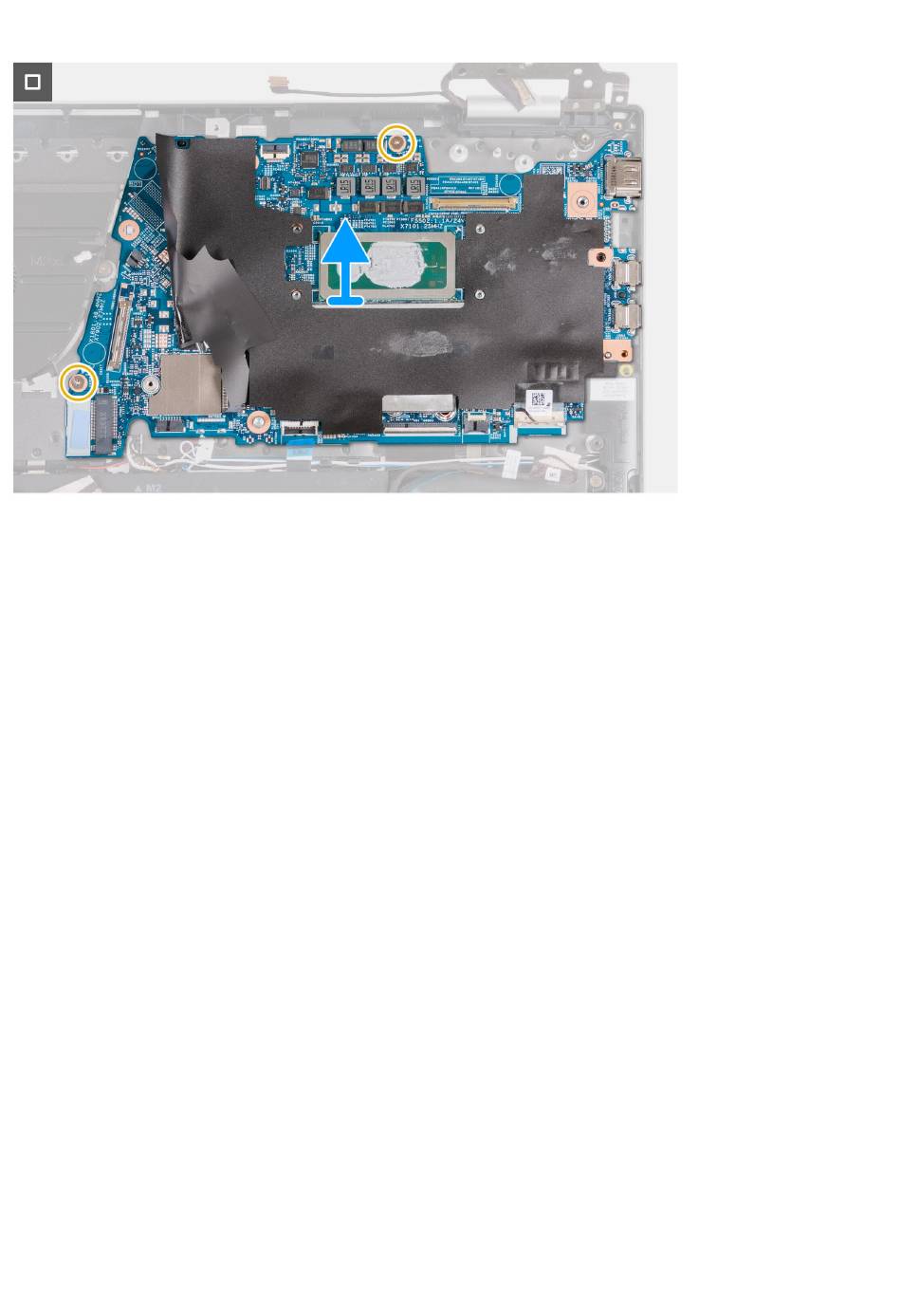

10. Verwijder de twee schroeven (M2x2) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
11. Til de systeemkaart weg van de palmsteun- en toetsenbordeenheid.
De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.
70
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
