De systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING: Wanneer u dit onderdeel installeert, raadpleegt u het techsheet dat bij de servicekit is gebundeld. Dit is alleen
van toepassing op computers met de volgende Graphics Processing Unit (GPU)-configuraties waarop Element 31-vet wordt
toegepast op de CPU.
● NVIDIA GeForce 3070 Ti
● NVIDIA GeForce 3080 Ti

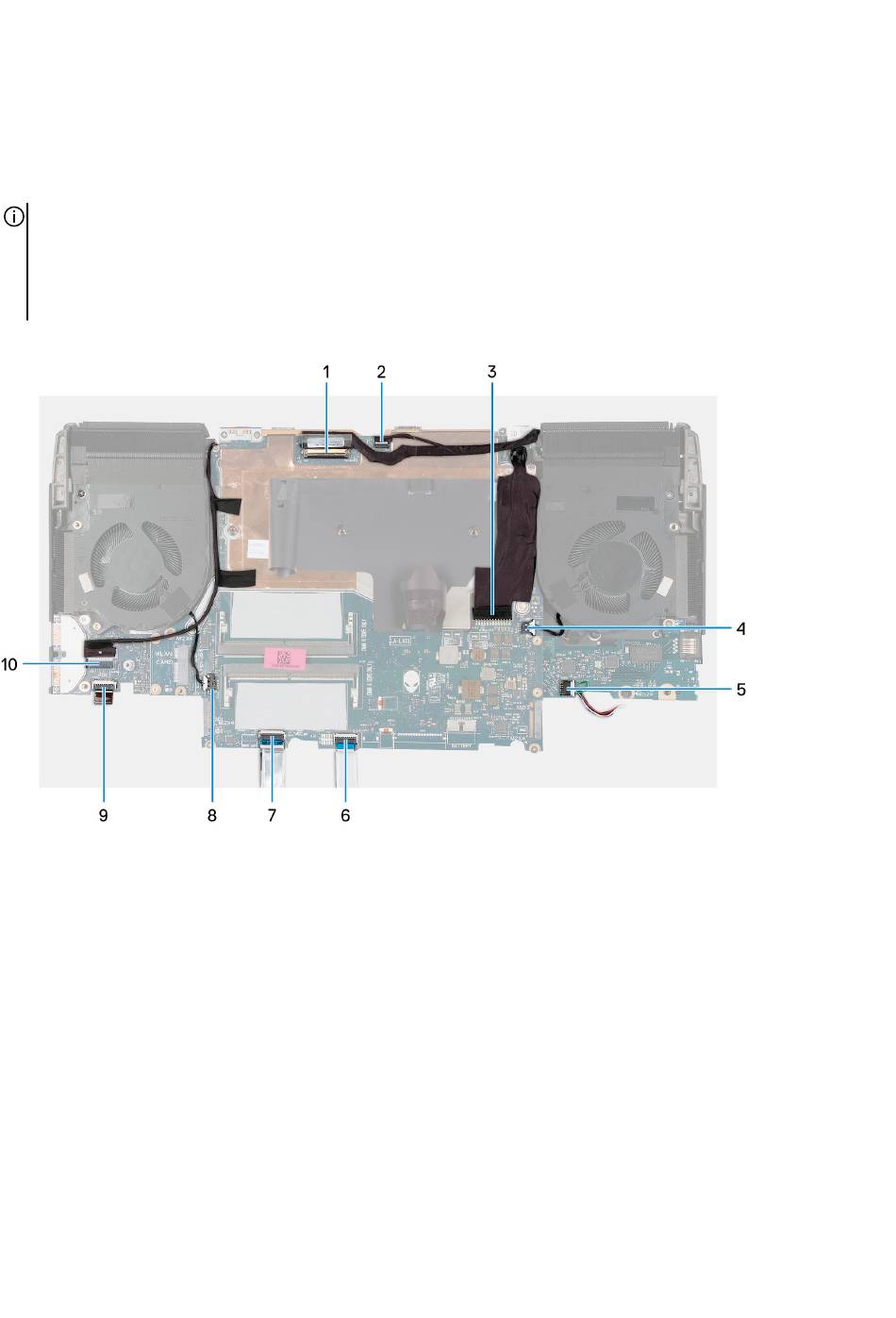

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. Beeldschermkabel
2. Alien Head-LED-kabel
3. Kabel voor voedingsadapter
4. Rechterventilatorkabel
5. Luidsprekerkabel
6. Kabel van touchpad
7. Kabel van de toetsenbordkaart
8. Linkerventilatorkabel
9. Kabel aan-/uitknop
10. Camerakabel
De volgende afbeelding(en) geeft/geven de locatie van de systeemkaart aan en biedt/bieden een visuele weergave van de
installatieprocedure.
