5.3.2
Externe plaatsing
Het is noodzakelijk om een solide ondersteuning te creëren waarop het apparaat kan worden geplaatst.
Deze ondersteuning moet perfect vlak en horizontaal zijn, de afmetingen moeten geschikt zijn voor de afmetingen
van de eenheid.
De vloer moet:
- opgenomen zijn in een geschikt fundament met een hoogte ten opzichte van het omringende terrein van circa
15-20 cm;
- vlak, horizontaal en in staat zijn minstens 4 keer het werkgewicht van de eenheid te ondersteunen;
- minstens 30 cm langer en breder zijn dan de eenheid.
De eenheden zenden een laag trillingsniveau naar de grond maar het is hoe dan ook raadzaam tussen het basisframe
en het steunvlak een onbuigzame rubberen band te plaatsen.
Als een betere isolatie vereist is, is het raadzaam om trillingdempers te gebruiken die als accessoire verkrijgbaar zijn.
De eenheden mogen niet opgesteld worden in de nabijheid van kantoren, slaapkamers of zones waarin een lage
geluidsemissie vereist wordt.
Het is ook raadzaam de installatie niet uit te voeren in smalle doorgangen of kleine ruimtes om fenomenen als
weerkaatsing, resonantie en akoestische interactie met elementen buiten de eenheid te voorkomen.
Het wordt aanbevolen de eenheden niet te installeren in een ruimte met een agressieve chemische atmosfeer om
het risico van corrosie te vermijden.
Er dient speciale aandacht geschonken te worden aan atmosferen die natriumchloride bevatten.
5.3.3
Antitrilelementen
Om de trillingen die op het structuur worden overgedragen te verminderen, wordt het aanbevolen om de eenheden
op rubberen antitrilelementen te installeren beschikbaar als optie en op verzoek te bestellen.
Het afmetingenschema met de afdruk op de vloer vermeldt de positie en de belasting van ieder antitrilelement.
De bevestiging van de antitrilelementen moet uitgevoerd worden voordat de eenheid op de grond gezet wordt.
Zie voor de installatie van de antitrilelementen de instructies die bij deze optionele onderdelen gevoegd zijn.
Tijdens de bevestiging van de antitrilelementen moet de eenheid niet meer dan 200 mm van de vloer
opgetild worden en dient men geen lichaamsdelen onder de eenheid te houden.
5.3.3.1
Rubberen antitrilelementen
Het antitrilelement bestaat aan de bovenkant uit een metalen stolp waarin een schroef zit voor de bevestiging op de
basis van de eenheid. Het antitrilelement wordt op de basis vastgezet via de twee gaten op de flens. Op de flens van
het antitrilelement staat een nummer dat op de hardheid van de rubberen steun duidt.
Vertaling van originele instructies
Installatiehandleiding
24

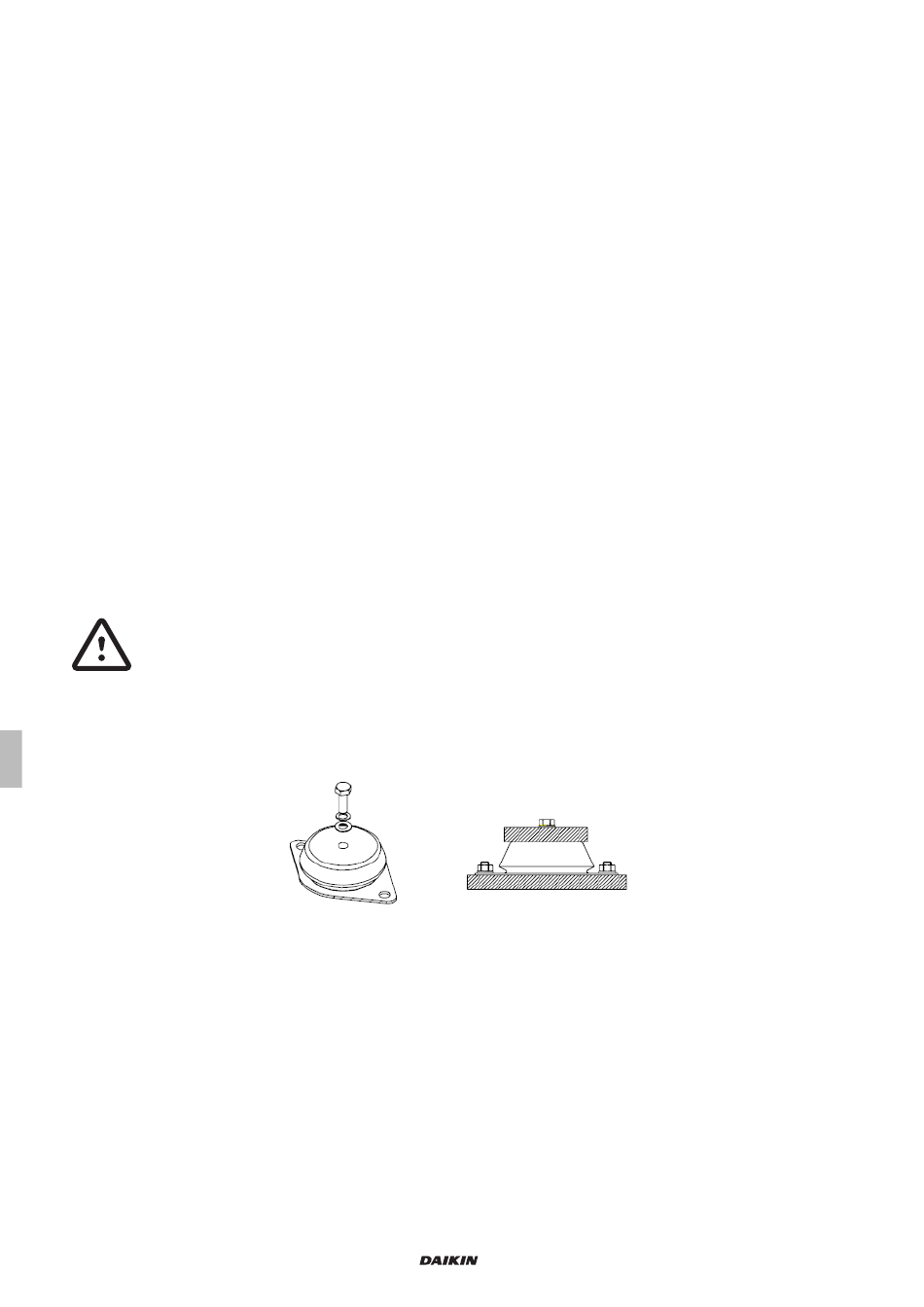

Afb. 7 Rubberen/metalen antitrilelementen
Wij behouden ons het recht voor zonder voorgaande kennisgeving wijzigingen aan het ontwerp aan te brengen
UATYQ*Y1
Packaged Rooftop
4P522680-1
