M-Bus
De M-Bus is een master-slave-systeem voor het uitlezen van data van energie- en volumestroomme-
ters (elektra, warmte, water, gas).
De M-Bus-ingang is voor maximaal 4 M-Bus „unit loads" geschikt, er kunnen daarom maximaal 4 M-
Bus meters met telkens 1 „unit load" worden aangesloten. De regelaar (master) leest cyclisch de
waardes van de betreffende apparaten uit, de intervaltijd is instelbaar.
De regelaar is daarom als master voor de parallelle aansluiting van maximaal vier M-Busmeters
(slaves) geschikt.
Er kunnen in totaal max. 32 M-Buswaardes per module worden uitgelezen. Er mag slechts één mas-
ter in het M-Bus-systeem aanwezig zijn.
Dit menu bevat alle opgaves en instellingen, welke voor de opbouw van een M-Bus-netwerk noodza-
kelijk zijn.
Voorn gebruik van de M-Bus-aansluiting dient de betreffende jumper in de correcte positie te wor-
den gezet (zie montagehandleiding „Jumperpositie J1 en J2").
Instellingen

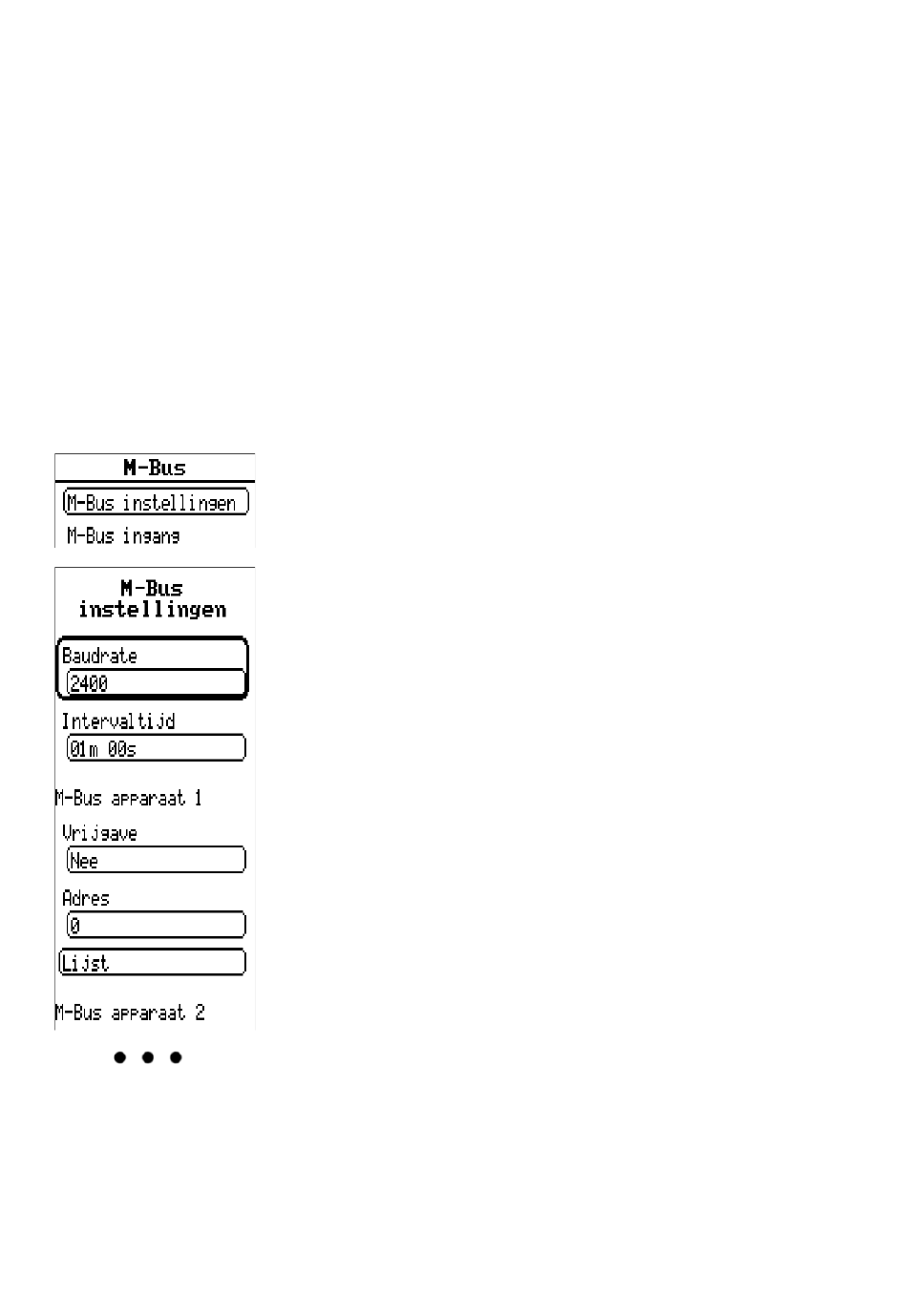

In het menu M-Bus / M-Bus instellingen worden de algemene instellingen
voor de M-Bus en de adressen van de M-Busapparaten gedefinieerd.
Baudrate
De standaard baudrate van de M-Busapparaten is 2400 Baud. De stan-
daardinstelling hoeft daarom in de meeste gevallen niet te worden gewij-
zigd.
Intervaltijd
De intervallen voor uitlezen kunnen van 10 seconden tot 2 dagen ingesteld
worden. Grote intervallen belasten de batterij van batterij gevoede M-Bus-
meters minder.
M-Bus apparaat 1-4
Voor ieder aangesloten M-Busapparaat dient de vrijgave op „Ja" ingesteld
en het slave-adres (tussen 0 en 250) opgegeven worden. Het slave-adres
wordt volgens de opgave van de fabrikant op het M-Bus apparaat inge-
steld. Er mogen geen 2 dezelfde slave-adressen in het M-Busnetwerk be-
schikbaar zijn.
Programmering – M-Bus
47
