Mechanische installatie

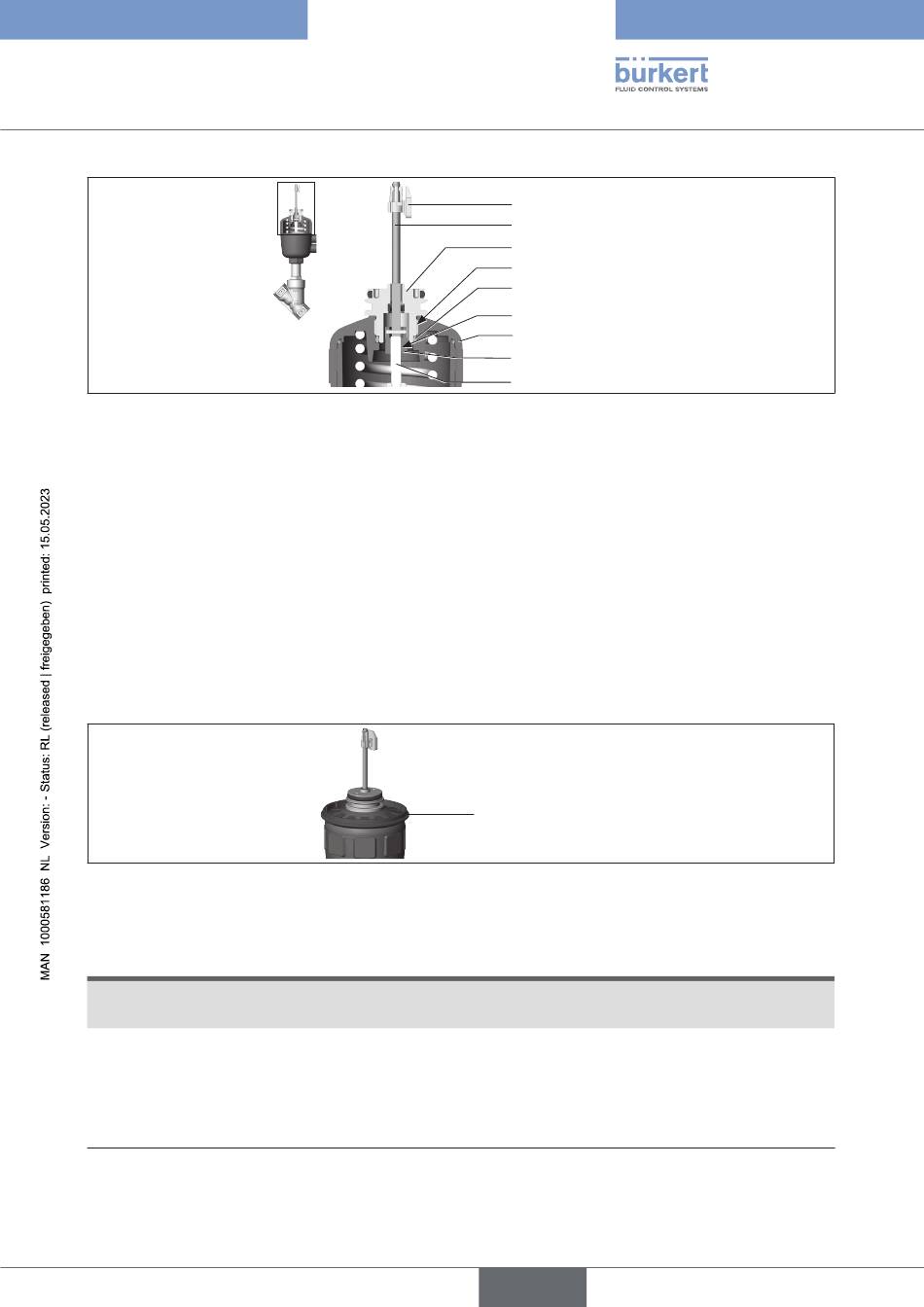

Afbeelding 13:
Schakelspil monteren (2), externe stuurluchtgeleiding
→
O-ring naar beneden in aandrijvingdeksel drukken.
→
Met de hand de schakelspil (en het centraal vastgeschroefde geleidingselement) met het kunststof deel
aan de spindel van de aandrijving schroeven en voorlopig niet vastdraaien.
→
Geleidingselement in het deksel van de aandrijving met een nokkensleutel* inschroeven (aandraaimoment:
max. 8 Nm).
→
Schakelspil aan de spindel van de aandrijving vastdraaien. Daarvoor is aan de bovenkant een sleuf aan-
gebracht (aandraaimoment: max. 1 Nm).
→
Puck op schakelspil schuiven en vastklikken.
2. Apparaat monteren
Afbeelding 14:
Afschermring monteren
→
Afschermring aan aandrijvingdeksel vastdraaien (alleen voor aandrijvingsgrootte ø50 en ø63).
LET OP
Beschadiging van de printplaat of uitval van de functie.
Let erop dat de puck vlak in de geleiderail ligt.
→
De puck en het apparaat zo uitlijnen, dat de puck in de geleiderail van het apparaat ligt (zie volgende
afbeelding).
*Tap-Ø: 3 mm, tapafstand: 23,5 mm
Puck
Schakelspil
Geleidingselement
Max. 8 Nm
O-ring
Max. 1 Nm
Aandrijvingdeksel
Kunststof deel
Spindel (aandrijving)
Afschermring
