7.4.2
Aandrijving draaien, apparaat zonder zeskant
De positie van de aansluitingen kan door verdraaien van de aandrijving 360° traploos worden uitgelijnd.

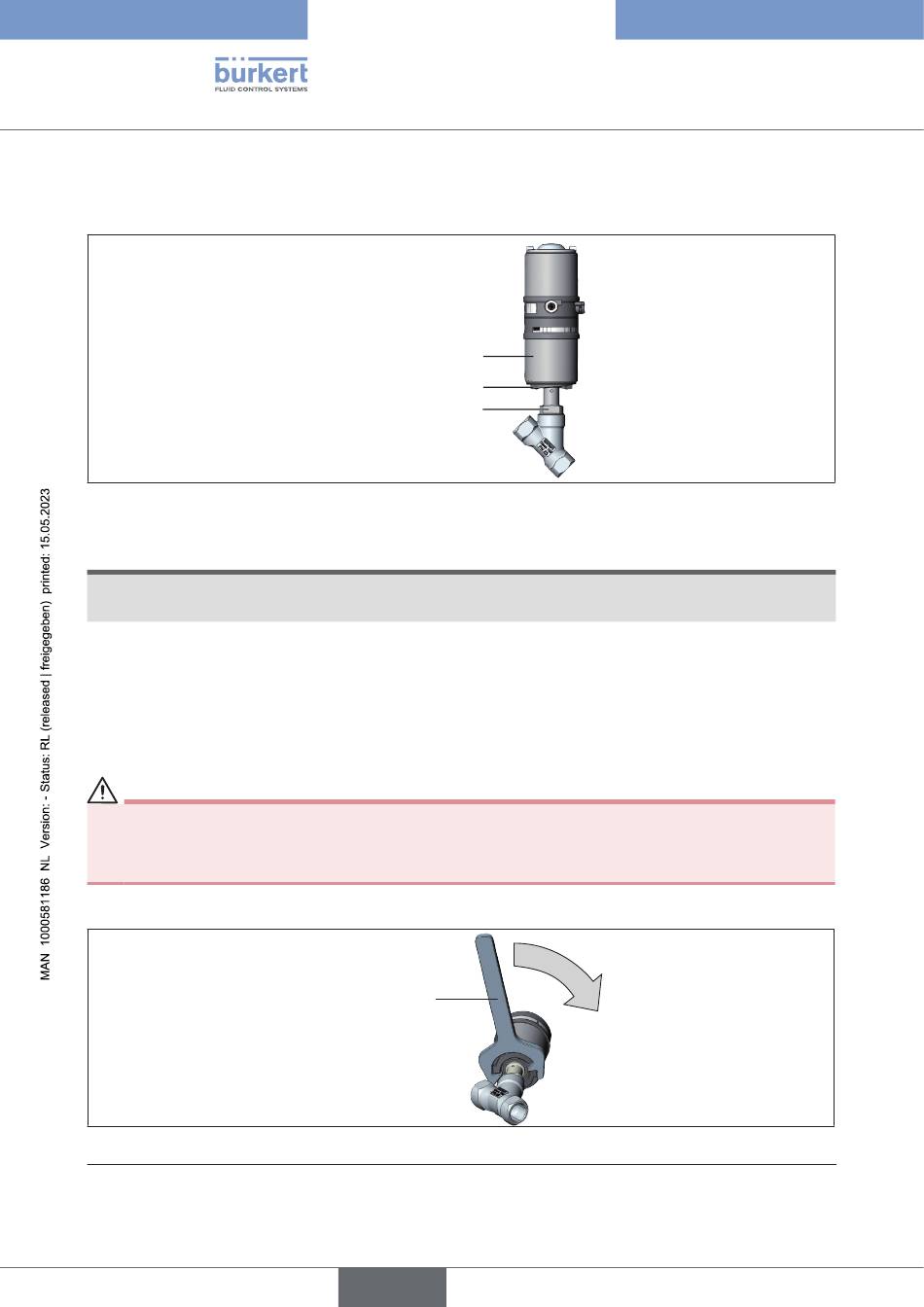

Afbeelding 19:
Aandrijving draaien (1), apparaat zonder zeskant
→
Ventielhuis spannen in een bevestigingsinrichting (alleen voor nog niet ingebouwde ventielen).
LET OP
Beschadiging van de zittingdichting of contour van de zitting.
Het ventiel moet bij het draaien van de aandrijving geopend zijn.
→
Bij stuurfunctie A en I*:
stuurluchtaansluiting 1 met perslucht onder druk zetten.
→
Apparaat handmatig met voorstuurventiel schakelen.
→
Op het sleutelvlak van de huisverbinding met passende vorksleutel tegenhouden.
→
Speciale sleutel** nauwkeurig in sleutelcontour van de aandrijving zetten.
GEVAAR
Gevaar voor letsel door hoge druk en ontsnappende media.
Bij verkeerde draairichting kan de huisverbinding loskomen.
Aandrijving alleen in voorgeschreven draairichting draaien.
→
Door rechtsom te draaien (van onderen gezien) de aandrijving in de gewenste positie zetten.
Afbeelding 20:
Aandrijving draaien (2), apparaat zonder zeskant
*indien variant aanwezig
28
**speciale sleutel zie toebehoren.
Aandrijving
Sleutelcontour
Sleutelvlakken van de
huisverbinding
Speciale sleutel
