MSA
9
Bijlage: Elektrische installatie
De bedrading en elektrische installatie moet afhankelijk van de gebruik-
te instrumenttypes worden uitgevoerd.
Details m.b.t. de elektrische installatie vindt u in de desbetreffende te-
keningen.
9.1

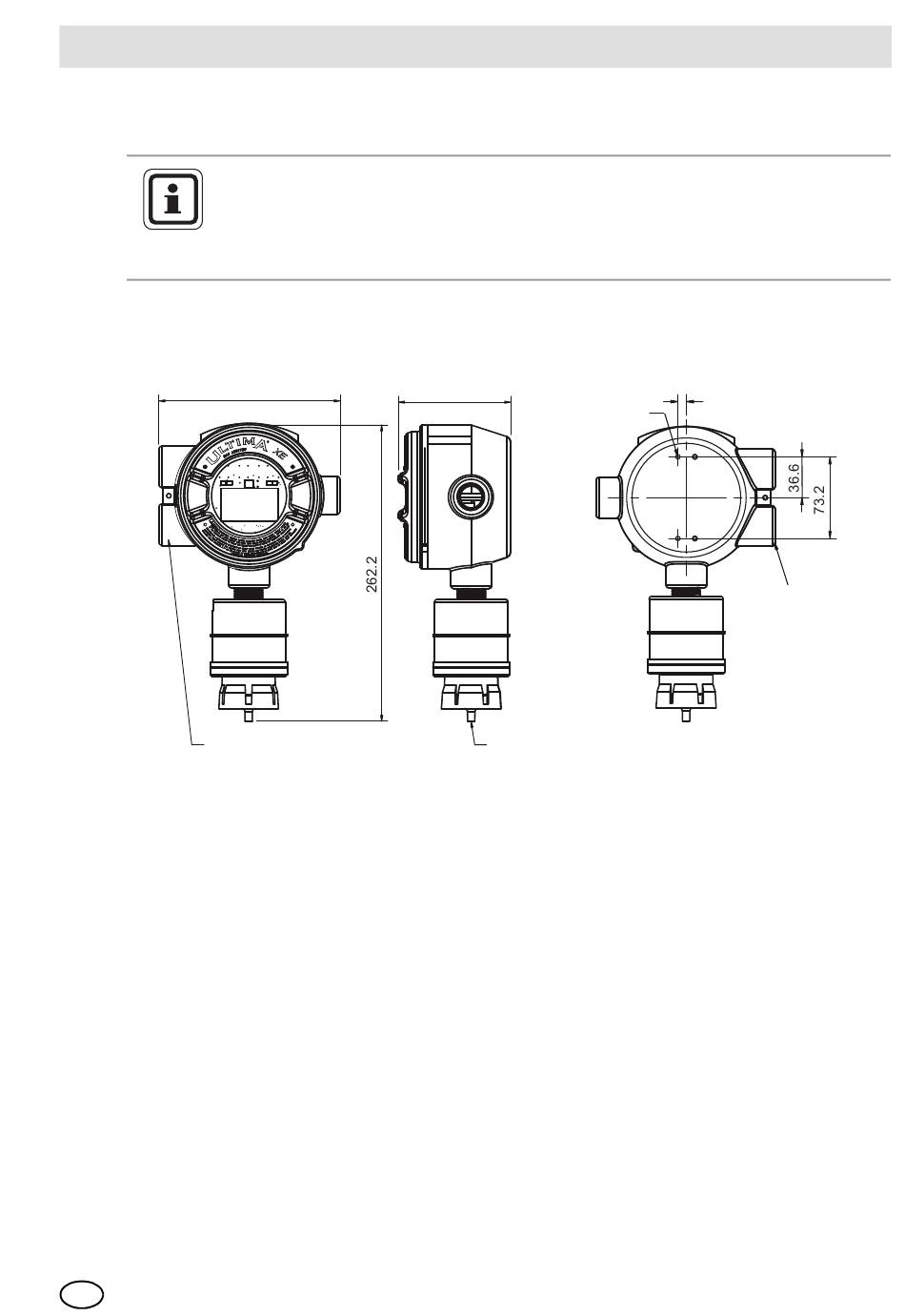

Installatie ontwerptekening [CE] - ULTIMA XE
160.3
M4 x 0.7 set screws (4 places)
for M25 x 1.5 cable gland thread only
Opmerkingen:
-
Gewicht instrument: 4,72 kg
-
Behuizing instrument: 316 Roestvaststaal V2A
-
Afmetingen in millimeters.
-
Installeer de Ultima XE met de sensorinlaat naar beneden gericht.
-
Tijdens de installatie moeten bij alle kabeldoorvoeren gecertificeerde kabelwar-
tels of blindpluggen worden geïnstalleerd.
-
Alle kabelbeschermingen moeten alleen aan een uiteinde geaard worden.
-
NPT-schroefdraad moet voldoen aan de eisen van ANSI/ASME B1.20.1 en
moet sleutelvast worden aangedraaid.
NL
99.3
10-32 mounting
screw holes
(2 places)
Sensor Inlet
®
ULTIMA X
- serie
Bijlage: Elektrische installatie
7.6
¾" NPT
(4 places)
73
