Infrarood gasmonitor
Inhoudsopgave
3 Installatie

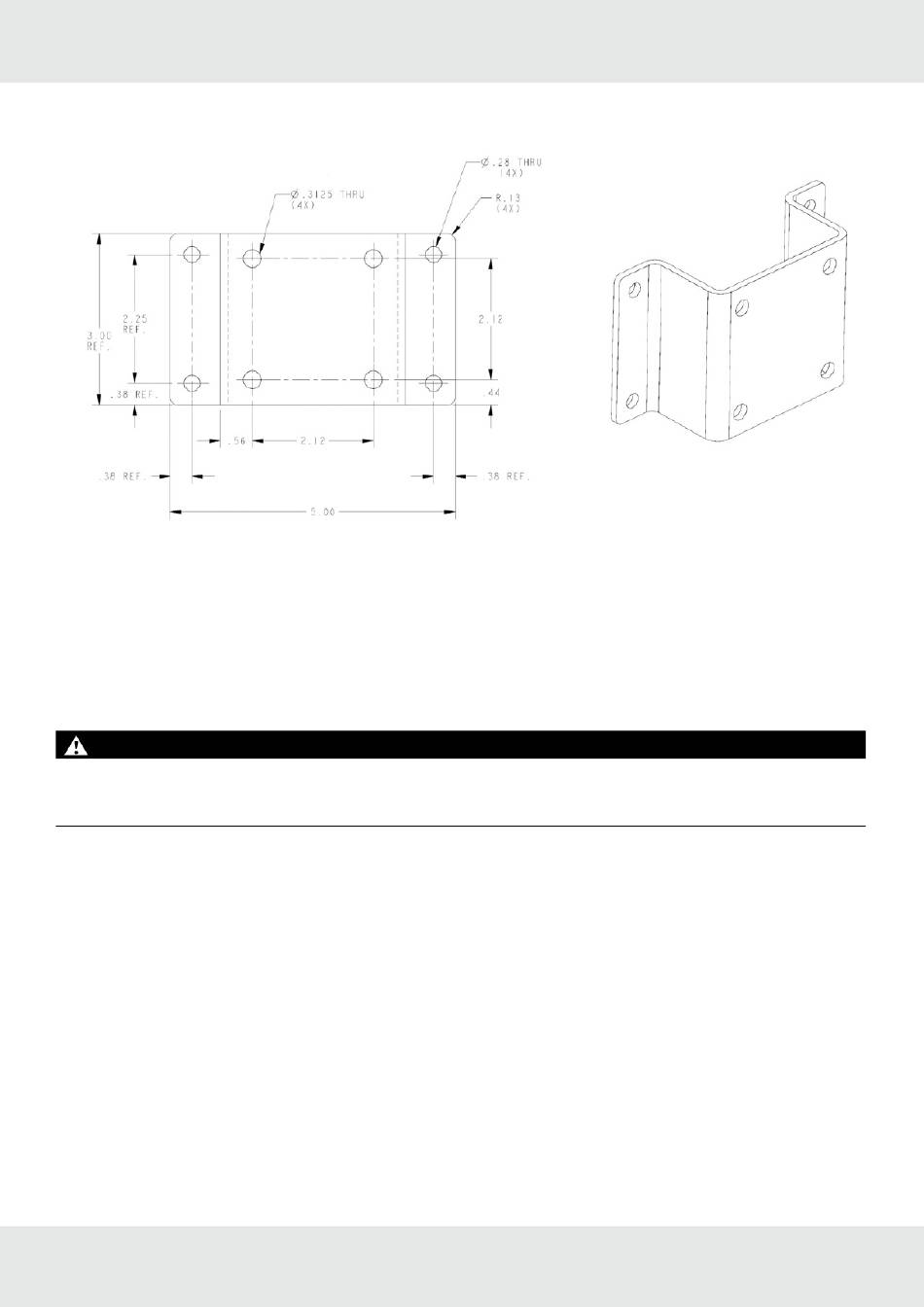

Afbeelding 6 Montagebeugel voor roestvast stalen aansluitkast
2. Als u niet gebruik maakt van de door MSA geleverde aansluitkast, raadpleeg dan
installatietekening om er zeker van te zijn dat er voldoende ruimte is. Zorg ervoor dat de weerbeschermkap
eenvoudig kan worden verwijderd en geplaatst.
3. De optimale oriëntatie voor het toestel is horizontaal.
3.2
Elektrische installatie
Aanwijzingen voor elektrische aansluiting
VOORZICHTIG!
Het toestel mag alleen geïnstalleerd worden in overeenstemming met de geldende richtlijnen, anders wordt de veilige
werking van het toestel niet gegarandeerd.
Het niet opvolgen van deze waarschuwing kan leiden tot gering of matig letsel.
• Aanbevolen wordt een geïsoleerde kabel voor meettoestellen te gebruiken.
• Houd altijd de maximale kabellengtes en diameters aan zoals hieronder vermeld.
• Water of verontreiniging kan via de kabel in het toestel dringen. In gevarenzones wordt het aanbevolen de kabel in
een lus voor de ingang naar het toestel te leggen of om deze licht te buigen om te voorkomen dat er water
binnendringt.
Bedradingsvoorschriften
Het apparaat is een driedraads-transmitter die werkt in de stroombronmodus en die rechtstreeks op de ingangsdraden
kan worden aangesloten of met een optionele aansluitkast. In de volgende tabel staan typische kabellengten en
draadafmetingen voor installatie. Het HART-signaal vereist een belasting over het signaal.
13
PrimaX® IR
Afbeelding 2
of de
