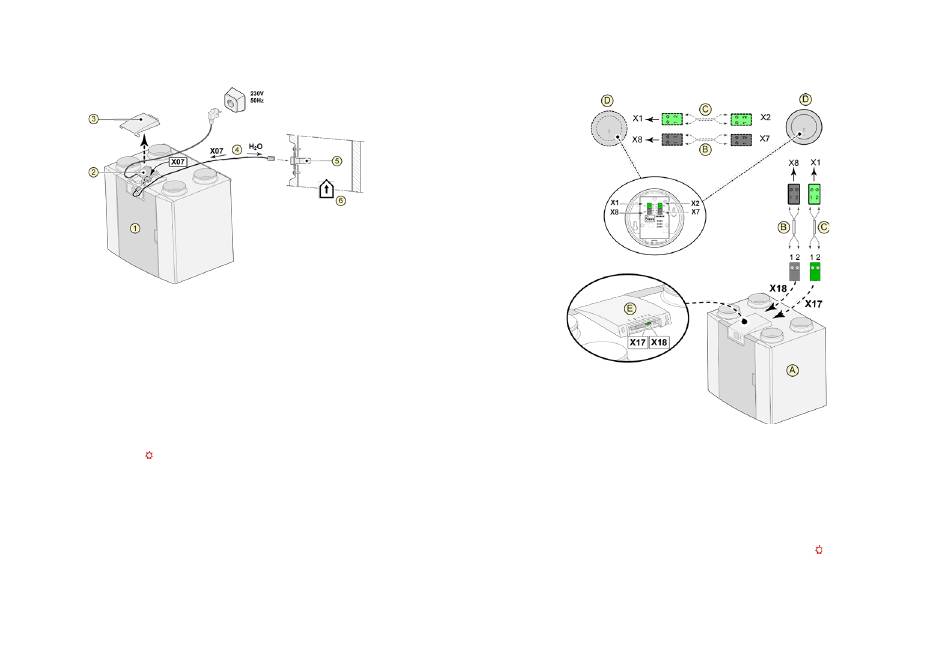

11.3 Aansluiten vocht sensor
1 = Ubiflux Vigor toestel (Als voorbeeld is een
Ubiflux Vigor 4-0 toestel afgebeeld)
2 = Basis print
3 = Afdekkap
4 = Bij vochtsensor meegeleverde kabel
5 = Vochtsensor (RH)
6 = Kanaal uit woning
Voor het inschakelen en instellen van de gevoeligheid van de vochtsensor, ga naar stapnummer
7.1 en 7.2 in het instelmenu
.
42 | Art.-nr.: 617221-A
11.4 Aansluiten CO₂ sensor(en)
A = Ubiflux Vigor toestel W600 (Als voorbeeld is een
Ubiflux Vigor 4-0 toestel afgebeeld)
B = 2-polige stuurstroomkabel voor 24V-voeding
(zwarte connectoren)
C = 2-polige stuurstroomkabel voor eBus-aansluiting
(groene connectoren)
D = CO
-sensor(en); maximaal 4 stuks aansluiten
2
E = Aansluiting X17 (eBus) en X18 (24V) op het Ubiflux Vigor
toestel
Voor het in- en uitschakelen van de CO
-sensor(en), stel stapnummer 6.1 in het instelmenu
2
in op de juiste instelling; stel voor instelling van de minimale en maximale PPM waarde van de
CO
-sensor(en) indien nodig de stapnummers 6.2 t/m 6.9 in op de juiste waarden.
2
opmerking: dipswitch moet worden ingesteld voor een goede werking
(zie handleiding CO2 sensor)
