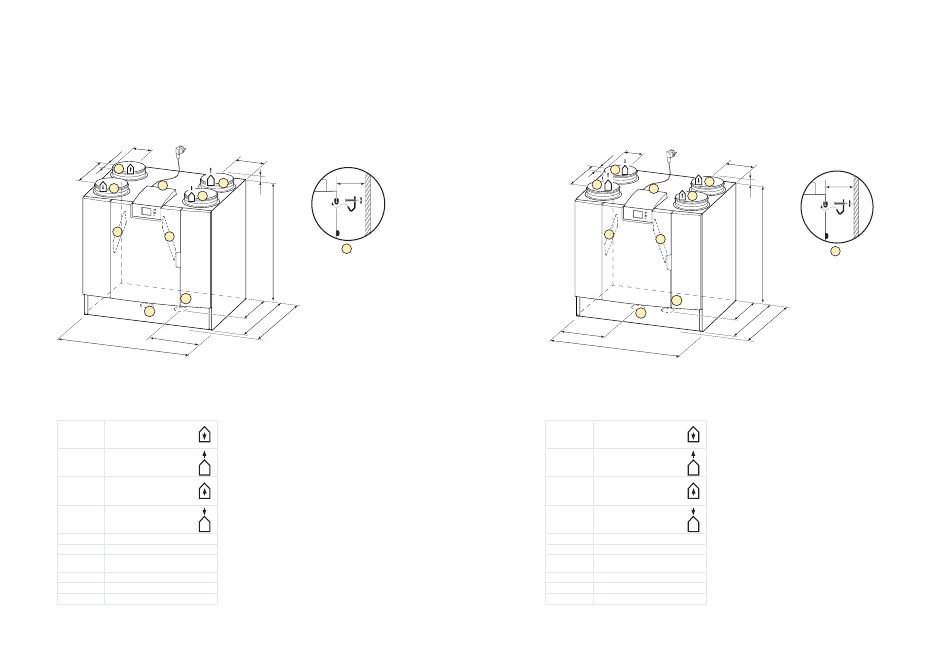

3.2 Aansluitingen en afmetingen
Het Ubiflux Vigor-toestel is leverbaar in een linker en een rechter uitvoering. Bij een linker uitvoering
zitten de "warme" aansluitingen (uit woning 3 en naar woning 1) aan de linker zijde van het toestel;
de sifon wordt dan gemonteerd in de rechter opening onder het toestel. Bij een rechter uitvoering
zitten de "warme" aansluitingen (1 & 3) aan de rechterzijde van het toestel.
Linker uitvoering
125
144
3
469
5
1
4
7
8
6a
6b
251
850
Alle maten in millimeters. Diameter van alle boordringen is 200 mm.
1
Naar woning
2
Naar buiten
3
Uit woning
4
Van buiten
5
Elektrische aansluitingen
6a
Sifonaansluiting
Afsluitdop ongebruikte sifonaansluiting;
6b
niet verwijderen!
7
Afvoerfilter
8
Toevoerfilter
9
Ophanging
8 | Art.-nr.: 617221-A
125
8 mm
2
42
2x
9
800
299
606
661
Rechter uitvoering
125
144
4
469
1
2
5
3
8
7
6a
6b
251
850
Alle maten in millimeters. Diameter van alle boordringen is 200 mm.
1
Naar woning
2
Naar buiten
3
Uit woning
4
Van buiten
5
Elektrische aansluitingen
6a
Sifonaansluiting
Afsluitdop ongebruikte sifonaansluiting;
6b
niet verwijderen!
7
Afvoerfilter
8
Toevoerfilter
9
Ophanging
125
8 mm
42
2x
9
800
299
606
661
Ubiflux Vigor W600 | 9
