Samenvatting van Inhoud voor joke ENESKAmicro 600

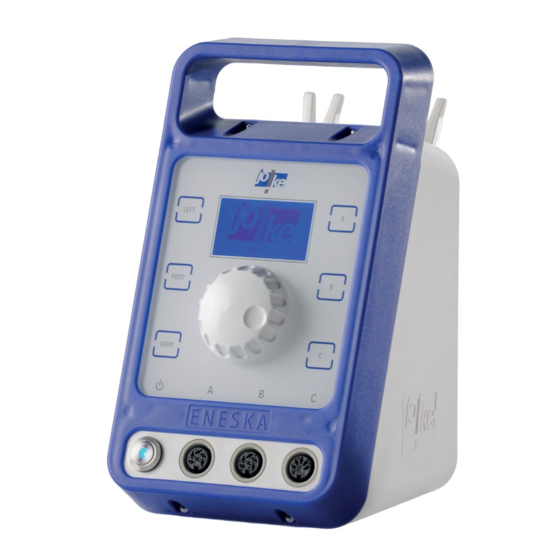

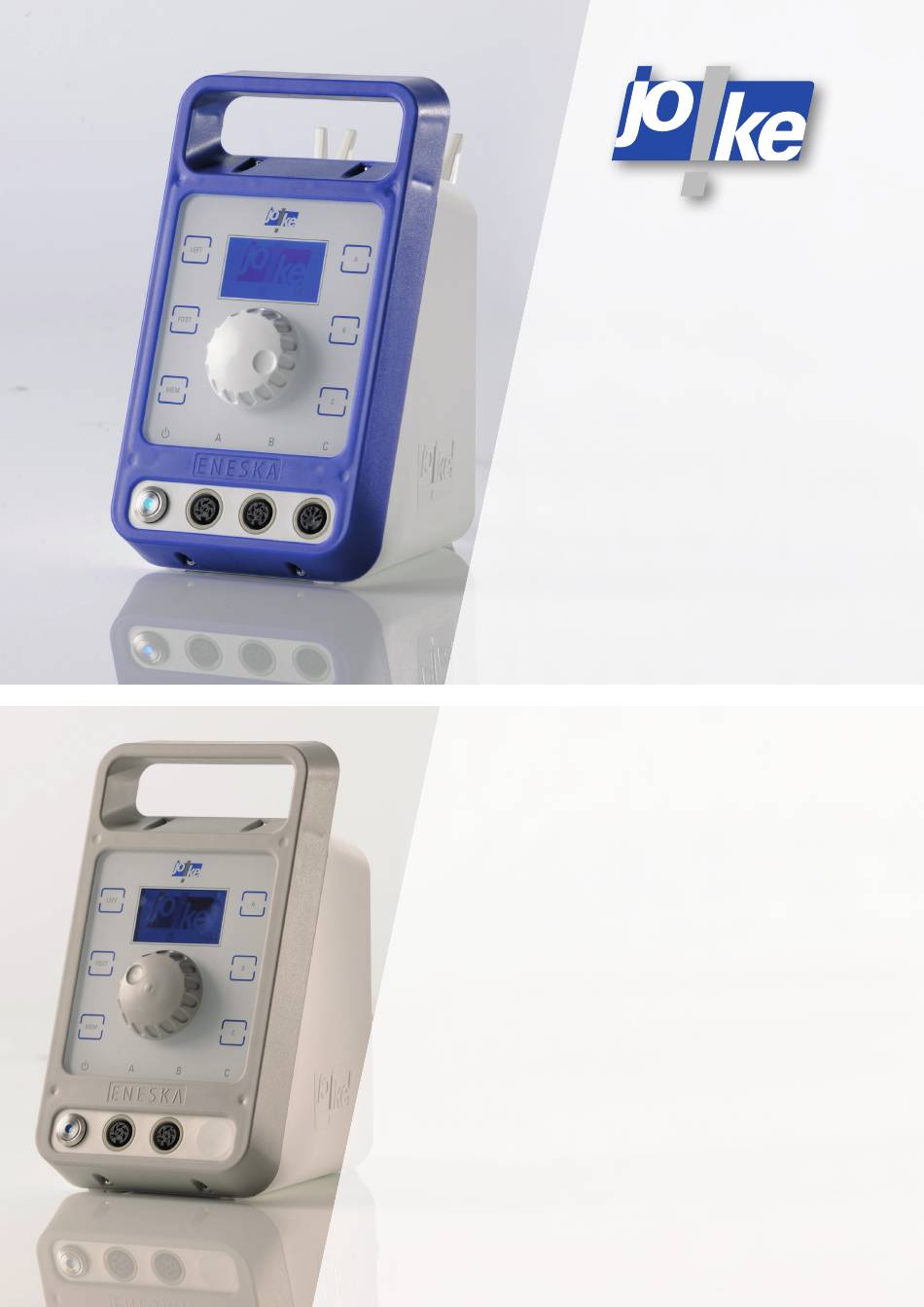

- Pagina 1 Gebruiksaanwijzing ENESKAmicro 600 ENESKAmicro 450...
-
Pagina 3: Inhoudsopgave
Inhoudsopgave 1 Aanwijzingen m.b.t. de handleiding ........4 2 Productoverzicht . -
Pagina 4: Aanwijzingen M.b.t. De Handleiding
13 Spantang vervangen..........27 HT 60, HT 60 XL . -
Pagina 5: Productoverzicht
Productoverzicht Afb . 1 Spantang Motorkabel Handstuk ENESKAmicro-besturingseenheid Motor Een omvangrijk overzicht vindt u in de joke-catalogus voor oppervlaktebewerking, hoofdstuk “Aandrijfunits en handstukken” . Technische gegevens Besturingseenheid ENESKAmicro 450 Motoraansluitingen 2 aansluitingen voor borstelloze gelijkstroommotoren Aansluitspanning 115/230 V, 50/60 Hz Max . toerental 45.000 min... -
Pagina 6: Aansluiting
Toegestane motoren Max. Verbinding Motorkabel toerental handstuk - (min motor −1 ENESKAmicro Motor SE3 50 .000 ENESKAmicro S ENESKAmicro Motor SE4 50 .000 ENESKAmicro S ENESKAmicro COMPACT SE 50 .000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60 60 .000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60 SMALL 60 .000 COMPACT... - Pagina 7 Toegestane handstukken met (+)-aansluiting Max. toerental (min −1 Hoekhandstuk JEKC 300 20 .000 Hoekhandstuk JERA 270 20 .000 Hoekhandstuk JERA 270 S 18 .000 Hoekhandstuk WE4-45 30 .000 Hoekhandstuk WE4-90 30 .000 Toegestane handstukken met (-)-aansluiting Max. toerental (min −1 Bandslijper JBS 100 13 .000 Fijn handstuk JIG 400...
-
Pagina 8: Veiligheid
Beoogd gebruik ENESKAmicro-systemen zijn uitsluitend bestemd voor het slijpen, frezen, afbramen en polijsten met de toegestane gereedschappen uit de catalogus van joke . ENESKAmicro-systemen mogen uitsluitend worden gebruikt met daarvoor goedgekeurde compo- nenten en toebehoren (zie hoofdstuk 3, “Technische gegevens”) . -
Pagina 9: Bedienings- En Weergave-Elementen
Bedienings- en weergave-elementen 18 000 rpm Afb . 2 Aansluiting B (borstelloze gelijkstroom- Netschakelaar motor) Aansluiting C (DC-koolborstelmotor; indien MEM-toets aanwezig) FOOT-toets Aansluiting pedaal of PLC LEFT-toets Zekering Display Aansluiting netstekker Toerentalweergave als werkelijke waarde Handstukhouder (indien aanwezig) of in % Draaggreep Toerentalweergave als balkjes Informatie:... -
Pagina 10: Eerste Inbedrijfstelling
Eerste inbedrijfstelling Zekering vervangen (indien nodig) De besturingseenheid is af fabriek ingesteld op 230 V en voorzien van twee zekeringen à 2 A . Een van deze twee zekeringen is bedoeld als reserve . Daarnaast worden er twee zekeringen à 4 A bijgeleverd . Voorzichtig! Uitsluitend de volgende zekeringen gebruiken: •... -
Pagina 11: Motorkabel Aansluiten
Motorkabel aansluiten Voorzichtig! De kabel altijd voorzichtig in de aansluitbus van de besturingseenheid steken en opletten dat de contacten en schroefdraad niet beschadigd raken . • Aansluiting A: borstelloze gelijkstroommotor • Aansluiting B: borstelloze gelijkstroommotor • Aansluiting C: DC-koolborstelmotor Afb . 5 Motor aansluiten Voorzichtig! Motor en kabel altijd voorzichtig verbinden en opletten dat de contacten en schroefdraad niet... -
Pagina 12: Handstuk Aansluiten
Handstuk aansluiten Voorzichtig! Motor en handstuk voorzichtig verbinden en opletten dat de contacten, de as van de motor, de koppeling van het handstuk en de schroefdraad niet beschadigd raken . Altijd het bijgeleverde gereedschap gebruiken . Als er weerstand te voelen is voordat de schroefdraad volledig ingeschroefd is, de spantang van het handstuk eerst handmatig draaien tot de koppeling in elkaar grijpt . -
Pagina 13: Taal Instellen (Indien Nodig)
Taal instellen (indien nodig) Handeling Weergave op het display = ESC = XXXXXXXX = = ESC = MAIN MENU = ----------------------------------- - __________ - __________ - __________ Hoofdmenu oproepen = ESC = ___________ = ----------------------------------- - XXXXXX Language - __________ - __________ Taalmenu selecteren = ESC = ___________ =... -
Pagina 14: Gereedschap Monteren Of Vervangen
Gereedschap monteren of vervangen Waarschuwing! Om letsel door onbedoeld draaien van het gereedschap te voorkomen, gereedschap uitsluitend bij uitgeschakelde besturingseenheid aansluiten of vervangen! Waarschuwing! Om letsel door loskomend gereedschap te voorkomen, gereedschap altijd tot de aanslag in de spantang steken en bij de handstukken JEHR 500, JIH 300 en JIR 310 bovendien de spantang afstellen! Voorzichtig! Alle onderdelen grondig reinigen alvorens ze te monteren . -
Pagina 15: Jehg 400 / Jhg 210
JEHG 400 / JHG 210 Afb . 12 JEHR 500, JIR 310 CLICK CLICK Afb . 13 JERA 270, JBMH 300 N Afb . 14 15 15... -
Pagina 16: Jera 270 S
JERA 270 S Afb . 15 JIH 300 90° 90° Afb . 16 JKC 345, JIC 390, JEKC 300, WE4-45, WE4-90 Afb . 17 16 16... -
Pagina 17: Jmfc 300 S / 300 M
JMFC 300 S / 300 M Afb . 18 17 17... -
Pagina 18: Bediening
Bediening Apparaat in- en uitschakelen Afb . 19 Draairichting selecteren Alleen als het handstuk voor twee draairichtingen is goedgekeurd, kan de draairichting linksom worden geselecteerd . Mogelijkheid A: 18 000 rpm LEFT LEFT FOOT LEFT Afb . 20 Mogelijkheid B: Afb . -
Pagina 19: Motor Selecteren
LEFT FOOT Afb . 22 Blokkering opheffen bij 50.000 min −1 Besturingseenheden ENESKAmicro 600 met motoren COMPACT HT60 en HT60 small: » 50 .000 min instellen . −1 » De regelknop indrukken . Het hogere toerentalbereik wordt vrijgegeven en kan met de regelknop worden ingesteld (max . -
Pagina 20: Motor Starten
Motor starten Afb . 23 Motor stoppen Afb . 24 20 20... -
Pagina 21: Informatie Over Het Apparaat Oproepen
Informatie over het apparaat oproepen Handeling Weergave op het display = ESC = XXXXXXXX = = ESC = MAIN MENU = ----------------------------------- - __________ - __________ - __________ Hoofdmenu oproepen = ESC = ___________ = ----------------------------------- - __________ - __________ - XXXXXX Interface Interface selecteren... -
Pagina 22: Voetmodus Gebruiken
Voetmodus gebruiken Met een pedaal kan het toerental van het gereedschap tijdens de bediening met de voet worden geregeld . Hierbij kunnen variabel toerentallen tussen 0 en het ingestelde toerental worden gese- lecteerd . Voetmodus inschakelen XX rpm Afb . 25 Toerental vastleggen XX rpm XX rpm... -
Pagina 23: Memoryfunctie (Mem) Gebruiken
Memoryfunctie (MEM) gebruiken Met de memoryfunctie kan voor alle drie aansluitingen (A, B en C) een eigen toerental, een draairichting (linksom of rechtsom) en de geactiveerde voetmodus worden opgeslagen, zodat de instellingen ook na het uit- en inschakelen van de besturingseenheid behouden blijven . Als de memoryfunctie geactiveerd is (MEM-toets brandt), kunnen de instellingen op de besturingseen- heid niet worden gewijzigd . -
Pagina 24: Timer Instellen
Timer instellen Zodra een motor zonder belasting draait, telt een timer af en schakelt de motor uit zodra de inge- stelde tijd is verstreken . Af fabriek is één minuut ingesteld . Handeling Weergave op het display = ESC = XXXXXXXX = = ESC = MAIN MENU = ----------------------------------- - __________... -
Pagina 25: Programmable Logic Controller (Plc) Gebruiken
Programmable logic controller (PLC) gebruiken PLC aansluiten FOOT Afb . 29 PLC-functies instellen Handeling Weergave op het display = ESC = XXXXXXXX = = ESC = MAIN MENU = ----------------------------------- - __________ - __________ - __________ Hoofdmenu oproepen = ESC = ___________ = ----------------------------------- - __________ - __________... - Pagina 26 Handeling Weergave op het display = ESC = ___________ = ----------------------------------- ___________________________ ___________________________ >___________________________ XXXXXXXXXXXXXX PLC isolat.contact [MEM]=Save [C]=ESC PLC-functie selecteren = ESC = ___________ = = ESC = INTERFACE = ----------------------------------- - _________ - _________ + _________ Opslaan en verlaten = ESC = ___________ = ----------------------------------- - _________...
-
Pagina 27: Spantang Vervangen
Spantang vervangen Waarschuwing! Om letsel door onbedoeld draaien van het gereedschap te voorkomen, gereedschap en span- tangen uitsluitend bij uitgeschakelde besturingseenheid aansluiten of vervangen! Waarschuwing! Om letsel door loskomend gereedschap te voorkomen, gereedschap altijd tot de aanslag in het handstuk steken! Voorzichtig! Alle onderdelen grondig reinigen alvorens ze te monteren . -
Pagina 28: Ht 60 D6, Ht 60-D6 Cnc
HT 60, HT 60 XL Afb . 31 HT 60 D6, HT 60-D6 CNC Afb . 32 28 28... -
Pagina 29: Ht 60 Small
HT 60 SMALL CLICK Afb . 33 29 29... -
Pagina 30: Jehg 400 / Jhg 210
JEHG 400 / JHG 210 Afb . 34 JEHR 500, JIR 310 Afb . 35 30 30... -
Pagina 31: Jera 270, Jbmh 300 N
JERA 270, JBMH 300 N Afb . 36 JERA 270 S Afb . 37 31 31... -
Pagina 32: Jih 300
JIH 300 90° 90° Afb . 38 JKC 345, JIC 390, JEKC 300, WE4-45, WE4-90 Afb . 39 JMFC 300 S / 300 M Afb . 40 32 32... -
Pagina 33: Onderhoud, Verzorging En Afvoer
Onderhoud, verzorging en afvoer De besturingseenheid moet een keer per jaar door de JOKE-service worden onderhouden . Koolborstelmotoren onderhouden, verzorgen en afvoeren zoals beschreven in de handleiding van de desbetreffende fabrikant . Spantangen minstens een keer per week reinigen en licht oliën . - Pagina 34 . • Besturingseenheid, kabels, aanslui- • Apparaat en toebehoren ter controle of tingen, contacten, netschakelaar of reparatie naar de JOKE-service sturen . aansluitbussen zijn defect . Motor start • Motor of handstuk zijn overbelast . • Apparaat en toebehoren niet meer niet .
-
Pagina 35: Schitterende Oplossingen Voor Perfecte Oppervlakken
E-mail info@joke .de Internet www .joke .de Webshop www .joke-technology .de © Copyright joke Technology GmbH • Februari 2019 • Wijzigingen op grond van technische vooruit- gang, vergissingen en drukfouten voorbehouden • Nadruk, ook gedeeltelijk, uitsluitend toegestaan met voorafgaande schriftelijke toestemming .
