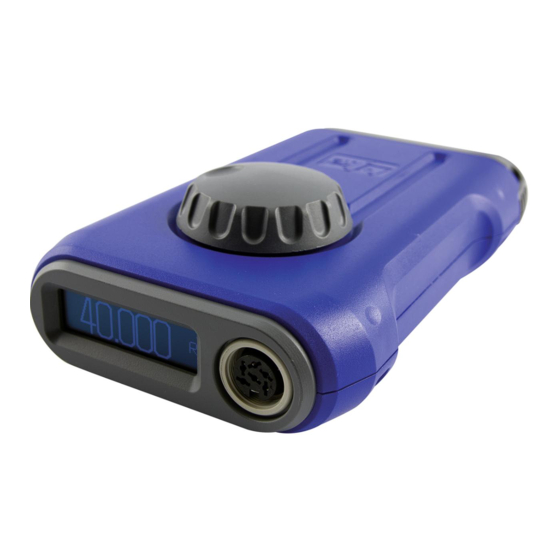

joke ENESKAmobile Gebruiksaanwijzing

Verberg thumbnails
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding
Gebruiksaanwijzing
ENESKAmobile

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor joke ENESKAmobile

Samenvatting van Inhoud voor joke ENESKAmobile

  • Pagina 1 Gebruiksaanwijzing ENESKAmobile...

  • Pagina 2: Inhoudsopgave

    Inhoudsopgave 1 Aanwijzingen m.b.t. de handleiding ........4 2 Productoverzicht .
  • Pagina 3 10 Software updaten ........... 30 11 Onderhoud, verzorging en afvoer.

  • Pagina 4: Aanwijzingen M.b.t. De Handleiding

    Waarschuwt voor gevaren die materiële schade tot gevolg kunnen hebben. Bij technische problemen of andere vragen dient u contact op te nemen met onze serviceafde- ling van joke. Productoverzicht Afb. 1 Lader Besturingseenheid Accu Voedingsadapter Een omvangrijk overzicht vindt u in de joke-catalogus voor oppervlaktebewerking, hoofdstuk “Aandrijfsystemen en handstukken”.

  • Pagina 5: Typeplaatje

    • ENESKAmobile inclusief accupack, lader en voedingsadapter Het gebruik van een tweede accupack wordt aanbevolen. Een uitgebreid overzicht van de joke-handstukken die op het apparaat kunnen worden aange- sloten, vindt u in de joke-catalogus voor oppervlaktebewerking, hoofdstuk “Aandrijfsystemen en handstukken”, hoofdstuk ENESKAmobile.

  • Pagina 6: Technische Gegevens

    Technische gegevens Mobiele besturingseenheid Motoraansluiting 1 aansluiting voor borstelloze gelijkstroommotor Voedingsspanning 14,8 V Ruststroom bij uitgeschakelde motor 130 mA Max. toerental 40.000 1/min Bedrijfsduur tot 3 uur Afmetingen (b x h x d) met accupack 103 x 47 x 176 mm 484 g (met accupack), Gewicht 200 g (zonder accupack) 10 °C tot 25 °C (tot 35 °C met korte looptijd)

  • Pagina 7: Aansluiting

    Toegestane motoren Max. Verbinding Motorkabel toerental handstuk - (1/min) motor ENESKAmicro COMPACT HT60 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60 SMALL 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60-XL 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT HT60-D6 40.000 COMPACT ENESKAmicro HT ENESKAmicro COMPACT JEM 50C 40.000 COMPACT JEM 50C...
  • Pagina 8 Max. toerental Toegestane handstukken met (+)-aansluiting (1/min) Bandslijper JBS 400 15.000 Handvijlmachine DIPROFIL Di-Pro FXM-N, Mark II 7.000 (slagen) Handvijlmachine DIPROFIL FPM/ERJ, Mark II 7.000 (slagen) Handvijlmachine DIPROFIL FPT/ER, Mark II 8.000 (slagen) Handvijlmachine FMD/3-2/EM 7.800 (slagen) Handvijlmachine JFMM 4 7.800 (slagen) Handstuk JEHG 400 30.000...

  • Pagina 9: Veiligheid

    Beoogd gebruik Het apparaat is uitsluitend bestemd voor mobiel slijpen, frezen, ontbramen en polijsten met de in de joke-catalogus vermelde goedgekeurde gereedschappen. Het apparaat mag uitsluitend worden gebruikt met daarvoor goedgekeurde onderdelen en toebe- horen (zie hoofdstuk 3, Technische gegevens).

  • Pagina 10: Bedienings- En Weergave-Elementen

    Bedienings- en weergave-elementen Afb. 2 Statusindicatie laadtoestand Draaiknop op besturingseenheid Aansluiting laadkabel op lader Display van besturingseenheid Aansluiting motorkabel op besturingseen- heid Betekenis indicaties op display Afb. 3 Indicatie toerental Indicatie draairichting Indicatie temperatuurstatus (binnentem- Indicatie laadniveau accupack peratuur van het apparaat) 10 10...

  • Pagina 11: Motorkabel Op Apparaat Aansluiten

    Motorkabel op apparaat aansluiten Voorzichtig! Gevaar voor beschadiging van kabels of aansluitbussen Als kabels verkeerd in de aansluitbussen worden gestoken, kunnen de aansluitbussen en de kabel beschadigd raken. • De motorkabel altijd voorzichtig in de aansluitbus steken en opletten dat de contacten en schroefdraad niet beschadigd raken.

  • Pagina 12: Handstuk Aansluiten

    Handstuk aansluiten Voorzichtig! Gevaar voor beschadiging van de motor of het handstuk Als motor en handstuk verkeerd zijn ingestoken, kunnen motor en handstuk beschadigd raken. • Motor en handstuk voorzichtig verbinden en opletten dat de koppeling van het handstuk en de schroefdraad niet beschadigd raken.

  • Pagina 13: Compact Se, Ht60, Ht60 Small, Ht60 Xl

    5.5.1 Compact SE, HT60, HT60 SMALL, HT60 XL CLICK CLICK Afb. 7 5.5.2 HT60 D6, HT60-D6 CNC Afb. 8 5.5.3 JEHG 400 / JHG 210 Afb. 9 13 13...

  • Pagina 14: Jem 50C, Jehr 500, Jir 310

    5.5.4 JEM 50C, JEHR 500, JIR 310 CLICK CLICK Afb. 10 5.5.5 JERA 270, JBMH 300 N Afb. 11 5.5.6 JERA 270 S Afb. 12 14 14...

  • Pagina 15: Jih 300

    5.5.7 JIH 300 90° 90° Afb. 13 5.5.8 JKC 345, JIC 390, JEKC 300, WE4-45, WE4-90 Afb. 14 5.5.9 JMFC 300 S / 300 M Afb. 15 15 15...

  • Pagina 16: Bediening

    Bediening Accu in besturingseenheid plaatsen CLICK Afb. 16 Apparaat inschakelen joke mobile Vx.xx. Afb. 17 Knopvergrendeling opheffen (indien nodig) Afb. 18 De knopvergrendeling wordt 15 seconden na de laatste bediening automatisch geactiveerd. 16 16...

  • Pagina 17: Draairichting Selecteren

    Draairichting selecteren Alleen als het handstuk voor twee draairichtingen is goedgekeurd, mag de draairichting linksom worden geselecteerd. Mogelijkheid A: Afb. 19 Mogelijkheid B: >3 sec Afb. 20 17 17...

  • Pagina 18: Verandering Draairichting In- En Uitschakelen Met Handstuk

    Verandering draairichting in- en uitschakelen met handstuk De verandering van draairichting via de motorschakelaar (zie mogelijkheid B, hoofdstuk 6.4) kan worden uitgeschakeld om verkeerde bediening te voorkomen. L/R-motorswitch L/R-motorswitch L/R-motorswitch L/R-motorswitch 180° L/R-motorswitch Afb. 21 18 18...

  • Pagina 19: Toerental Instellen

    Toerental instellen Waarschuwing! Letselgevaar door losrakend gereedschap Als gereedschap wordt gebruikt met toerentallen waarvoor het niet bedoeld is, kan het losraken en letsel veroorzaken. Beschadiging van het handstuk is ook mogelijk. » Nooit het maximaal toegestane toerental van de aangesloten onderdelen en toebehoren overschrijden.

  • Pagina 20: Motor Starten/Stoppen

    Motor starten/stoppen Mogelijkheid A (alleen motor stoppen): Afb. 23 Mogelijkheid B: Afb. 24 (Voorbeeld) Apparaat uitschakelen Afb. 25 20 20...

  • Pagina 21: Informatie Over Het Apparaat Oproepen

    Informatie over het apparaat oproepen Over Load RESET Over Temp RESET operating hours RESET 12 hrs SW-Version HW-Version Vx.xx. xxxx.x Afb. 26 (Voorbeeld) Spantang vervangen Waarschuwing! Letselgevaar door onbedoelde draaiing van het gereedschap Als een gereedschap of een spantang op het handstuk wordt aangesloten of wordt verwisseld terwijl het apparaat is ingeschakeld, kan de motor van het handstuk onbedoeld worden inge- schakeld en de gebruiker verwonden.

  • Pagina 22: Compact Se

    COMPACT SE CLICK Afb. 27 22 22...

  • Pagina 23: Ht60, Ht60 Xl

    HT60, HT60 XL Afb. 28 HT60 D6, HT60-D6 CNC Afb. 29 23 23...

  • Pagina 24: Ht60 Small

    HT60 SMALL CLICK Afb. 30 24 24...

  • Pagina 25: Jehg400/Jhg210

    JEHG400/JHG210 Afb. 31 JEM 50C, JEHR 500, JIR 310 Afb. 32 25 25...

  • Pagina 26: Jera 270, Jbmh 300 N

    JERA 270, JBMH 300 N Afb. 33 JERA 270 S Afb. 34 26 26...

  • Pagina 27: Jih 300

    JIH 300 90° 90° Afb. 35 8.10 JKC 345, JIC 390, JEKC 300, WE4-45, WE4-90 Afb. 36 8.11 JMFC 300 S / 300 M Afb. 37 27 27...

  • Pagina 28: Accu Laden

    Accu laden Het accupack van het apparaat kan worden verwijderd en afzonderlijk worden opgeladen om langer met het apparaat te kunnen werken. Hiervoor wordt aanbevolen met een tweede accu- pack te werken. Accu in lader plaatsen en vastklikken CLICK Afb. 38 Voedingsadapter op lader aansluiten ≤...
  • Pagina 29 De volgende afbeelding toont een voorbeeld van een laadcurve. 80 % 100 % Constant Constant Current Voltage Afb. 40 Bovendien worden fouttoestanden in het laadproces via de LED gesignaleerd: • Als de status-LED rood brandt, is de accu niet correct geplaatst. •...

  • Pagina 30: Software Updaten

    Vx.xx. Afb. 41 11 Onderhoud, verzorging en afvoer De besturingseenheid en de lader moeten een keer per jaar door de joke-service worden onder- houden. Spantangen minstens een keer per week reinigen en licht oliën. Handstukken en borstelloze JOKE-motoren zijn onderhoudsvrij.

  • Pagina 31: Transporteren

    • Zekering in de besturingseen- • Apparaat ter controle of reparatie heid is defect. naar de joke-service sturen. • Besturingseenheid, aanslui- • Apparaat en toebehoren ter contro- tingen, contacten, accu of le of reparatie naar de JOKE-ser- aansluitbussen defect. vice sturen. 31 31...
  • Pagina 32 • Koolborstels zijn versleten. • Koolborstels vervangen. • Motor, schakelkring, kabels, • Apparaat en toebehoren ter contro- aansluitingen, contacten of le of reparatie naar de JOKE-ser- aansluitbussen zijn defect. vice sturen. ERR_TEMP_PLATINE • Temperatuur te hoog • Apparaat laten afkoelen •...

  • Pagina 33: Conformiteitsverklaring

    • DIN EN 61010-1 (2020-03): Veiligheidseisen voor elektrisch materieel voor meet- en regeltechniek en labo- ratoriumgebruik – Deel 1: Algemene eisen Gemachtigde voor de documentatie is: Kerstin Otto joke Technology GmbH, Asselborner Weg 14-16, 51429 Bergisch Gladbach Bergisch Gladbach, 3-2-2021 Udo Fielenbach (directeur) ___________________...

  • Pagina 34: Schitterende Oplossingen Voor Perfecte Oppervlakken

    Fax +31 208 203 858 Mail info@joke-technology.nl Web www.joke-technology.com Order number for operating manual: BA2094NL © Copyright joke Technology GmbH • Februari 2021 • Wijzigingen op grond van technische vooruitgang, vergissingen en drukfouten voorbehouden • Nadruk, ook gedeeltelijk, uitsluitend toegestaan met voorafgaande schriftelijke toestemming.
