21.3 7-
POLIGE
Gebruik
Deze kabel wordt gebruikt om de infraroodthermometer te verbinden met de SDT
170.
Beschrijving
Het betreft een spiraalkabel van 0,5 tot 2 m, voorzien van twee 7-polige LEMO-
stekkers.

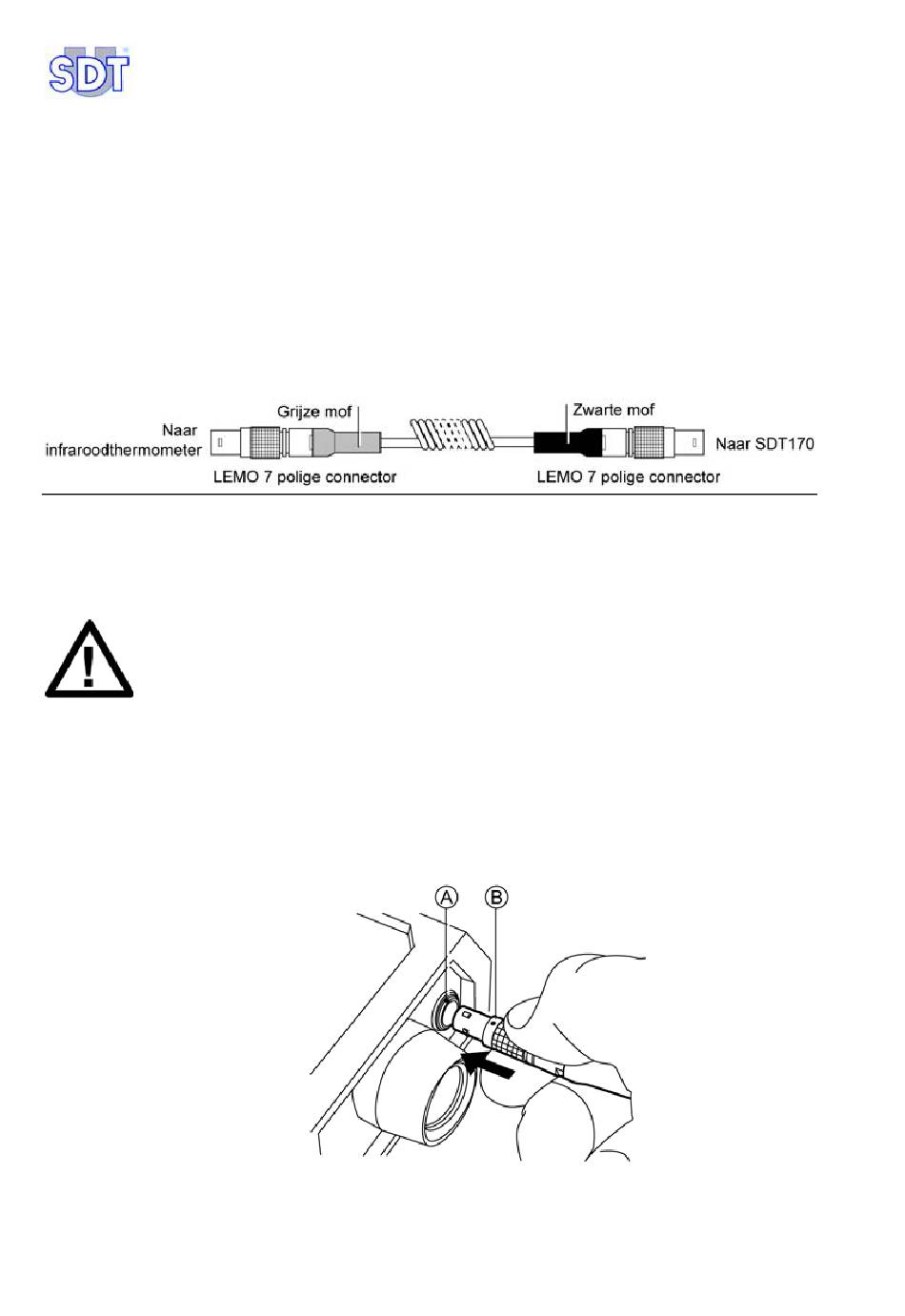

Uitzicht van de 7-polige Lemo-kabel naar 7-polige Lemo.
Belangrijke opmerking bij de aansluiting van de Lemo-kabels
aan de connector
Aansluiting op de connector
Alle externe sondes kunnen aangesloten worden op de connector van
de SDT 170 door middel van een LEMO 7-polige plug.
Invoeging van de LEMO-kabel in de connector
1. Zorg ervoor dat het rode merkteken van de kabel (B) op dezelfde
hoogte staat als dat van de connector (A).
2. Steek de kabel in de connector, zonder een draaibeweging te
maken.
L
-
EMO
KABEL NAAR
126
7-
L
POLIGE
EMO
201
099
