enviolo Automatic
Verzorging en onderhoud
KABELBOOM
AHI voor CT/CO/TR: AHI-AUT-CCT-OE
AHI voor CA/SP: AHI-AUT-CS-OE
Automatic are I2C Systems
Pinnen in HHI-connector**
J6
J9
** Pinnen met rood worden niet gebruikt.

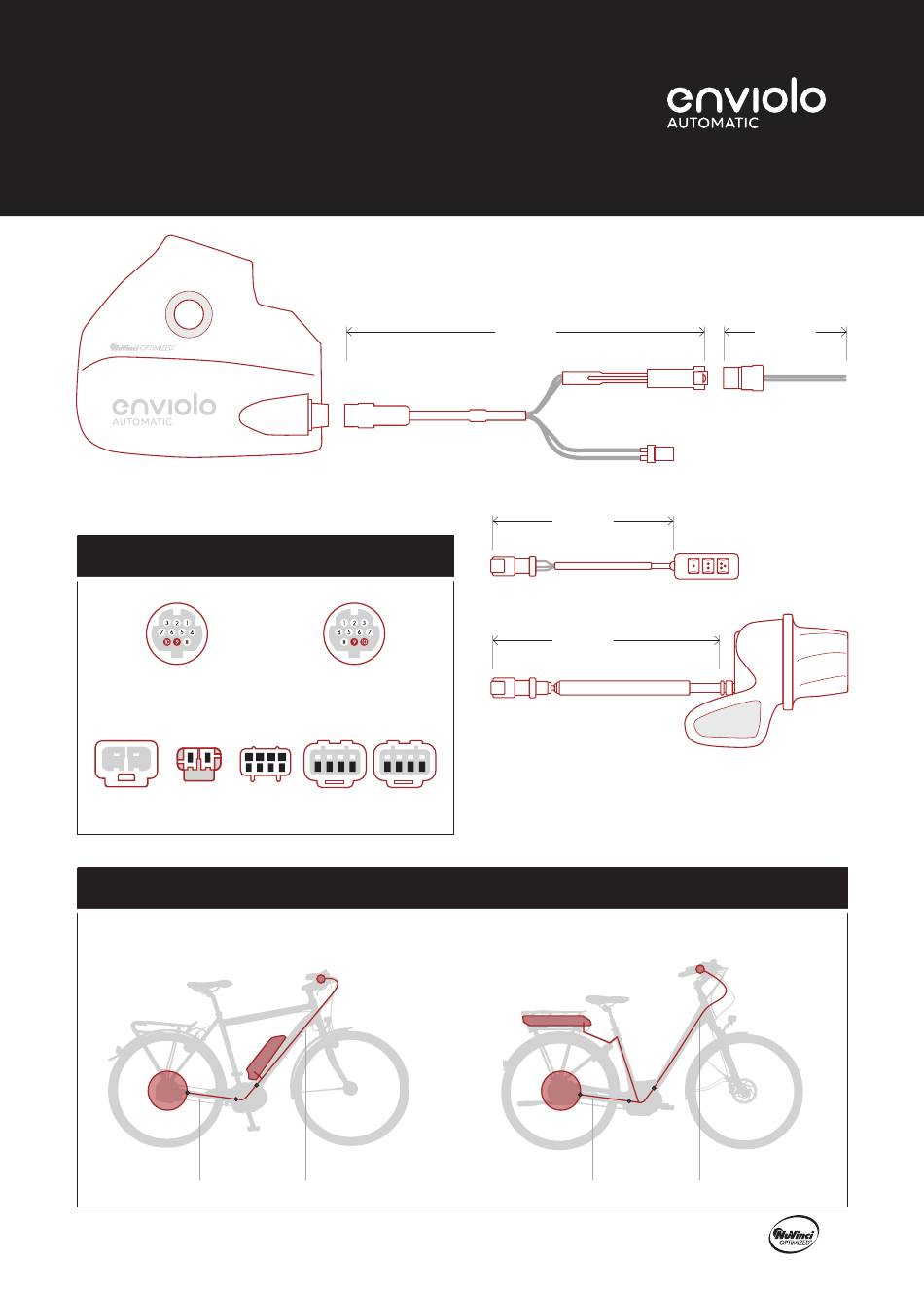

Automatic kabelboom
Dit diagram biedt u een overzicht van de systeemverbindingen.
Y-kabelboom
enviolo Gebruikershandleiding
400 mm versie: WIRE-AUT-400-OE
600 mm versie: WIRE-AUT-600-OE
Pinnen in kabelconnector**
J7
J14
J8
Controller kabel
0.89 m
Kabeldiameter = 6.6 mm
1.65 m
J14
AC-3BUT-OE
1.65 m
J8
AC-GRIP-OE
* Deze connector is alleen nodig als de andere stekker niet wordt geleverd door de
fabrikant van het aandrijfsysteem. Bafang, Bosch, Brose en Continental hebben hun
eigen kabeloplossing en daarom is deze kabel niet nodig. Neem voor meer informatie
contact op met de fabrikant van het aandrijfsysteem. Voor Yamaha bieden we een
alternatieve kabel. Neem contact op met het verkoopteam voor meer informatie.
Y-kabelboom
1.30 m
J6
J9*
WIRE-AUT-DS-OE
J7
Controller kabel
35
