16
Installatie – Voorbereiding en bevestiging aan de laadzuil POLEMH1
|

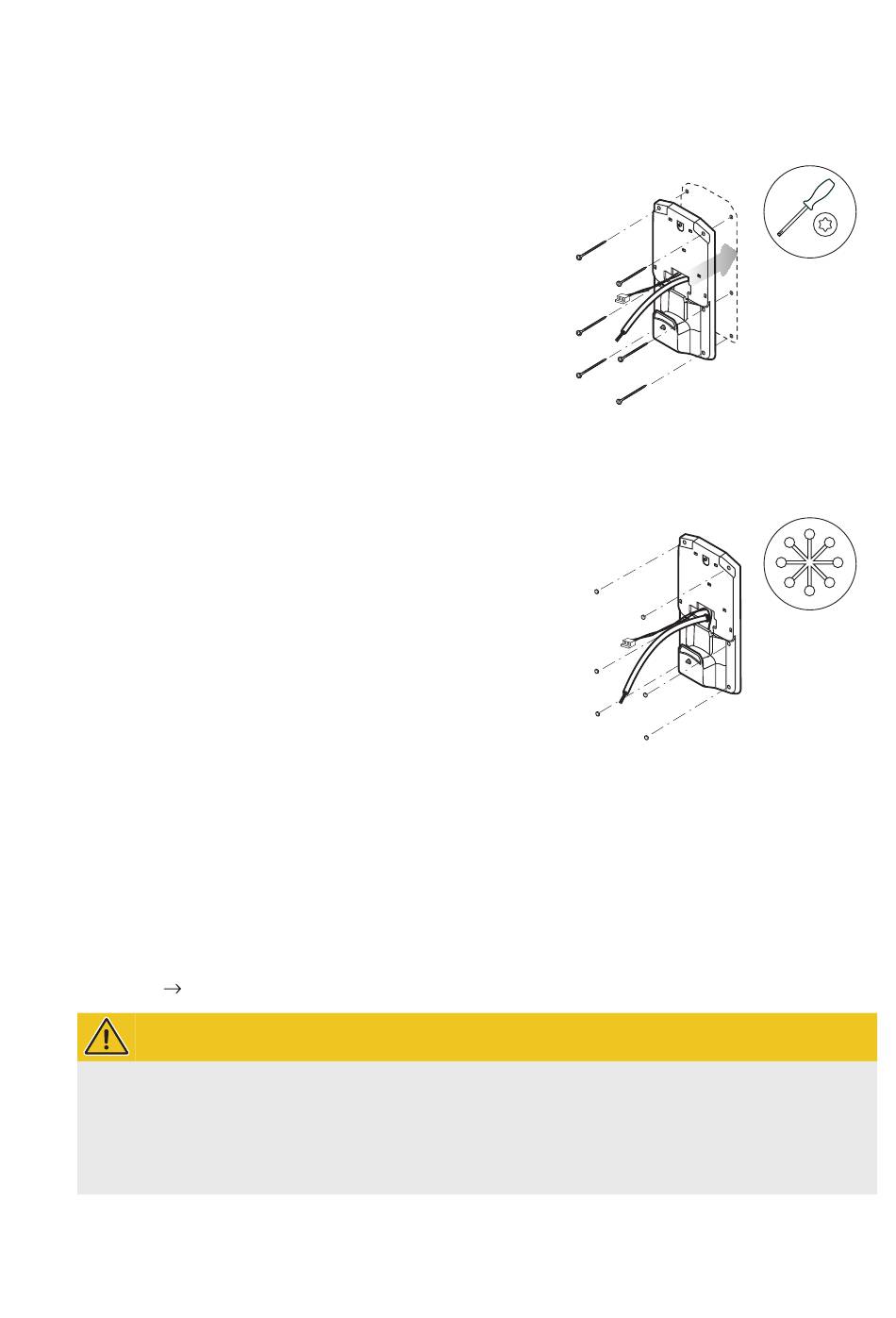

Ga als volgt te werk om de montageplaat aan de wand vast te schroeven:
Plaats de montageplaat op de wand en lijn hem uit
1
met de voorgeboorde bevestigingspunten.
y WHEMH10: Steek de voedingskabel door de
uitsparing.
y 1W0001: Steek de voedingskabel en de regelka-
bel van de montageplaat door de uitsparing.
y PVEMH10: Steek de voedingskabel, de regel-
kabel van de montageplaat en de kabel van de
omvormer (en evt. de kabel van de voedingseen-
heid) door de uitsparing van de montageplaat.
Schroef de montageplaat met de zes verzonken
2
schroeven 5 x 60 en de torx-schroevendraaier vast
in de boorgaten.
Sluit de openingen in de montageplaat met de zes
3
blinde stoppen.
Zodra de montageplaat aan de wand is bevestigd, kunt u doorgaan met de voorbereiding van de wallbox eMH1. Ga
naar sectie "Voorbereiding van de wallbox eMH1 voor de montage" op pagina 18.
Voorbereiding en bevestiging aan de laadzuil POLEMH1
Als alternatief voor bevestiging aan een wand, kunt u de montageplaat ook aan de laadzuil POLEMH1 bevestigen.
De laadzuil moet daarvoor op de gewenste installatieplaats gemonteerd zijn en voorbereid voor de elektrische aan-
sluiting van een wallbox eMH1. Lees daarvoor het betreffende hoofdstuk in de installatiehandleiding van de PO-
LEMH1/2/3:
OPGELET!
Losmaken van de regelkabels bij de varianten 1W0001 en PVEMH10
In tegenstelling tot de WHEMH10 hebben de varianten 1W0001 en PVEMH10 extra regelkabels aan de achter-
kant, die bij de elektrische installatie worden aangesloten op de wallbox eMH1.
ƒ Maak de regelkabels los en steek ze door de uitsparing naar de voorkant van de montageplaat
voordat u deze op de POLEMH1 vastschroeft.
Installatiehandleiding POLEMH1/2/3
