Presentatie van de montageplaten WHEMH10, 1W0001 en PVEMH10
Hartelijk dank dat u heeft gekozen voor de montageplaat WHEMH10, 1W0001 of PVEMH10 van ABL.
De montageplaten worden gebruikt om een wallbox eMH1 van ABL te bevestigen aan een wand of aan de optioneel
verkrijgbare laadzuil POLEMH1. Alle montageplaten bieden een houder aan de voorkant voor het oprollen van de
laadkabel van de wallbox, om het risico van struikelen op de plaats van gebruik zo klein mogelijk te houden. De mon-
tageplaat 1W0001 biedt tevens een geïntegreerde sleutelschakelaar, waarmee u de oplaadfunctie van de wallbox
kunt vergrendelen en alleen voor bevoegde toegang kunt vrijgeven. De montageplaat PVEMH10 daarentegen heeft
een keuzeschakelaar die in combinatie met het meegeleverde koppelingsrelais en de omvormer van een PV-systeem
het mogelijk maakt om te schakelen tussen laden via zonne-energie (ECO-modus) of via netstroom (GRID-modus).
Met een behuizingsdichtheid conform IP44 zijn de montageplaten in principe geschikt voor buitenmontage. Meer in-
formatie over de technische gegevens vindt u in de bijlage vanaf pagina 28.
Identificatie van de montageplaat

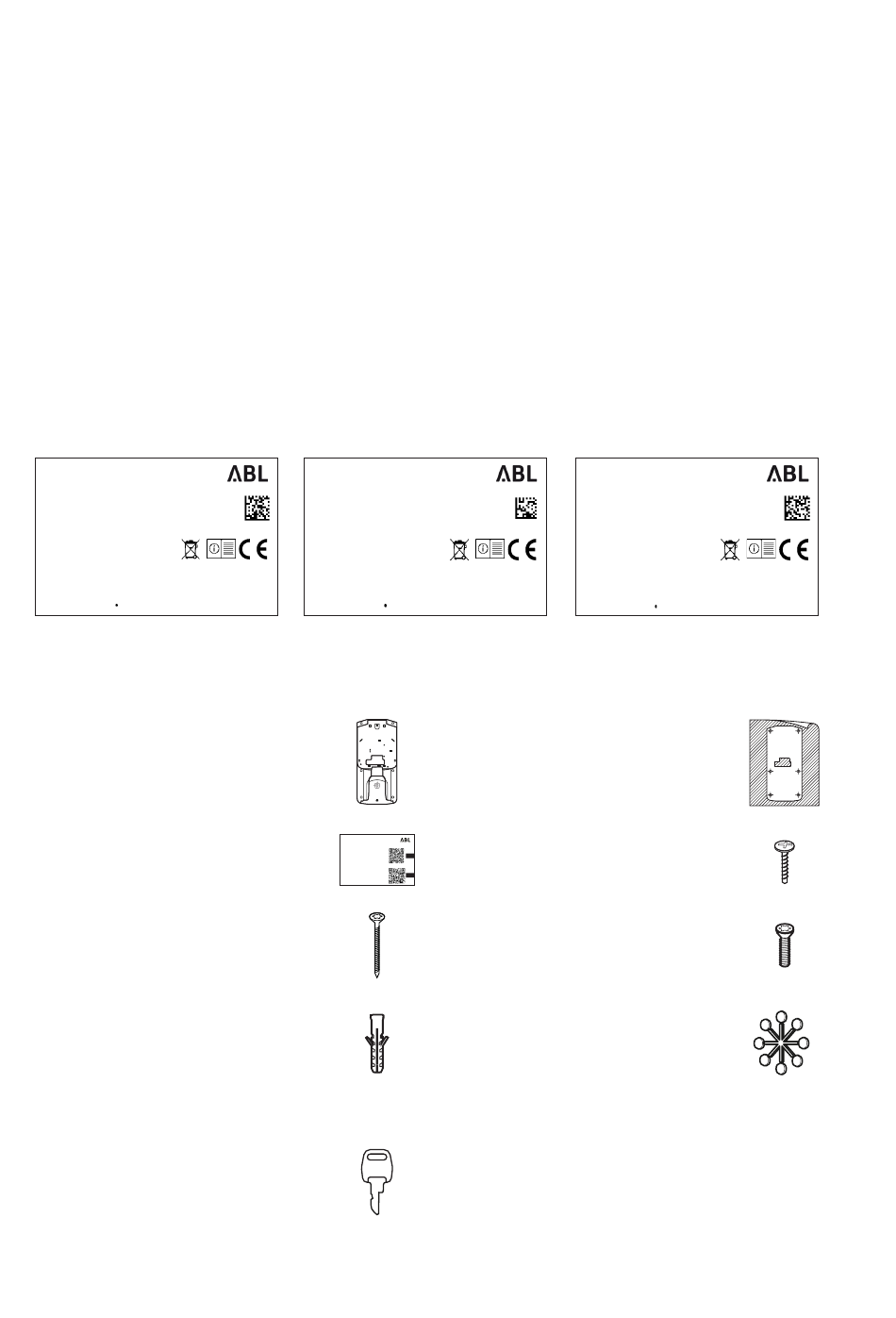

Voor de identificatie bevindt zich aan de achterzijde van elke montageplaat een typeplaatje: kijk op het typeplaatje
om er zeker van te zijn dat het model dat u in handen hebt de montageplaat is die geschikt is voor uw toepassing.
WHEMH10
Bracket eMH1
Typ: ZUBEHÖR
MADE IN GERMANY
ABL GmbH
Albert-Büttner-Straße 11
D-91207 Lauf / Pegnitz
Inhoud van de levering
De leveringsomvang van alle montageplaten bestaat uit de volgende componenten:
ƒ montageplaat, 1 stuk
ƒ Downloadinstructie (meertalig),
1 stuks
ƒ Verzonken schroef (5×60 mm, T20),
6 stuks
ƒ Plug (8 × 40 mm), 6 stuks
De montageplaat 1W0001 bevat tevens:
ƒ Sleutel voor het starten van het laad-
proces, 2 stuks
Presentatie van de montageplaten WHEMH10, 1W0001 en PVEMH10
1W0001
IP44
Bracket eMH1
IP44
Typ: ZUBEHÖR
MADE IN GERMANY
ABL GmbH
2022-01-27
Albert-Büttner-Straße 11
D-91207 Lauf / Pegnitz
Zubehör
Download-Hinweis, Stand 10/2019
Produktnummer: 0301431_b
Die ausführlichen Installations- und
Bedienungsanleitungen stehen als
Download unter
www.ablmobility.de
bereit.
The detailed installation and operating
manuals are available for download at
www.ablmobility.de.
ABL_Downloadhinweis-Anleitung_01.indd 1
031 XXX
1W0001
2022-01-27
ƒ Boorsjabloon, 1 stuk
ƒ Platkopschroef (5 × 20 mm, T20),
DE
3 stuks
EN
21.10.19 17:03
ƒ Verzonken schroef (5×20 mm, T20),
6 stuks
ƒ Blindstoppen, 8 stuks
PVEMH10
IP44
Bracket eMH1
PVEMH10
IP44
Typ: ZUBEHÖR
MADE IN GERMANY
ABL GmbH
Albert-Büttner-Straße 11
D-91207 Lauf / Pegnitz
|
