Montage en installatie
De aansluiting X1 is als schroefklem uitgevoerd.
Voor de aansluitingen X2_1/2/3 zijn geïsoleerde vlaksteek-
hulzen 6,3 x 0,8 mm vereist.
K1/2/3
Relais voor aanjaagverwar-
mer
L
Fase
N
Nulleiding
PE
Aardleiding
RTX-AL4
Schakelplaat (interface)
RTX-EHS
Schakelplaat (aanjaagver-
warmer)

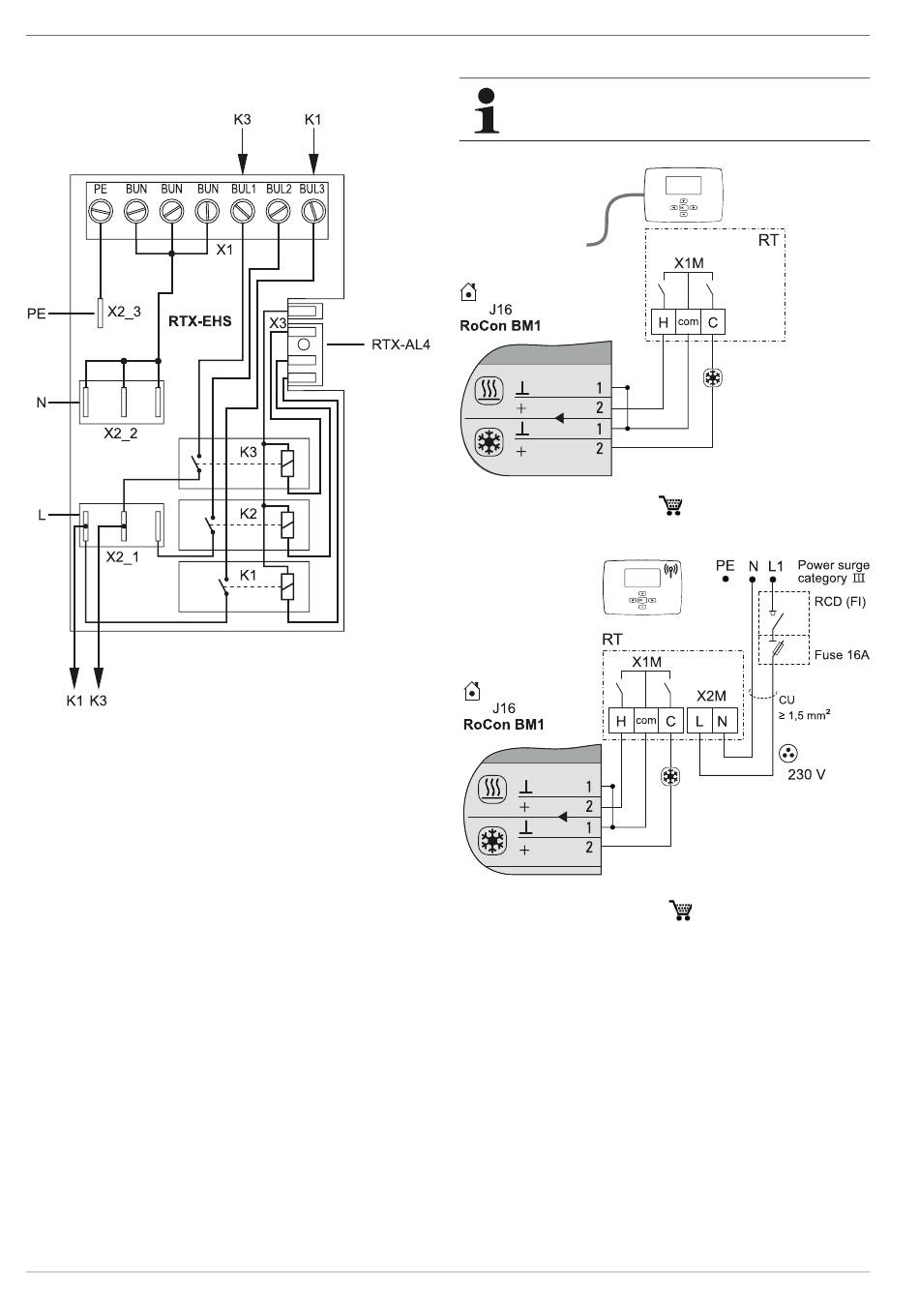

Afb. 4-37 Aansluitingen op schakelplaat RTX-EHS
34
X1
Klemmenstrook voor netaan-
sluiting aanjaagverwarmer
X2_1 /2/3
Interne bedrading
X3
Stekkeraansluiting interne
bedrading naar schakelplaat
RTX-AL4
4.5.15 Aansluiting ROTEX kamerthermostaat
Bij deze component is een aparte handleiding toege-
voegd, die o.m. richtlijnen over de montage en de wer-
king bevat.
Afb. 4-38 Aansluiting met kamerthermostaat via kabel
(RT = ROTEX RKRTW,
Afb. 4-39 Aansluiting met draadloze kamerthermostaat
(RT-E = ROTEX RKRTR,
FA ROTEX HPSU compact (V5) • 01/2016
14 10 03)
14 10 04)
