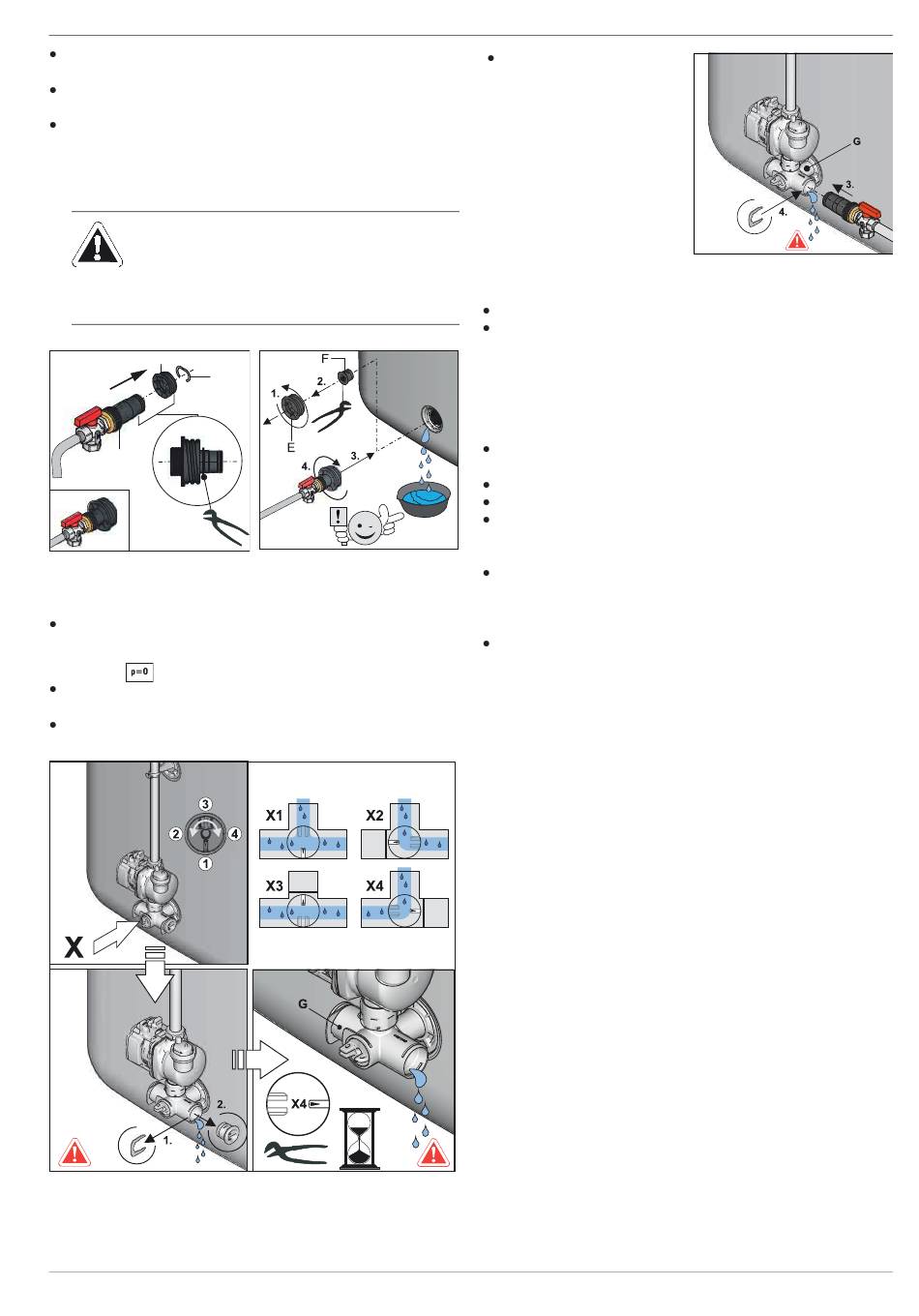

KFE-vulaansluitingin het draadstuk (afb. 6-3, pos. E)
plaatsen en met het klemstuk (afb. 6-3, pos. D) bevestigen.
Geschikt recipiënt onder de vul- en ledigingsaansluiting
plaatsen.
Aan de vul- en ledigingsaansluiting het draadstuk (afb. 6-4,
pos. E) losdraaien en de sluitdop (afb. 6-4, pos. F) verwij-
deren en onmiddellijk het voorgemonteerde draadinzetstuk
met de KFE-vulaansluiting weer in de vul- en ledigingsaan-
sluiting (afb. 6-4) vastschroeven.
LET OP!
Na verwijdering van de afsluitdop zal
het boilerwater krachtig naar buiten
stromen.
E
D (A)
A
Afb. 6-3
KFE-vulaansluiting ver-
volledigen
KFE-kraan aan de KFE-vulaansluiting openen en de water-
inhoud van de boiler laten lopen.
Alleen bij
zonne-energie-installatie
De klepinzet aan de aansluithoek zo instellen dat de weg naar
de blindplug is geblokkeerd (afb. 6-5).
Een geschikte opvangbak voorzien en de blinde plug uit de
aansluithoek nemen (afb. 6-5).
Afb. 6-5
Klepinzet blokkeren, blindplug uit de aansluithoek nemen
FA ROTEX HPSU compact (V5) • 01/2016
Afb. 6-4
KFE-vulaansluiting in de
vul- en ledigingsaanslui-
ting schroeven
6
x
KFE-vulaansluiting in de
aansluithoek plaatsen en
met klemmen vastzetten
(afb. 6-6).
KFE-kraan aan de KFE-vulaansluiting openen.
Klepinzet aan de aansluithoek zo instellen dat de weg naar de
afvoerslag vrij is (zie ook afb. 6-5) en de waterinhoud uit het
boilerreservoir laten lopen.
6.1.2 Leegmaken van het verwarming- en
warmwatercircuit
Afvoerslag aan de KFE-kraan van de ROTEX HPSU compact
aansluiten.
Open de vul-/aftapkraan op de ROTEX HPSU compact.
Verwarmings- en warmwatercircuit laten leeglopen.
Isoleer de voedings- en terugstroomleiding van de
verwarming evenals de koudwatertoevoer- en warmwateraf-
voerleiding op de ROTEX HPSU compact.
Sluit de afvoerslang zo op de aan toevoerleiding resp. retour-
leiding van de verwarming evenals de koudwatertoevoer-
leiding en warmwaterretourleiding aan, dat de slangopening
zicht dicht boven de grond bevindt.
Laat de afzonderlijke warmtewisselaars na elkaar volgens het
hevelprincipe leeglopen.
Buitenbedrijfstellen
Afb. 6-6
KFE-vulaansluiting in de
aansluithoek monteren
