Elektrische aansluitingen

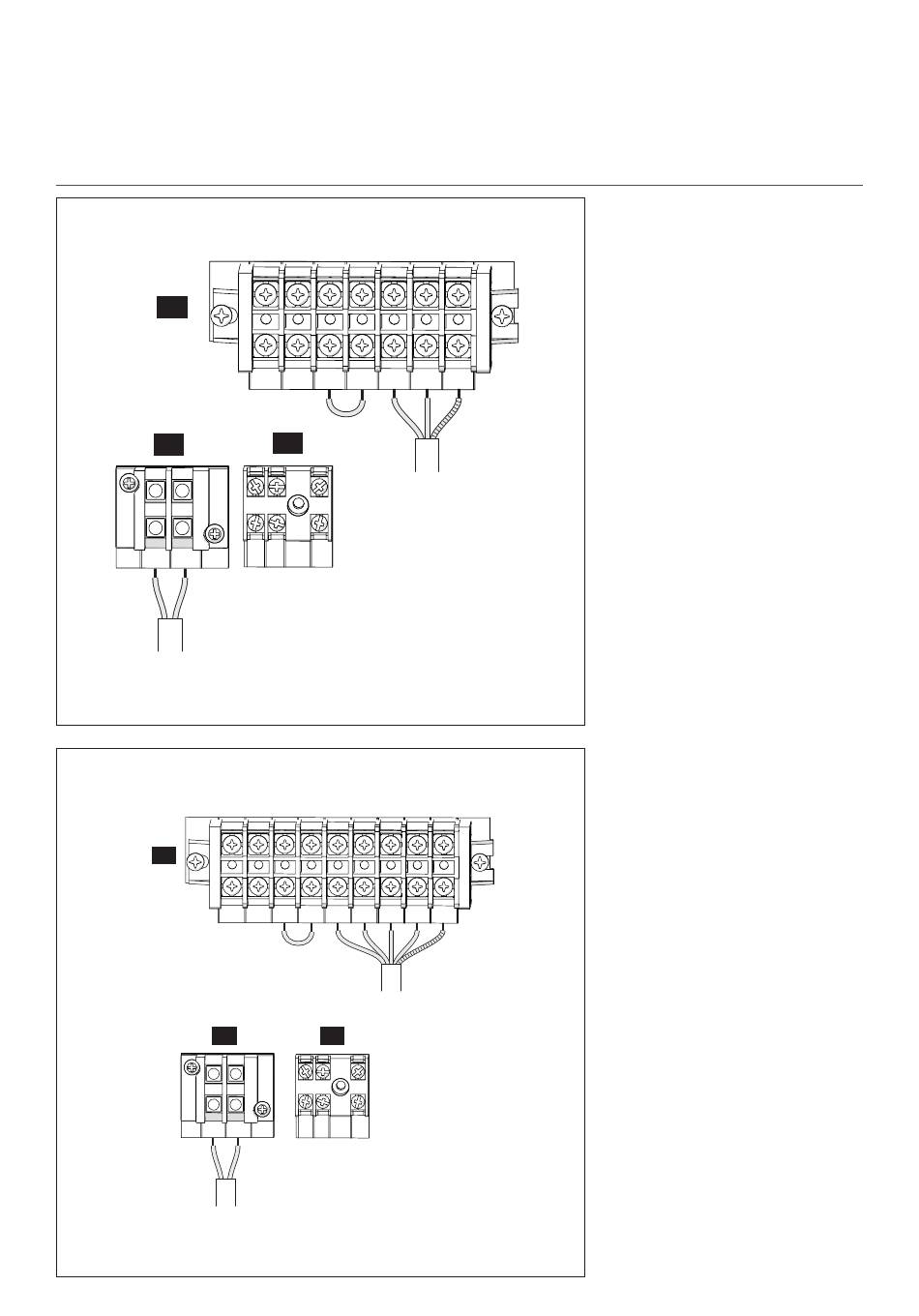

Elektrische aansluitingen van de externe eenheid
Klemmenblok externe eenheid 1Ph
M1
M2
S
G
ATG
Klemmenblok externe eenheid 3Ph
M1
EH1 EH1 ST1 ST1 L1 L2 L3 N
M2
S
ATG
42 / NL
EH1 EH1 ST1 ST1 L
M3
⏚
L N
3ph
M3
⏚
L N
G
⏚
N
1ph
Afb. 43
⏚
Afb. 44
M1 Klemmenblok hoofdvoeding
M2 Klemmenblok signaal
M3 Klemmenblok hulpvoeding
ATG ATG Bus-aansluiting tussen de in-
terne en externe eenheid
3ph Aansluiting op de driefasevoe-
ding
EH1 Elektrische weerstand voor vorst-
beveiliging van de hydraulische lei-
dingen
ST1 Aansluiting veiligheidsthermostaat
(230 V) bij vloerinstallatie (stan-
daard met jumper)
Contact ST1 is standaard
a
voorzien van een jumper.
Verwijder de jumper niet.
Als er bij de installatie ther-
a
mostaten of tijdklokken ge-
bruikt moeten worden voor
het beheer van de warm-
tevraag, controleer dan of
deze geen besturingslogica
met proportioneel bereik
hebben. Deze logica kan
namelijk een inefficiënt ge-
drag van het systeem ver-
oorzaken,
waardoor
bereiken van het setpoint
van de omgevingstempe-
ratuur niet wordt gegar-
nadeerd. Wij adviseren om
modulerende
ten, modulerende tijdklok
of
ON/OFF-thermostaten
te gebruiken zonder bestu-
ringslogica met proportio-
neel bereik.
het
thermosta-
