6 | Machine voorbereiden
Machine voorbereiden voor het gebruik

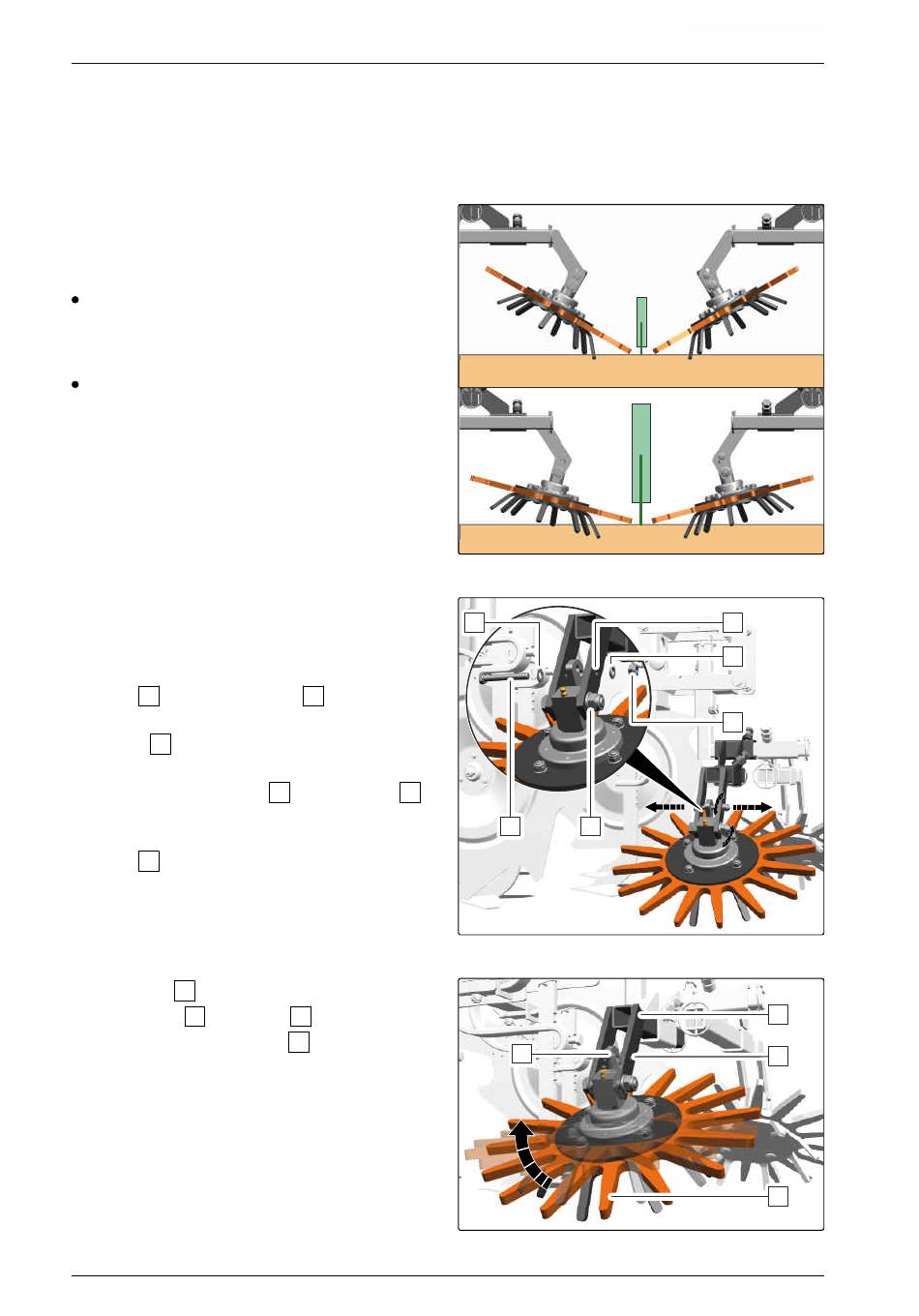

6.4.10 Vingerwielen instellen
6.4.10.1 Hoek van de vingerwielen instellen
De instelling van de hellingshoek is afhankelijk van
het groeistadium, waarin het gewas zich bij het
schoffelen bevindt:
Bij jonge en kleine gewassen moeten de
vingerwielen zodanig worden ingesteld, dat deze
ten opzichte van de bodem een hoek van 40
graden innemen.
Bij ontwikkelde en grotere gewassen moeten de
vingerwielen zodanig worden ingesteld, dat deze
ten opzichte van de bodem een hoek van 20
graden innemen.
Om de hoek van 40 graden naar 20 graden om
1.
te zetten:
Machine met de 3-puntslift op het veld neerlaten.
2. Moer 5 van de instelschroef 1 afschroeven.
3. Vulring 4 wegnemen.
4. Instelschroef met vulring 2 uit de boringen 3
trekken.
5. Moer 6 van de bevestigingsschroef zover
losdraaien dat het vingerwiel kan worden
gedraaid.
6. Vingerwiel 4 in een vlakke positie draaien tot
de boringen 3 van de arm 2 en de bovenster
boring van de lagereenheid 1 samenvallen.
7. Instelschroef met vulring door de boringen
steken.
8. Vulring op de instelschroef steken.
9. Moer van de instelschroef opschroeven en
vastdraaien.
74
2
1
6
1
MG7104-NL-II | D.1 | 17.12.2021
CMS-T-00006060-B.1
CMS-T-00006071-B.1
CMS-I-00004356
3
4
5
CMS-I-00004429
2
3
4
CMS-I-00004430
