14.13
Elektrohydraulische spuitbomen
Noodklapfunctie van de buitenste arm
UX Super CP Plus BAG0232.5 05.23
WAARSCHUWING
DistanceControl, ContourControl
Gevaar voor letsels door ongewenste bewegingen van de
spuitbomen in de automatische modus door betreden van het
stralingsgebied van de ultrasone sensor.
Vergrendel de spuitbomen
voor u de tractor verlaat.
•
indien er onbevoegde personen aanwezig zijn in de buurt van de
•
spuitbomen.

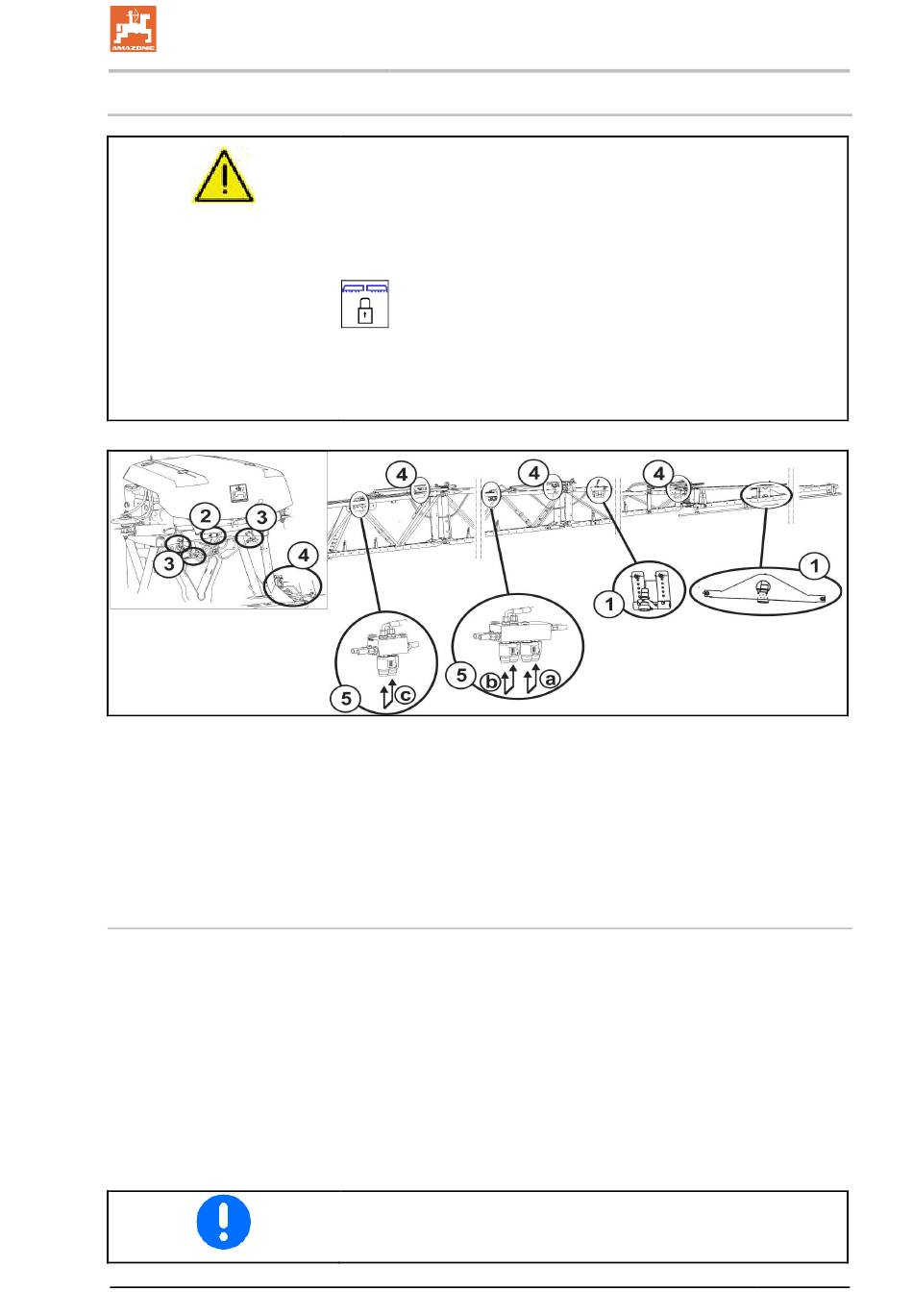

(1) Ultrasone sensoren voor spuitboomhelling
(2) Giersensor voor spuitboomhelling
(3) Potentiometer voor spuitboomhelling
(4) Potentiometer voor spuitboomklapsysteem
(5) Hydraulisch blok met handmatige noodklapfunctie
Bij een defecte kabelboom kunnen de armen door handmatige
bediening van het hydraulische blok (5a, b, c) hydraulisch worden
geklapt.
→
Bedieningsterminal is ingeschakeld, oliecirculatie actief.
•
Drukknop op beide magneetspoelen 5a indrukken: buitenste
arm klapt in.
Drukknop op beide magneetspoelen 5b indrukken: 2e arm van
•
buiten klapt in.
•
Drukknop op beide magneetspoelen 5c indrukken: 3e arm van
buiten klapt in.
Noodklappen bij intacte elektronica:
Zie bedieningshandleiding ISOBUS/instellingen/machine.
Reiniging, onderhoud en service
225
