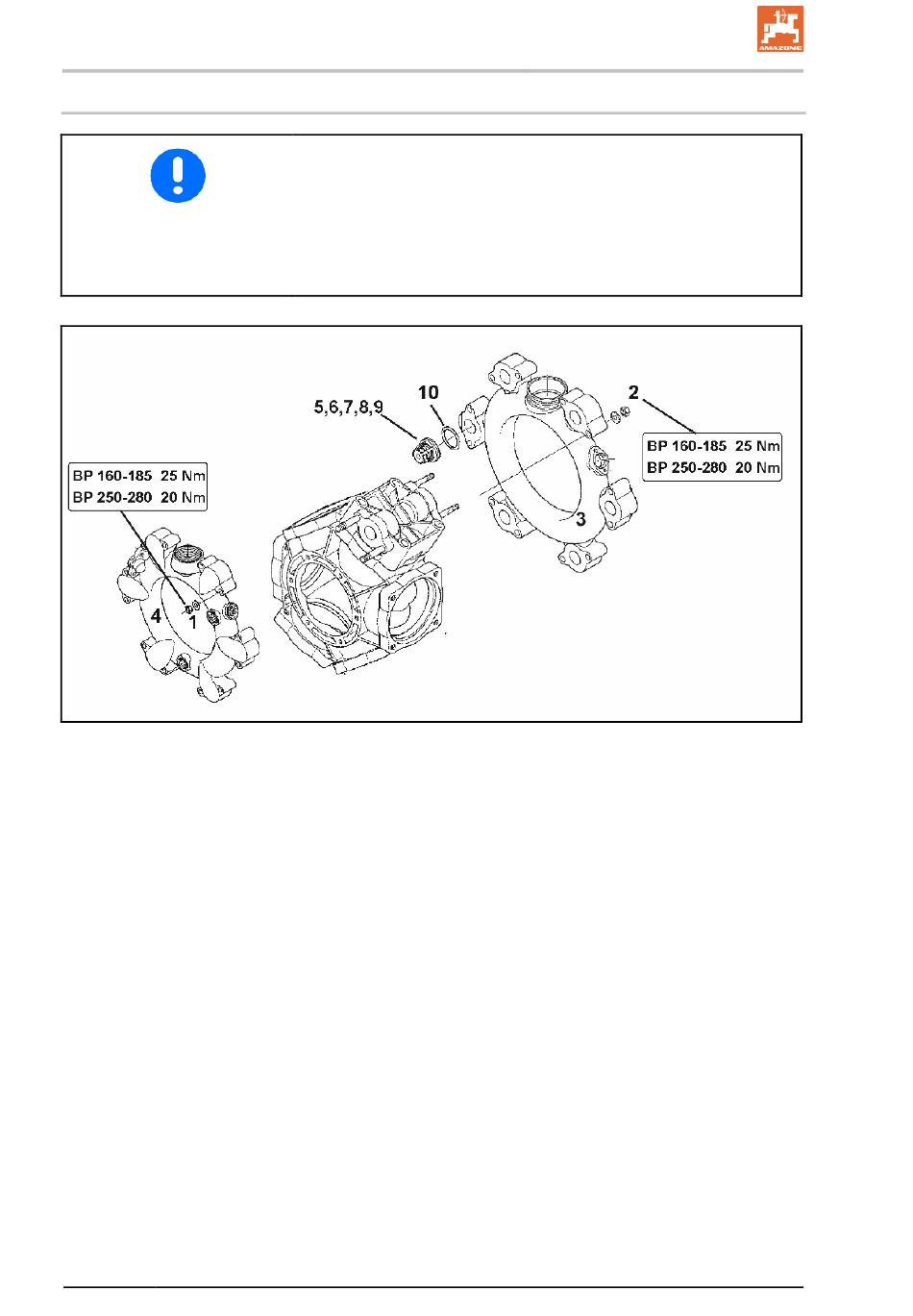

14.14.4 Zuig- en drukzijdige kleppen controleren en vervangen (vakwerkplaats)
228
Let op de inbouwpositie van de ventielen op zuig- en drukzijde
•
voor u de ventielgroepen (5) verwijdert.
•
Let er bij de montage op dat de klepgeleiding (9) niet beschadigd
wordt. Beschadigingen kunnen de kleppen doen blokkeren.
De moeren (1,2) absoluut kruiselings aandraaien met het
•
opgegeven aandraaimoment. Het ondeskundig aandraaien van
de moeren leidt tot spanningen en hierdoor tot lekkages.
1. Pomp demonteren indien nodig.
2. Moeren (1,2) verwijderen.
3. Zuig- en drukkanaal (3 en 4) verwijderen.
4. Ventielgroepen (5) verwijderen.
5. Controleer ventielzitting (6), ventiel (7), ventielveer (8) en
ventielgeleiding (9) op beschadigingen resp. slijtage.
6. De O-ring (10) verwijderen.
7. Beschadigde delen vervangen.
8. Ventielgroepen (5) na controle en reiniging monteren.
9. Nieuwe O-ringen (10) aanbrengen.
10. Zuig- (3) en drukkanaal (4) tegen de pompbehuizing bevestigen.
11. Draai de moeren (1,2) kruiselings aan met een draaimoment van
25 Nm (BP 160-185) / 20 Nm (AR 250-280).
