9.
Het apparaat op de plaats van opstelling neerzet-
ten. Verzeker u ervan dat het basisframe van het
apparaat plat op de ondergrond ligt en het appa-
raat waterpas staat.
De bevestigingsmoeren aan de bovenste plaats-
trip losdraaien en de bijbehorende schroeven ver-
wijderen.
Aansluitend de ventilator uit het apparaat trek-
ken en weer aan het frame van het apparaat vast-
schroeven (sluitringen niet vergeten).
10. De geleidestaven verwijderen en alle afdekplaten
weer aan het apparaat aanbrengen.
16.2 Opstelling
Stel het apparaat op een stevige, horizontale, bij voor-
keur akoestisch geïsoleerde ondergrond met voldoen-
de draagvermogen op. Verzeker u ervan dat de on-
dergrond geschikt is voor het gewicht van de warmte-
pomp.
VOORZICHTIG
In de luchtuitlaatzone is de temperatuur
van de lucht ca. 5 K lager dan de omge
vingstemperatuur. Onder bepaalde klimato
logische omstandigheden kan daardoor in
de luchtuitlaatzone een ijslaag ontstaan.
De warmtepomp zo opstellen, dat de lucht
niet wordt uitgeblazen op een weg waar ge
lopen wordt.
LET OP
Kantel het apparaat niet meer dan 45° (in alle
richtingen).
AANWIJZING
Neem het opstellingsschema voor het betref-
fende type apparaat in acht. Bouwgrootte en
minimale afstanden in acht nemen.
"Opstellingsschema's", vanaf pagina 31
Stel het apparaat zo op, dat de kant van de schakel-
kast (= bedieningszijde) te allen tijde toegankelijk is.
Technische wijzigingen voorbehouden | 83061600bNL | ait-deutschland GmbH
16.3 Montage van de luchtkanalen
LET OP
Gebruik alleen origineel toebehoren of door
de fabrikant aanbevolen luchtkanalen.
Monteer de luchtkanalen uitsluitend volgens
het opstellingsschema van uw type apparaat.
"Opstellingsschema's", vanaf pagina 31

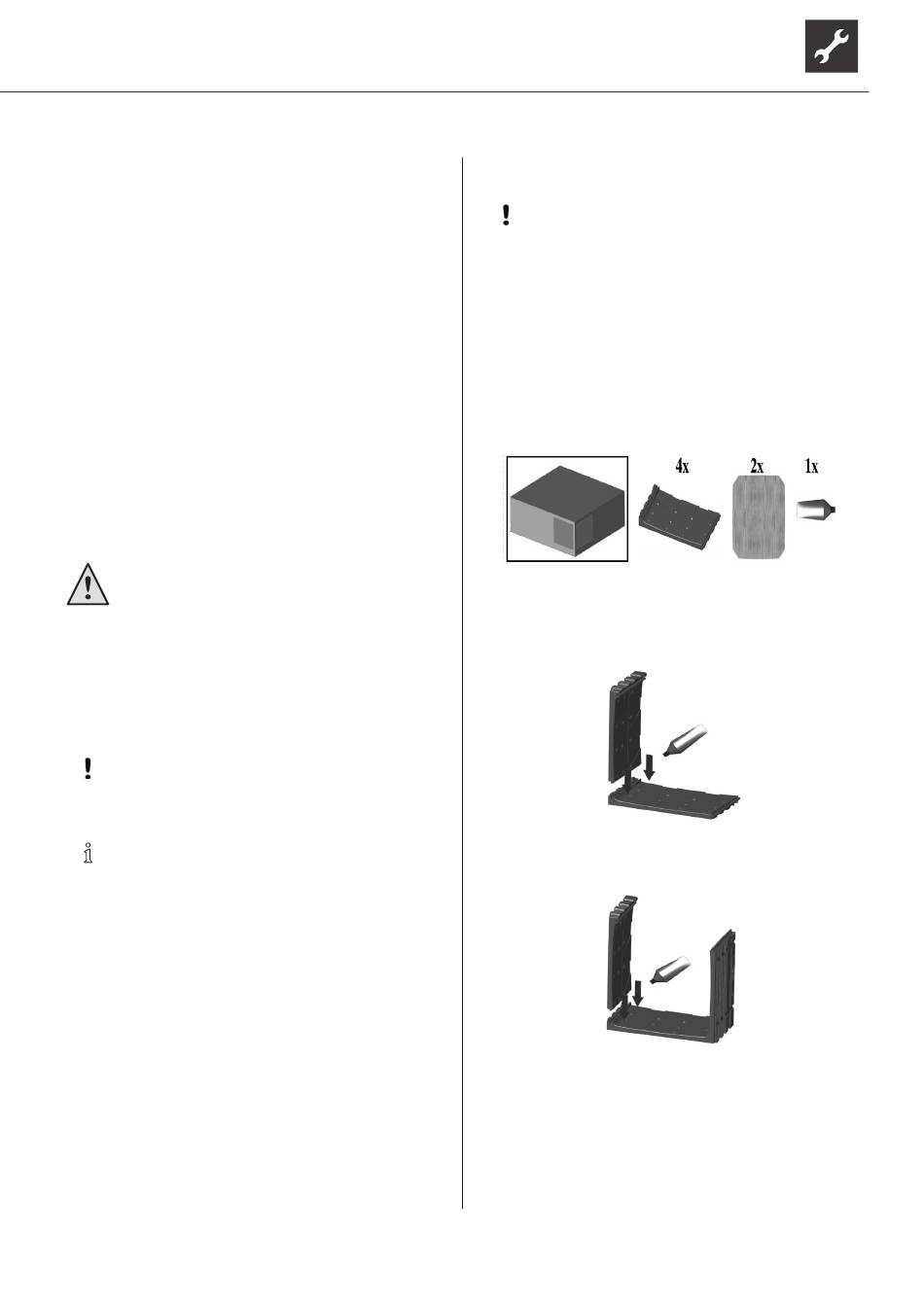

Assemblage en montage van de
wanddoorvoer(en)
1.
Neem de elementen voor de assemblage van de
wanddoorvoer(en) uit de betreffende doos.
2.
Steek eerst 2 bij elkaar horende elementen van
de wanddoorvoer(en) ineen, zoals afgebeeld op
de tekening. Gebruik hiervoor het bijgeleverde
glijmiddel.
3.
Breng daarna een volgend element aan, zoals af-
gebeeld.
13
