26 Montage en demontage van
het afdekscherm
26.1 Montage van het afdekscherm
AANWIJZING
Het afdekscherm is standaard aangebracht
voor de situatie waarin het bedieningsdeel in
de bovenste uitsparingen van het frontpaneel
wordt gestoken.
Werd het bedieningsdeel in de onderste uit-
sparingen van het frontpaneel gestoken, dan
dient u eerst het blinde deksel aan het afdek-
scherm te verwijderen en vervolgens boven
het logo weer aan te brengen.

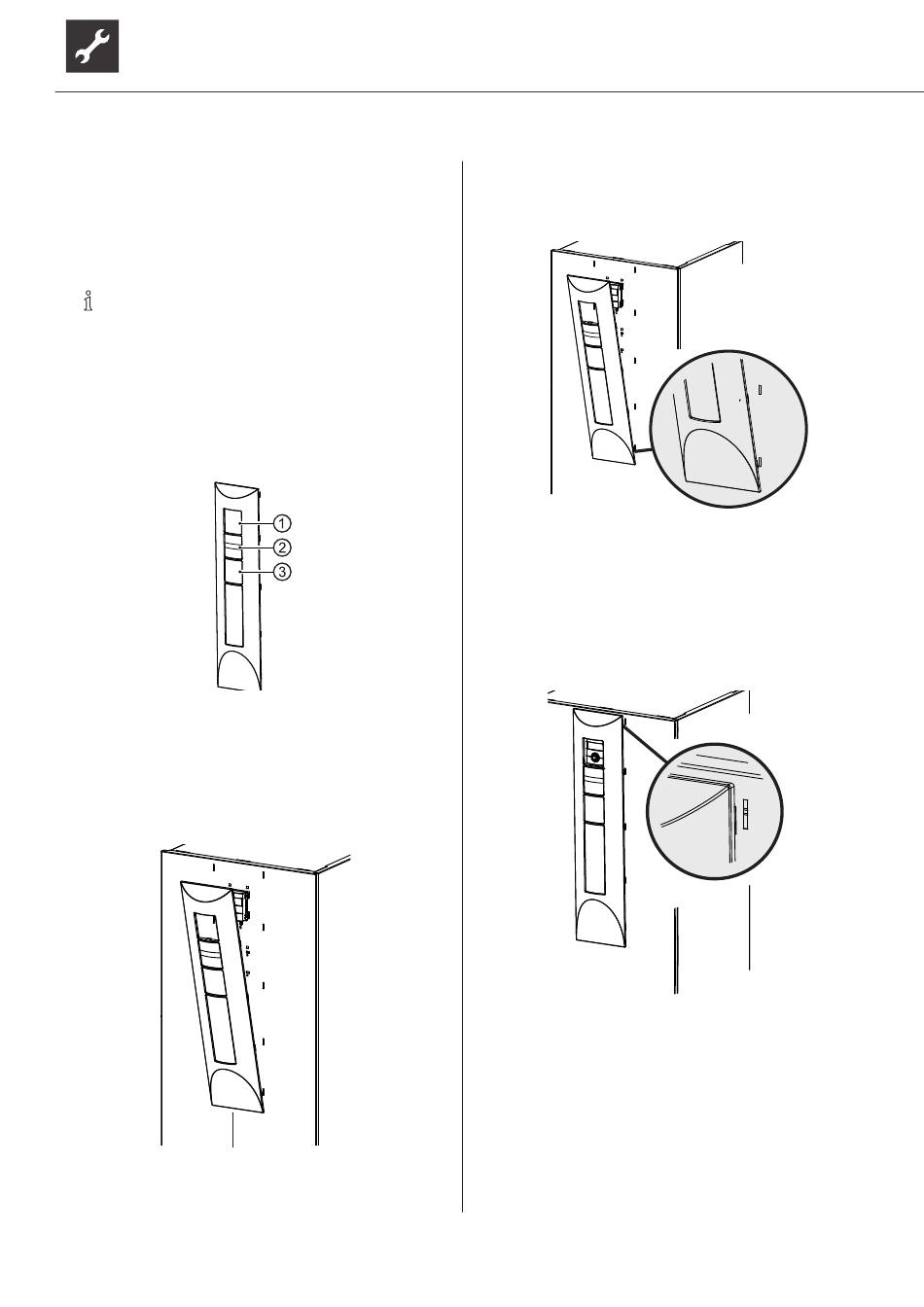

Afdekscherm bij de aflevering:
1 Uitsparing voor het bedieningsdeel
2 Logo
3 Blind deksel
1.
Steek het afdekscherm eerst onderaan in de
daarvoor bedoelde sleuven van het frontpaneel.
22
2.
Klik vervolgens de lippen van het afdekscherm
eerst aan één zijde van beneden naar boven in
de daarvoor bedoelde sleuven van het frontpa-
neel vast.
3.
Klik aansluitend aan de andere zijde de lippen
van het afdekscherm van beneden naar boven
in de daarvoor bedoelde sleuven van het frontpa-
neel vast.
4.
Duw ten slotte de bovenste lippen van het afdek-
scherm in de daarvoor bedoelde sleuven van het
frontpaneel.
26.2 Demontage van het afdekscherm
Om het afdekscherm te demonteren, moeten de lippen
eerst aan één zijde compleet worden losgemaakt,
met druk op het midden van het afdekscherm.
Maak daarna de lippen aan de andere zijde los.
Technische wijzigingen voorbehouden | 83061600bNL | ait-deutschland GmbH
