Vervang drukveer en magneetanker. Nieuwe O-ring op de kraag van de magneethuls schuiven en de magneethuls
monteren volgens tekening. De O-ring wordt door het schroeven van het schroefstuk in de afsluitstand gedrukt.
Aandraaimoment van het schroefstuk 20 Nm ± 10%.
7.5.4.4. Vervangen handbediening
Ventiel drukloos maken en de voedingsspanning uitschakelen.
Veerbeugel sluiten en magneetspoel afhouden. Vervang de O-ring op de magneethuls bij verharding. Schroefstuk
SW 22 losschroeven. Verwijder magneethuls met schroefstuk en veerbeugel. O-ring uit de groef nemen.
Vervang de handbediening. Nieuwe O-ring op de kraag van de magneethuls schuiven en de magneethuls
monteren volgens tekening. De kraag van de magneethuls moet in de groef van de handbediening grijpen. Door
het schroeven van het schroefstuk wordt de O-ring op de kraag van de magneethuls in de afdichtpositie gedrukt.
Aandraaimoment van het schroefstuk 20 Nm ± 10%.

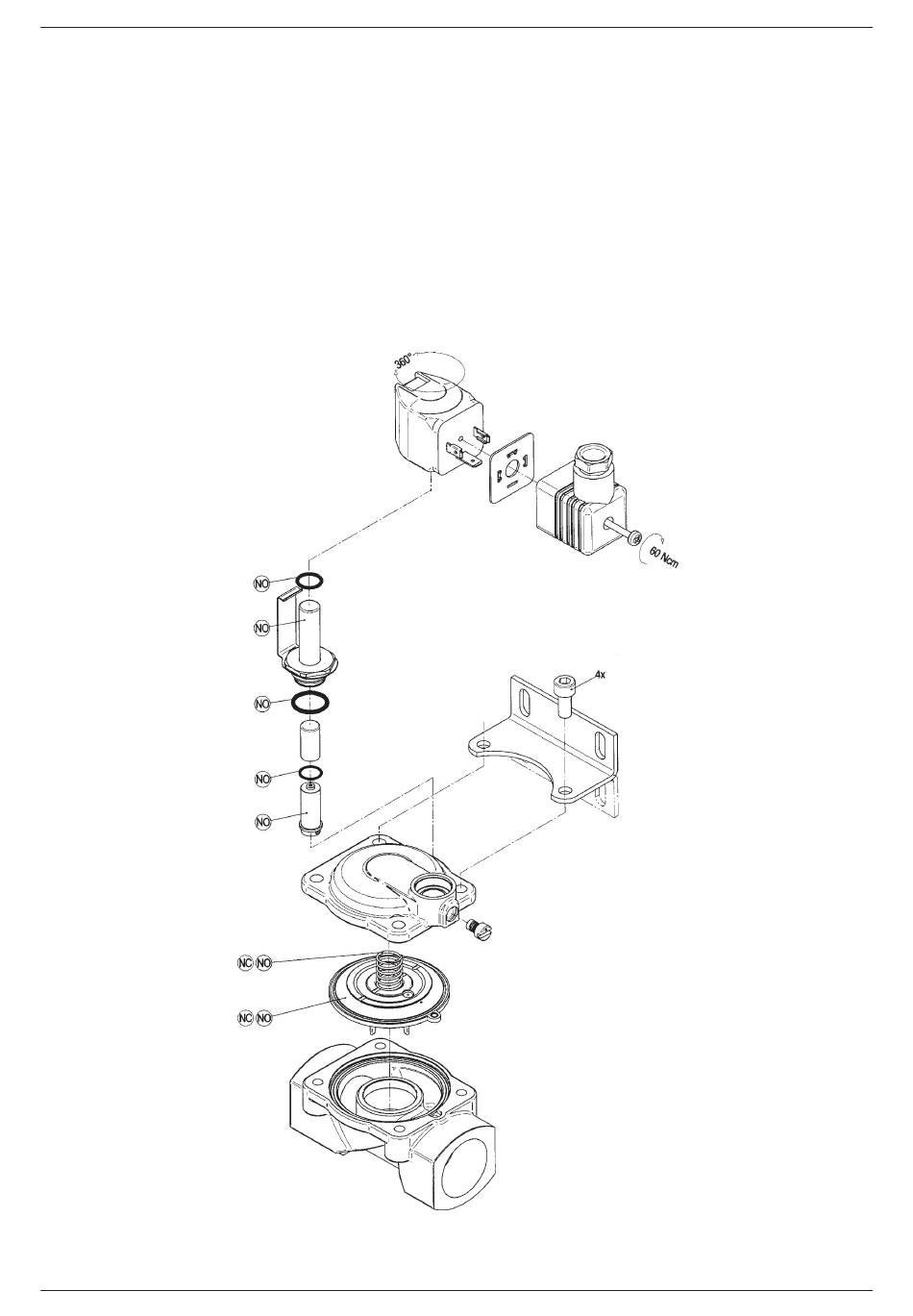

7.5.4.5. Fig. "Onderdelen"
Delen die zijn gemarkeerd met "NC" en "NO" zijn inbegrepen (zie „7.8. Reserveonderdelen") in de onderdelenset.
