De gasslang moet om de 5 jaar worden gecontroleerd en
eventueel worden vervangen. De gasslang moet voldoen
aan de vereisten van de norm EN 14800.
i
Bij gebruik van het gaskookveld in de montagevariant met
twee kookveldafzuigingen, moet dit aan de zijkant worden
gemonteerd. Bij inbouw tussen de kookveldafzuigingen in,
kunnen de vlammen worden beïnvloed door de tocht aan
beide zijden.

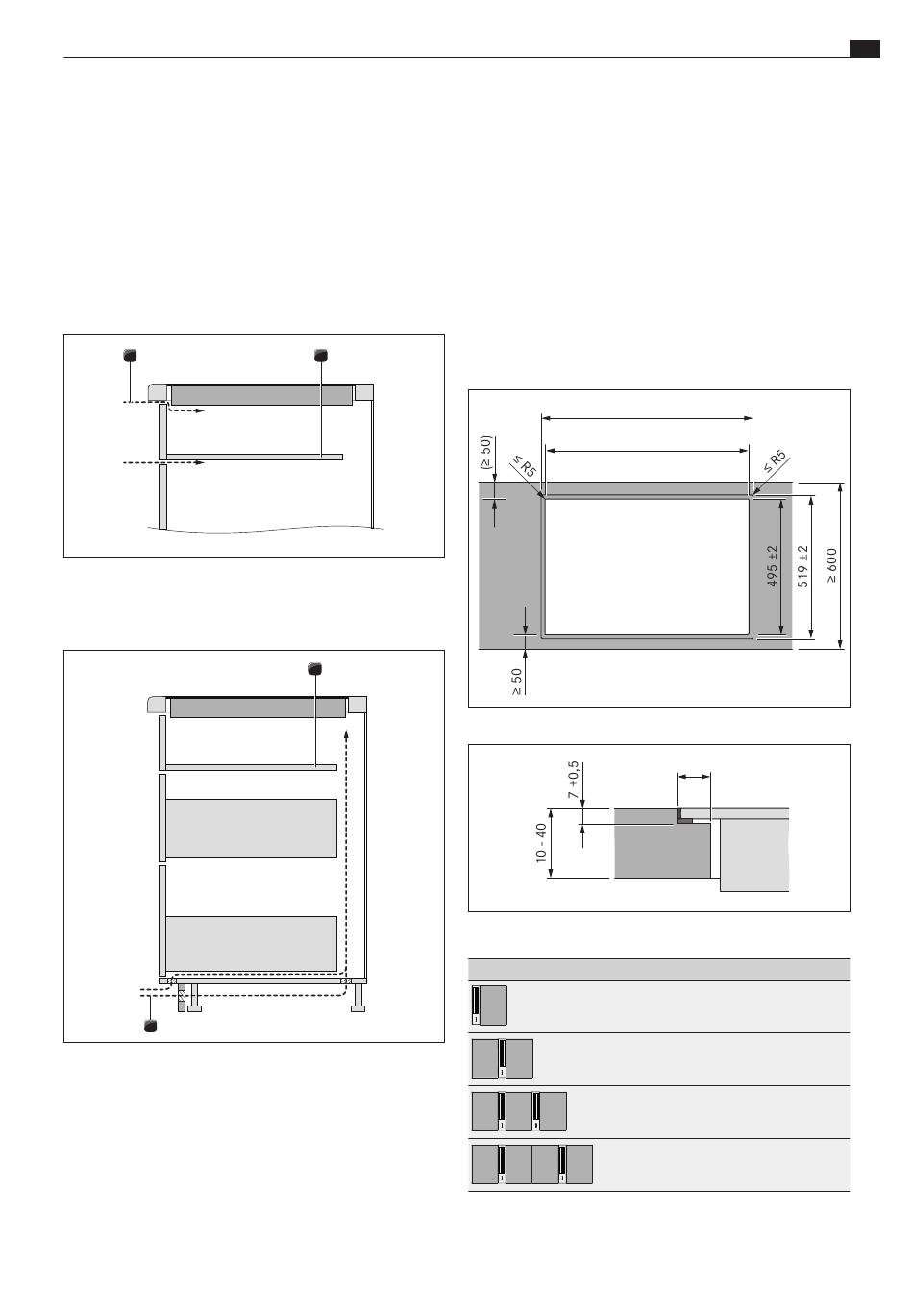

Luchttoevoer bij gaskookveld CKG
1
Afb. 4.5
Luchttoevoer corpusfront
[1]
Luchttoevoer via het corpusfront (openingsdiameter ≥ 50 cm²)
[2]
Optionele inlegbodem voor kabelbescherming (ingekort)
2
Afb. 4.6
Luchttoevoer in plintgedeelte
[1]
Optionele inlegbodem voor kabelbescherming (ingekort)
[2]
Luchttoevoer via het plintgedeelte
(openingsdiameter ≥ 150 cm²)
i
Voor voldoende aanvoer van verse lucht raden wij
een openingsdiameter van minstens 50 cm² in het
keukenmeubelfront of een openingsdiameter van
minstens 150 cm² in het plintgedeelte aan.
Zorg voor voldoende aanvoer van verse lucht onder het kookveld.
X
X
www.bora.com
4.5
i
Neem de instructies van de fabrikant van het werkblad in acht.
X
X
Maak de werkbladuitsparing volgens de aangegeven maten
X
X
van de uitsparingen.
Controleer of de snijvlakken van het werkblad vakkundig
X
X
afgedicht zijn.
2
4.5.1 Vlakinbouw
1
Afb. 4.7
Afb. 4.8
Kookvelden / kookveldafzuiging
Tab. 4.3
Maten van de uitsparingen
BORA raadt aan om minstens 50 mm afstand te
houden tussen de voorkant van het werkblad en de
werkbladuitsparing.
A ±2
B ±2
Maten van de uitsparingen voor vlakinbouw
Voegmaat voor vlakinbouw
1/1
2/1
3/2
4/2
Maten van de uitsparingen van toestelcombinaties bij
vlakinbouw
Montage
NL
12
A in mm
B in mm
448
424
776
752
1221
1197
1549
1525
19
