NL
Montage
Overzicht montagevarianten
i
De onderstaande montagevarianten kunnen zowel naar
rechts als naar links worden uitgevoerd.
De volgende luchtgeleidingsvarianten kunnen worden gebruikt
met het BORA Classic 2.0 systeem:

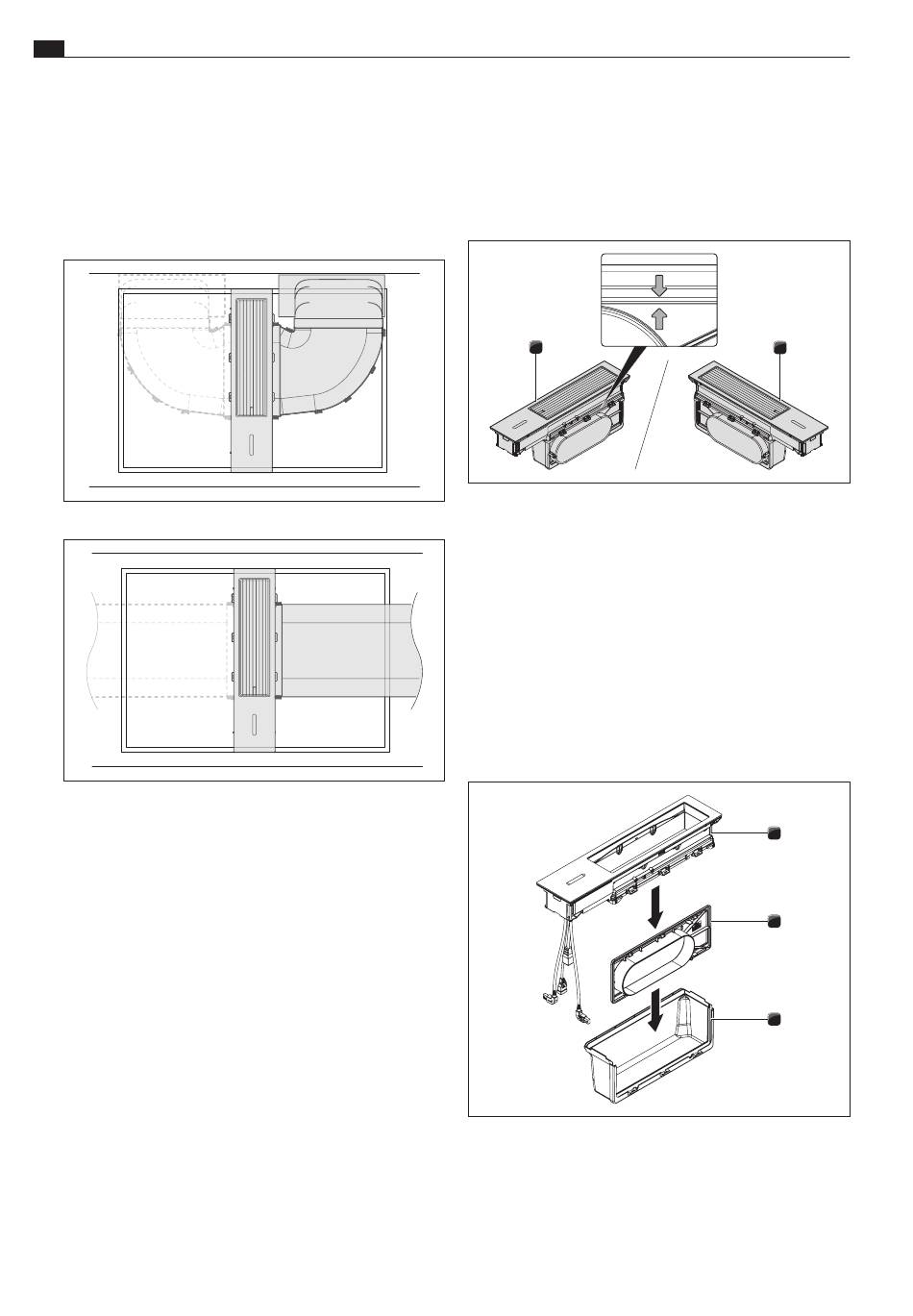

Afb. 4.16 Luchtgeleiding naar achteren (rechts of links)
Afb. 4.17 Luchtgeleiding zijwaarts recht (rechts of links)
4.8
Assemblage van het
afzuigsysteem
i
De kookveldafzuiging CKA2/CKA2AB wordt geleverd
in afzonderlijke componenten, die vóór of tijdens de
montage eerst moeten worden geassembleerd.
i
De afzonderlijke componenten moeten worden
geassembleerd in overeenstemming met de montagevariant.
i
Alle afzonderlijke componenten zijn zo ontworpen dat ze
eenvoudig te assembleren zijn. Alleen als ze op de juiste
manier zijn uitgelijnd, kunnen de onderdelen moeiteloos
en correct worden gemonteerd.
Assembleer de afzonderlijke componenten op correcte wijze
X
X
voor de geplande montagevariant.
Zorg ervoor dat de onderdelen correct zijn uitgelijnd.
X
X
Zorg ervoor dat u de onderdelen moeiteloos samenvoegt.
X
X
Bij een verkeerde uitlijning is een probleemloze montage van
O
X
de onderdelen niet mogelijk (u kunt dit verhelpen door de
component te draaien of te keren).
Zorg ervoor dat alle vergrendelingen correct vastklikken.
X
X
22
4.8.1 Assemblage kookveldafzuiging
CKA2/CKA2AB
Afhankelijk van de geplande luchtgeleiding kan de
kookveldafzuiging CKA2/CKA2AB op twee manieren worden
gemonteerd:
1
Afb. 4.18 Geassembleerde kookveldafzuiging CKA2/CKA2AB
[1]
Kookveldafzuiging CKA2/CKA2AB voor luchtgeleiding naar rechts
[2]
Kookveldafzuiging CKA2/CKA2AB voor luchtgeleiding naar links
i
Als het adapterpaneel correct is gemonteerd, bevindt de
kanaalaansluiting zich bij beide varianten steeds vooraan
(naar de gebruiker toe gericht).
i
De eenvoudigste manier om te controleren of het
adapterpaneel correct is geïnstalleerd, is door de
pijlmarkeringen op het paneel en de basismodule te
controleren. Deze moeten overeenstemmen.
Assemblage van de afzonderlijke componenten
Afb. 4.19 Assemblage van de afzonderlijke componenten bij
kookveldafzuiging CKA2/CKA2AB
[1]
Basismodule afzuiging
[2]
Adapterpaneel met O-ring-afdichting
[3]
Verbindingsmodule
2
1
2
3
