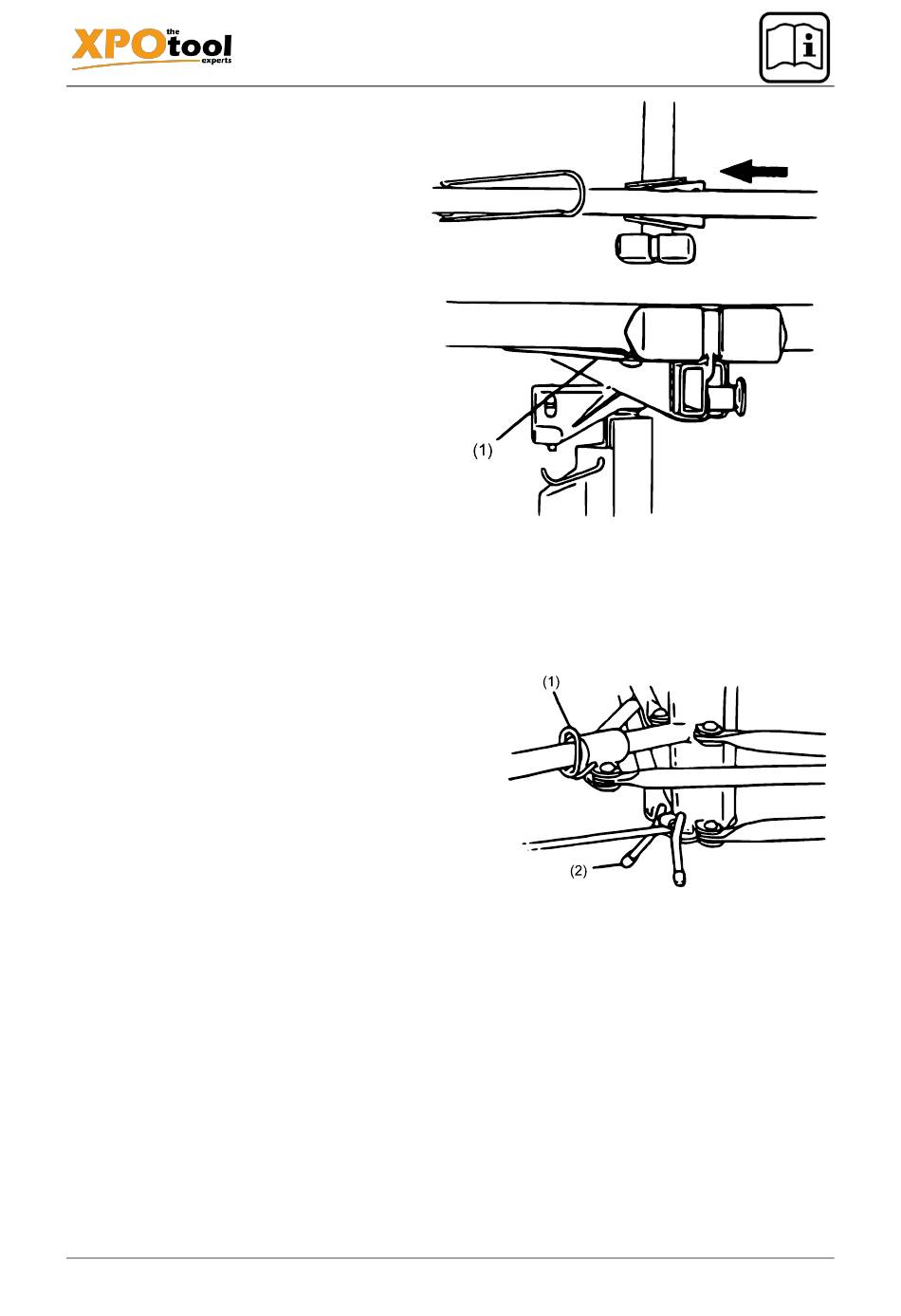

a) Schuif de kegelvormige taps van de
kruisdraagarmen in de gelijkvormige
houders
van de platendraagarm
(afb. 7).
b) Duw iedere kruisdraagarm vanuit de
voorkant in de houders (1) van de pla-
tendraagarm, totdat deze door middel
van een klik aan de onderkant vast-
schuift (afb. 8).
Gebruiksaanwijzingen
Jukring
Om de poten aan de voorkant te ontgrendelen, dient u
de jukring (1) naar beneden drukken. Hiermee kunt u de
poten uit het werkveld van de platenlift verwijderen of in
de opslagpositie zetten. Door middel van een veerpen
die in een gat, welke zich aan de onderkant van de
schuifbuis bevindt, inklikt, wordt het de lift in deze positie
vastgezet.
Tweepootsrem (terugloopblokkade)
Om te verhinderen dat de basis tijdens de montage
wegrolt, stelt u de tweepootsrem in, zoals afgebeeld op
de afbeelding hiernaast. Door het hoogklappen van de
tweepoot kan de constructie vrij rollen.
https://www.XPOtool.com
The Tool Experts
Afbeelding 7: Bovenaanzicht
Artikel 50790, 52000 en 51289
Afbeelding 8
pagina 7
